下面給大家介紹的是solidworks卸扣的繪制方法，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks知識

第1步、看看效果圖：

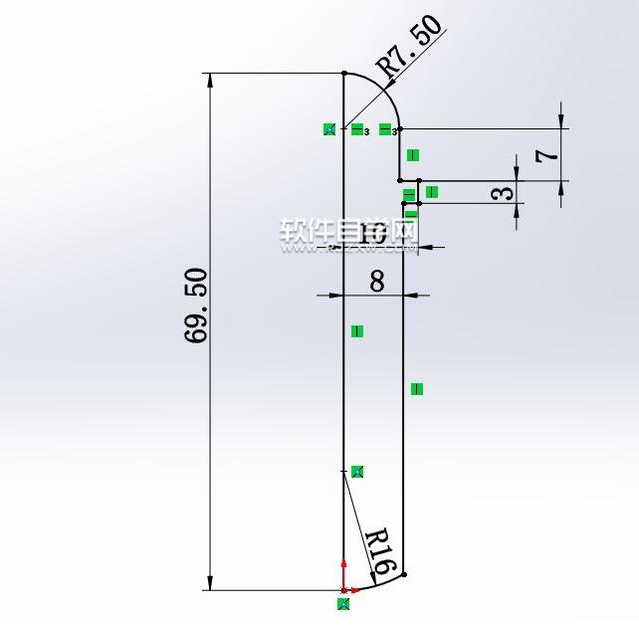

第2步、打開SolidWorks軟件，新建文件，進入前視基準面，開始草繪。效果如下：

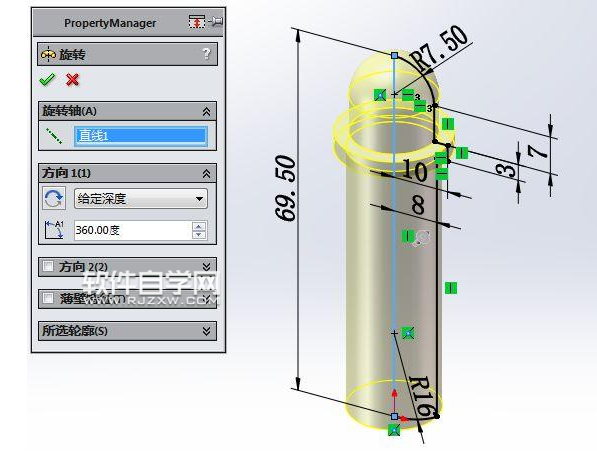

第3步、使用旋轉命令，旋轉成實體效果。

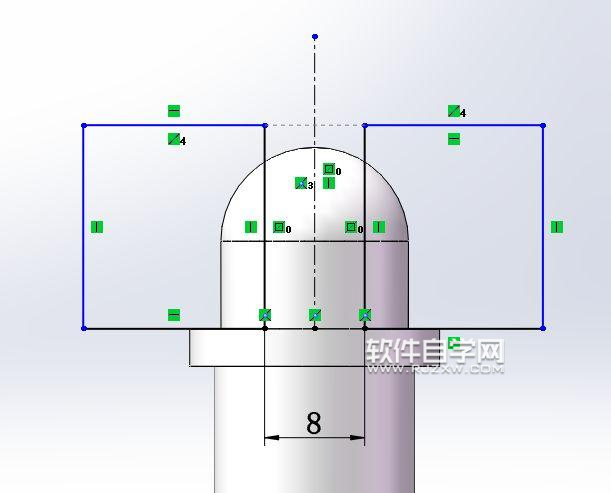

第4步、然后，再進入前視基準面，繪制兩個矩形出來。

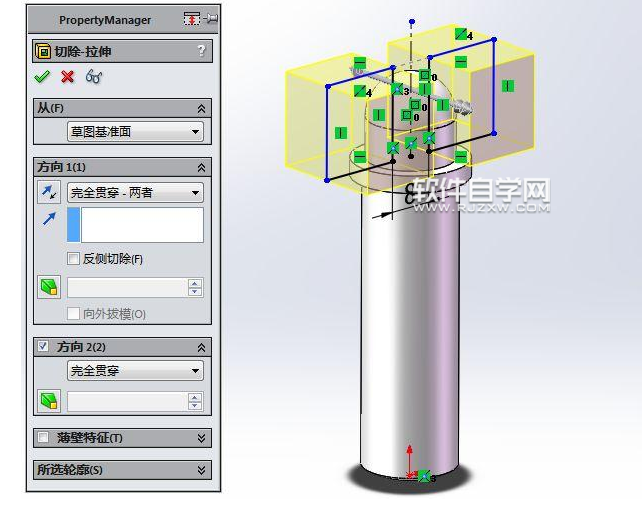

第5步、然后使用切除拉伸，進行切除，設置下面參數設置。

第6步、然后給下面這四個地方進行倒圓角處理。R為:0.5mm。

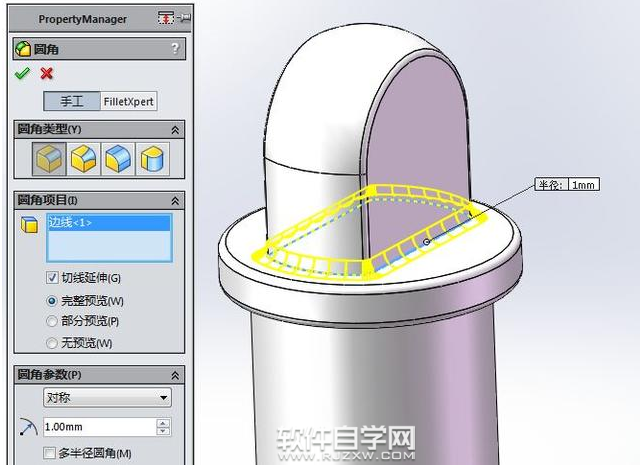

第7步、同樣的方法，給下面的邊進行倒圓角，R半徑為1mm。
