SolidWorks畫一個八字的單殼
瀏覽:180日期:2024-09-01 18:19:41
下面給大家介紹的是SolidWorks畫一個八字的單殼的方法,喜歡的朋友可以一起來關注好吧啦網學習SolidWorks知識。

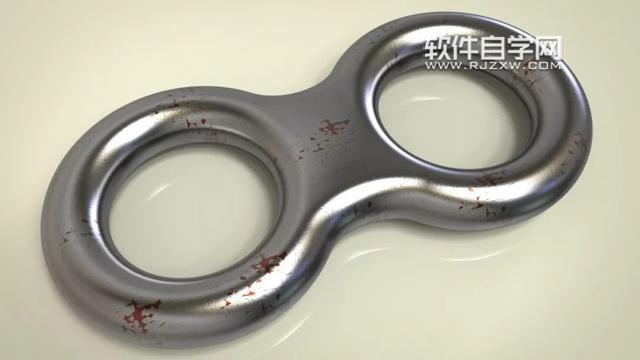

第1步、看看效果圖。

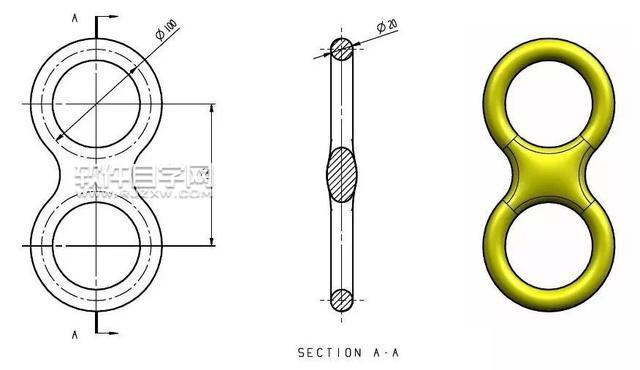

第2步、看看尺寸圖:

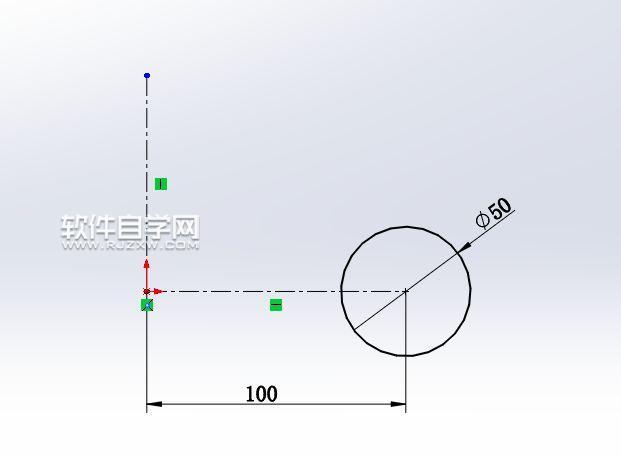

第3步、在前視基準面上畫圓。

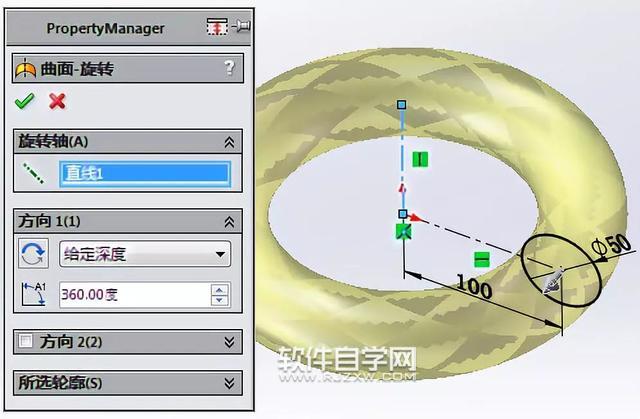

第4步、曲面旋轉。

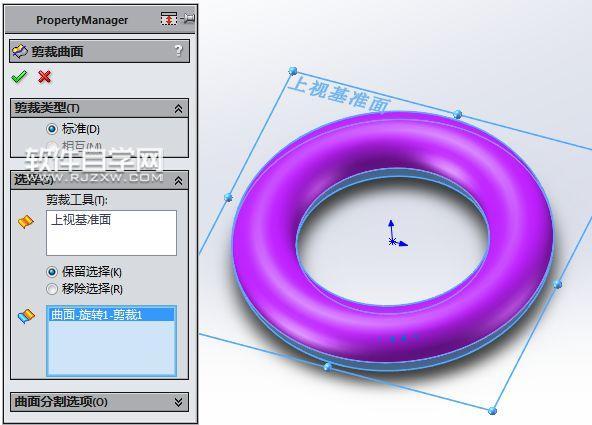

第5步、曲面剪裁,用上視基準面做工具,剪掉下半個。要是半圓的話,這一步就省略了。

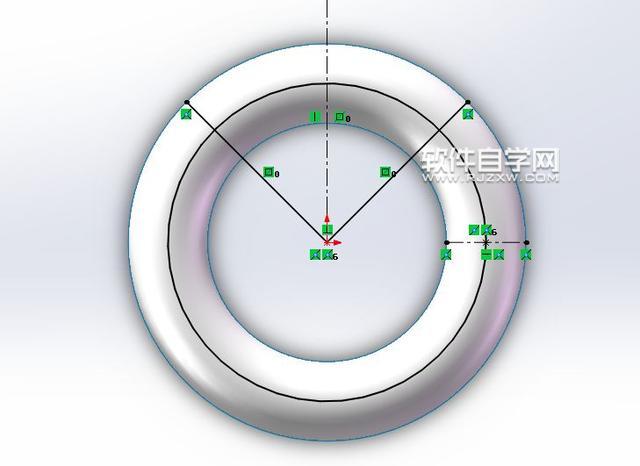

第6步、上視基準面上草繪,兩條斜線是垂直、對稱關系。

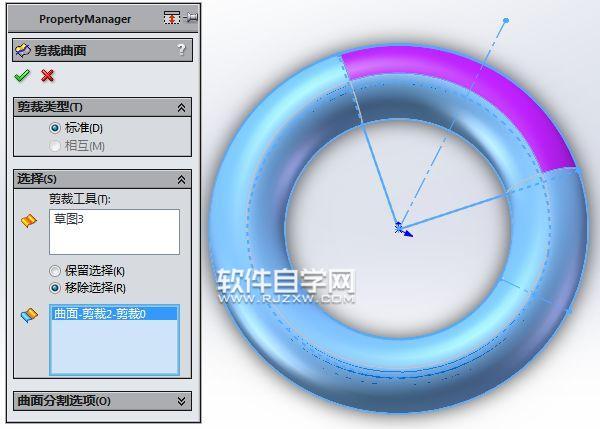

第7步、曲面剪裁,移除紫色部分。

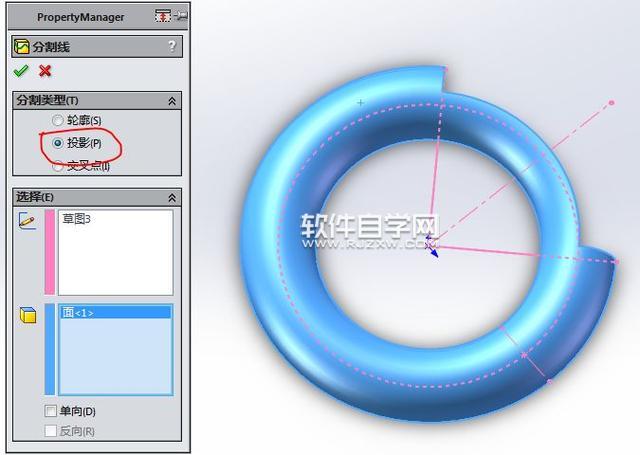

第8步、分割線,草圖還是用上一步的草圖。

以上就是SolidWorks畫一個八字的單殼,希望大家喜歡,請繼續關注好吧啦網。
