下面給大家介紹的是UG10.0的零件圖怎么轉DWG/DXF格式，喜歡的朋友可以一起關注好吧啦網學UG知識。

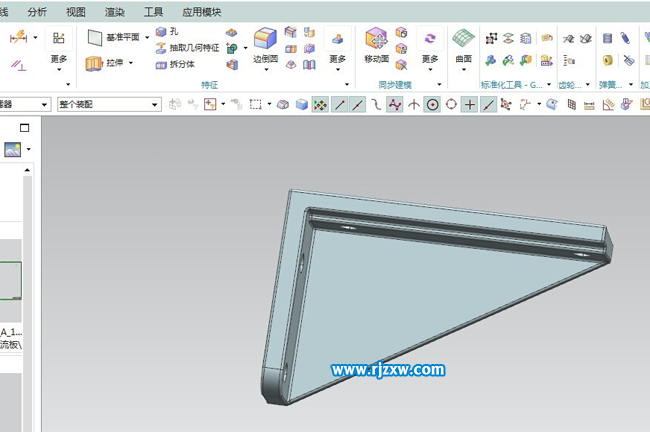

第1步、用UG10.0軟件繪制零件圖出來。

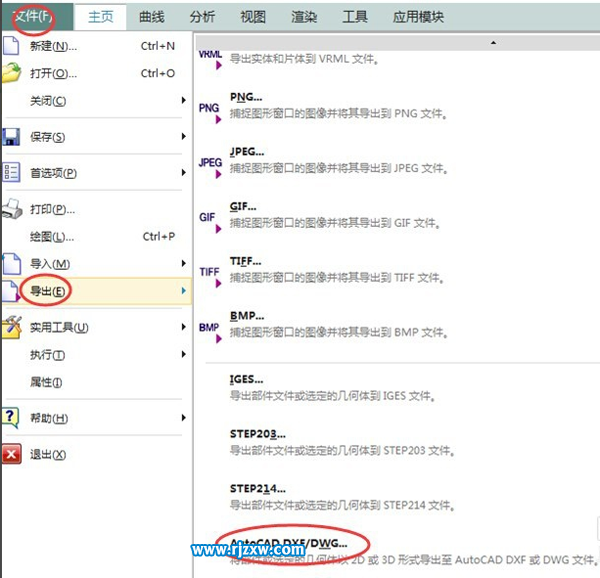

第2步、點擊文件菜單的導出，選擇AUTOCAD.

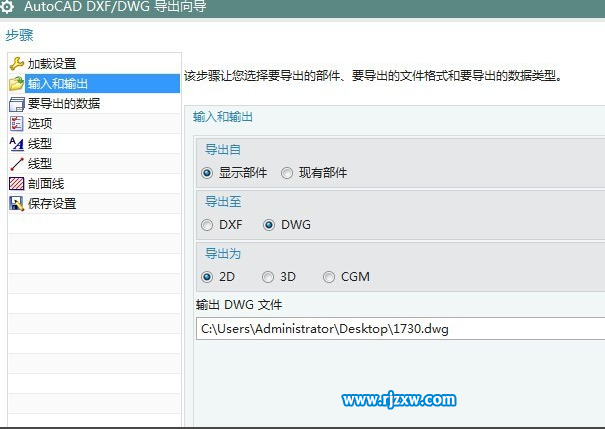

第3步、在輸入和輸出，點擊DWG格式。選擇2D,

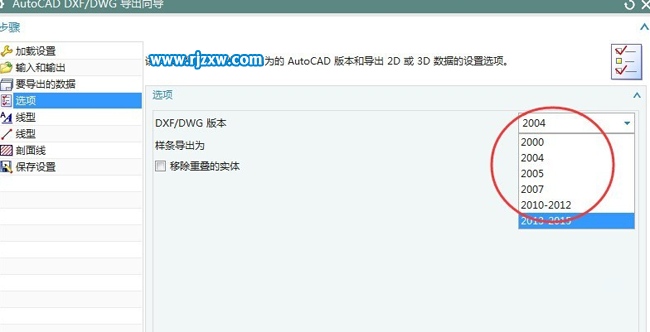

第4步、注意版本選底一些，要不然你的CAD打不開哦。

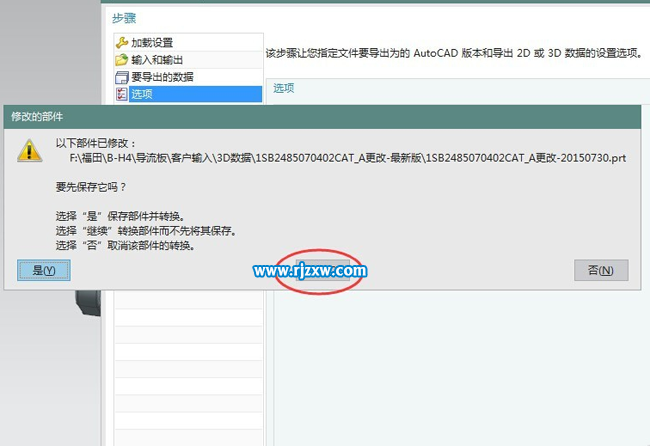

第5步、然后點擊繼續。

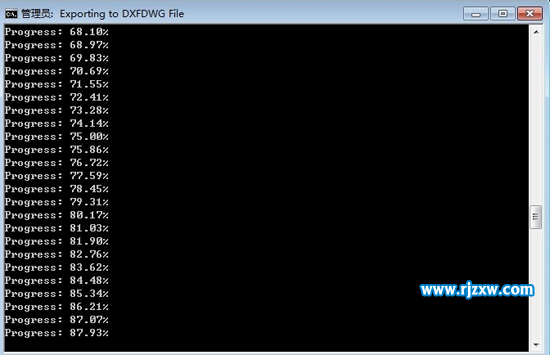

第6步、然后轉換中。

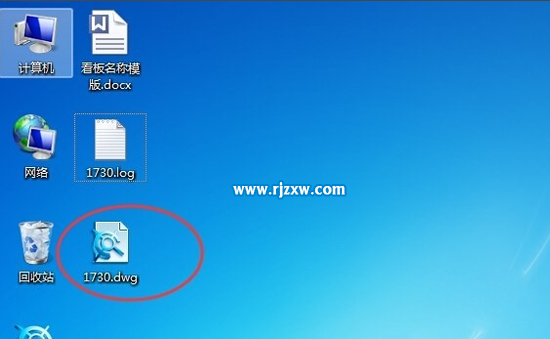

第7步、然后就轉換出來的DWG格式出來了。

以上就是UG10.0的零件圖怎么轉DWG/DXF格式，希望大家喜歡，請繼續關注好吧啦網。
