下面給大家介紹的是UG9.0快速生成凹模的方法，喜歡的朋友可以一起來關注好吧啦網學習UG知識。

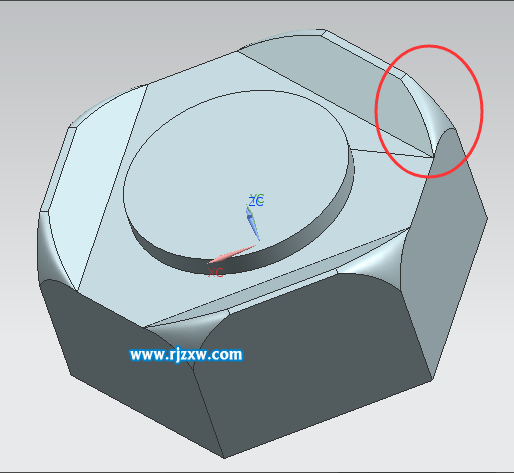

第1步、看看下面零件的效果，較為復雜的曲面結構，直接進行凹模建模此處較難生成哦！

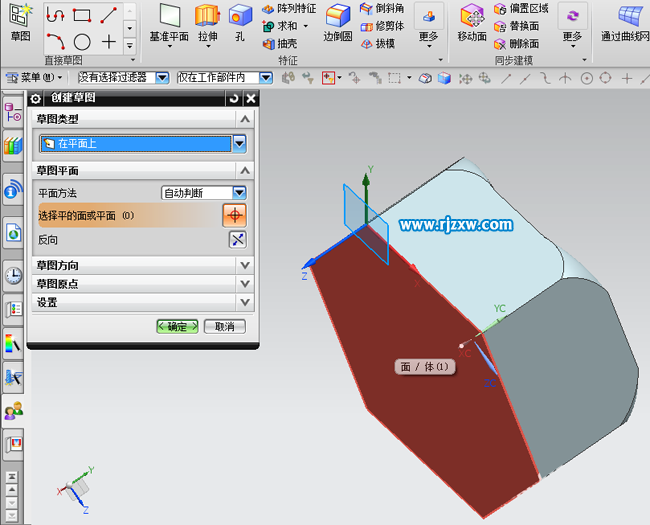

第2步、下面我們來采用布爾運算。首先我們需要進入草圖模式，選擇零件底面為草繪平面；

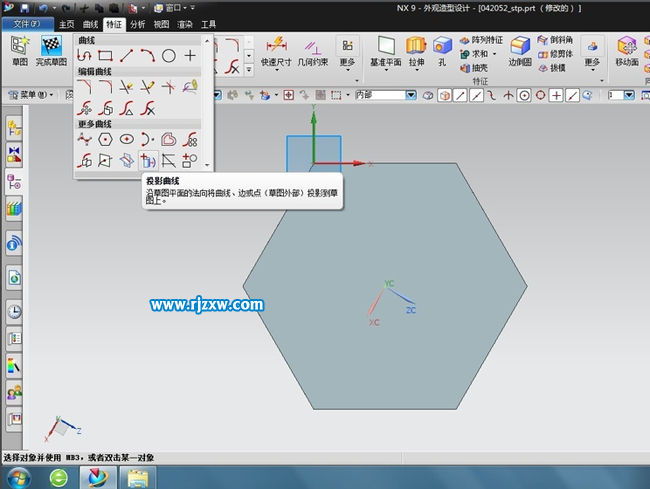

第3步、使用投影曲線的命令，選取六邊形的六條邊；畫出一個正六邊形，點擊完成草圖；

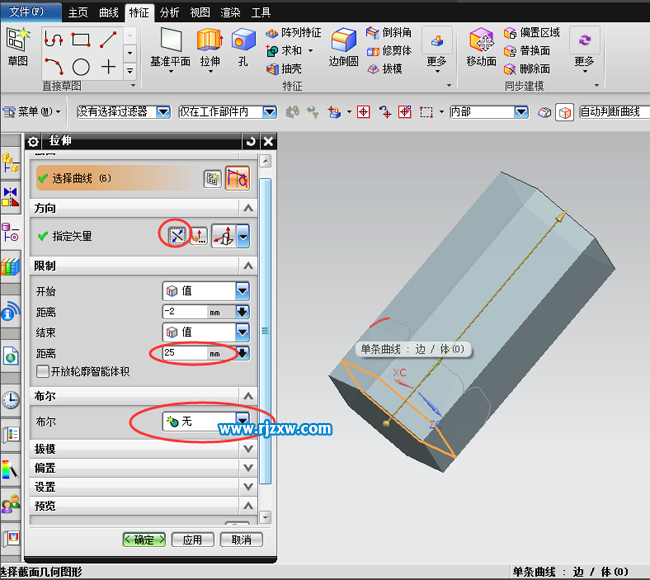

第4步、“拉伸”，此時拉伸的方向需要注意，一定要將零件包在里面，注意布爾運算這一欄填“無”；

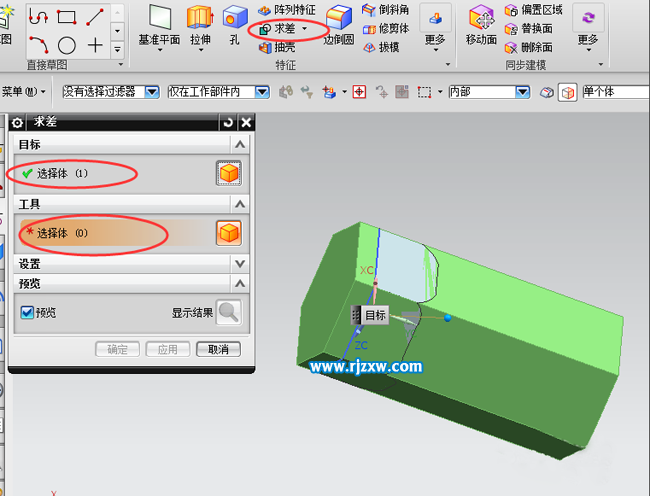

第5步、拉伸完成后，再進行布爾運算，目標為上一步拉伸形成的實體，工具選零件實體；

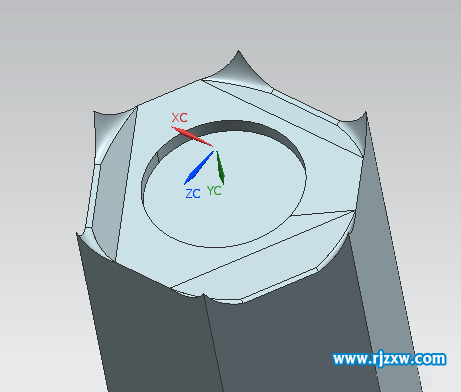

第6步、完成后的模型見下圖。

以上就是UG9.0快速生成凹模的方法，希望大家喜歡，請繼續關注好吧啦網。
