下面給大家介紹的是solidworks怎么畫螺紋的方法，具體操作步驟如下：

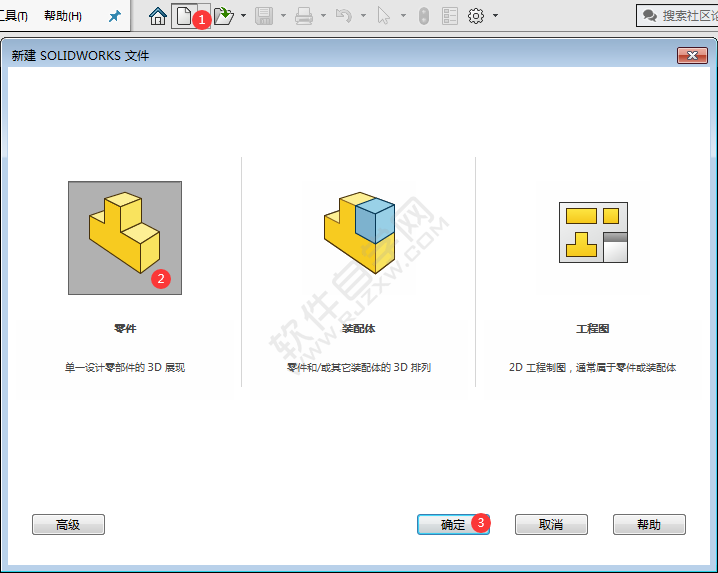

1、打開solidworks軟件，點擊新建，點擊零件，點擊確定。

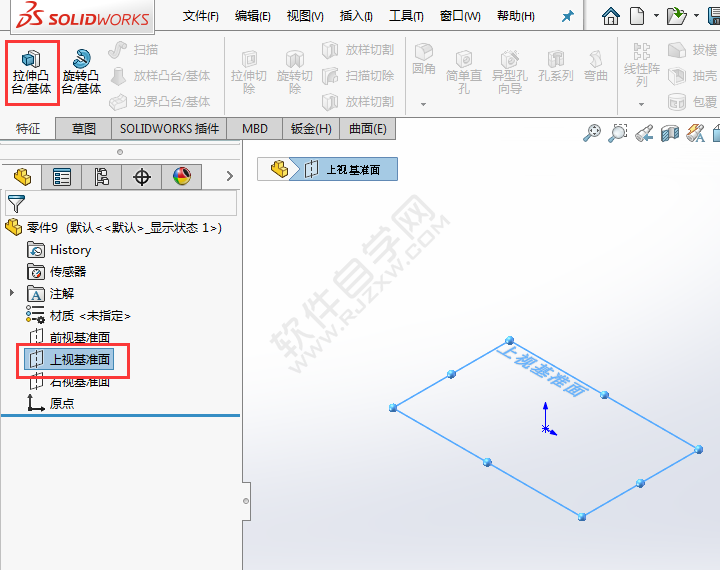

2、點擊上視基準面，點擊拉伸凸臺。

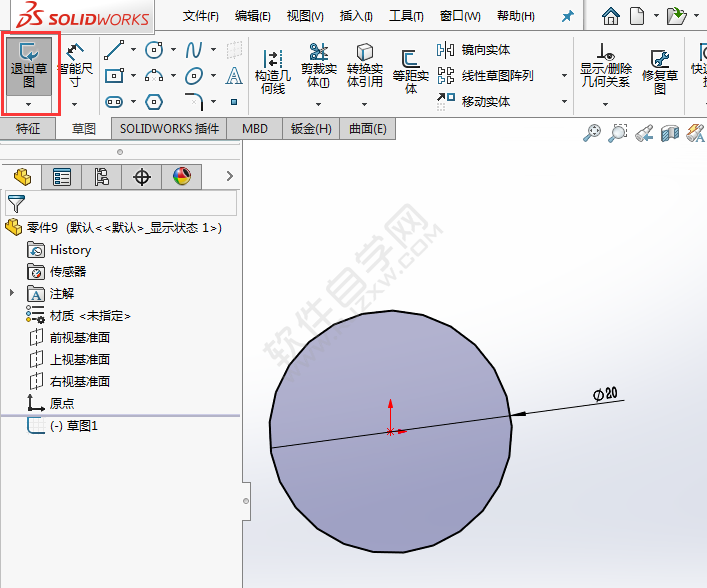

3、繪制一個直徑20的圓，點擊退出草圖。

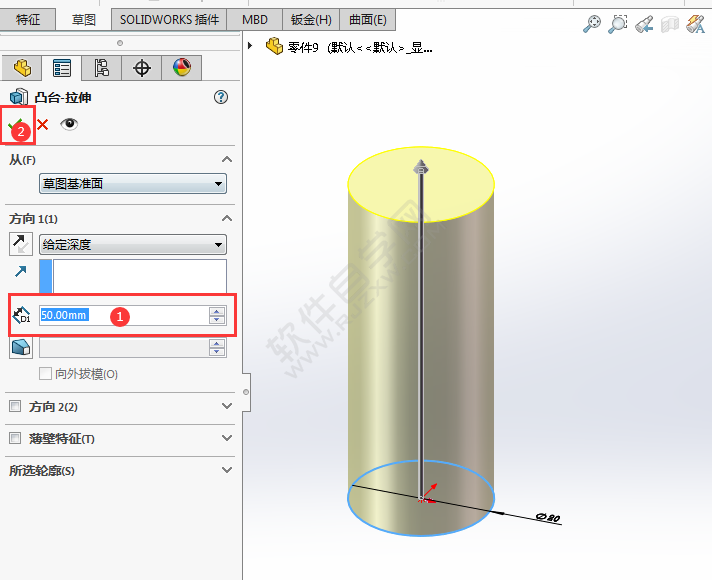

4、設置給定深度為50mm，點擊確定。

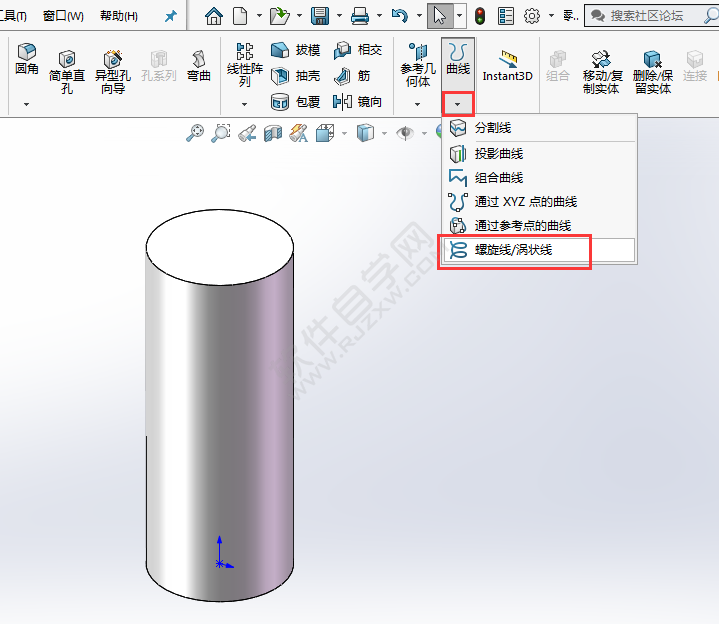

5、點擊曲線，點擊螺旋線。

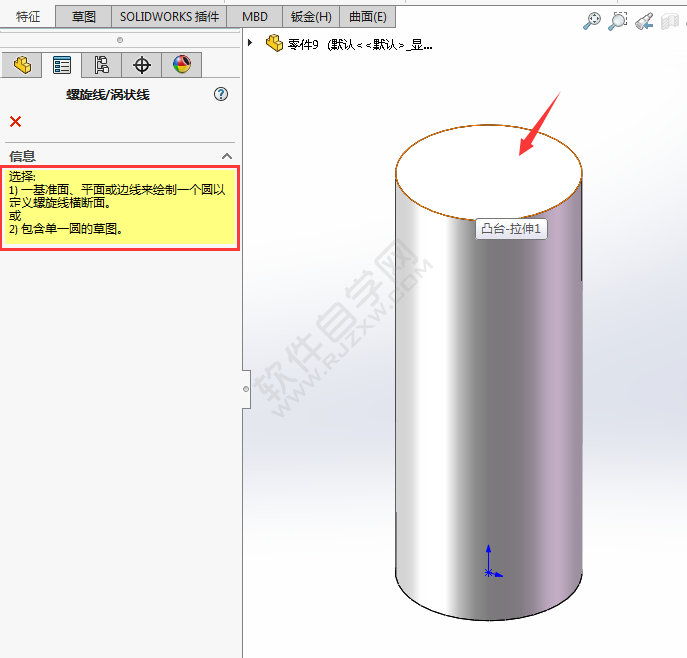

6、選擇圓柱的上面。

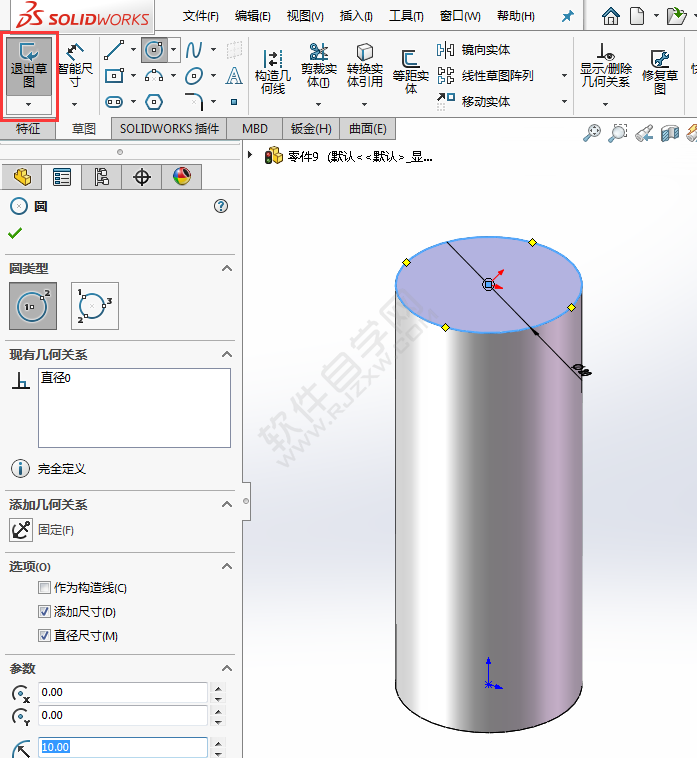

7、繪制一個與圓一樣大的圓，點擊退出草圖。

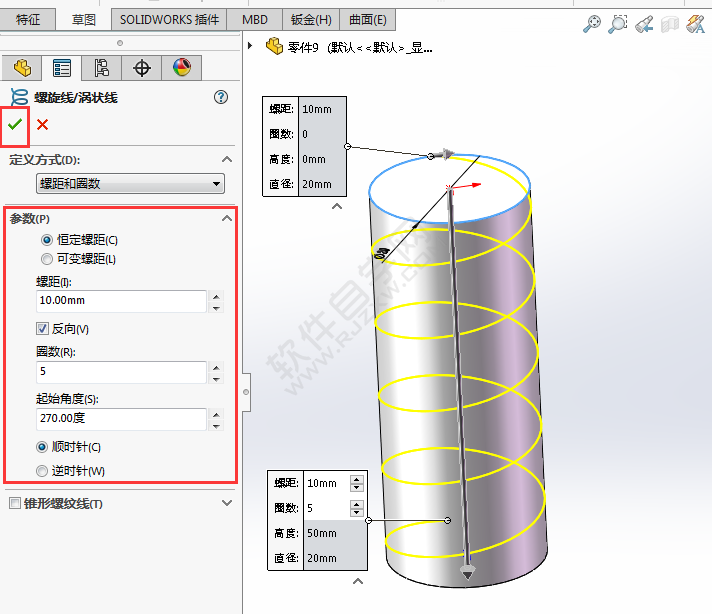

8、設置螺旋線的參數。點擊確定。

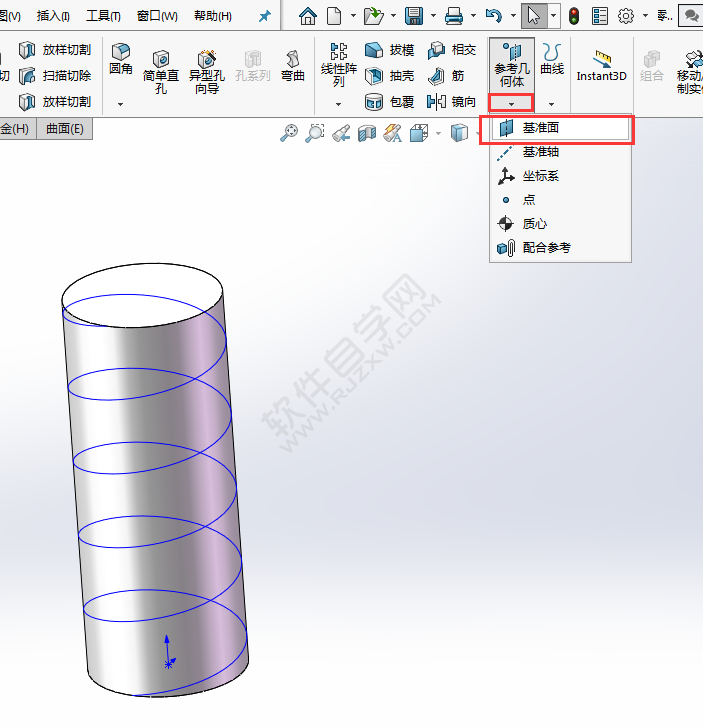

9、然后點擊參考幾何體，點擊基準面。

10、選擇邊線，選擇端點。點擊確定。

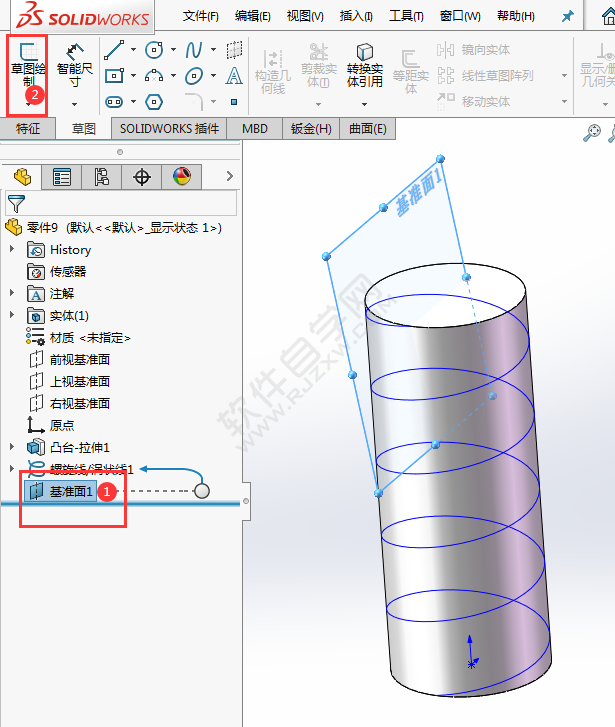

11、選擇基準面1，點擊草圖繪制。

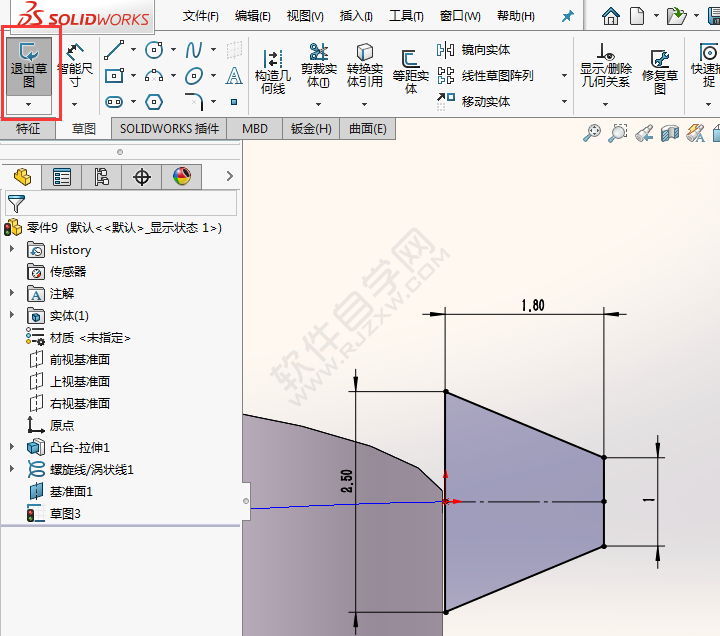

12、繪制下面的草圖出來，效果如下：

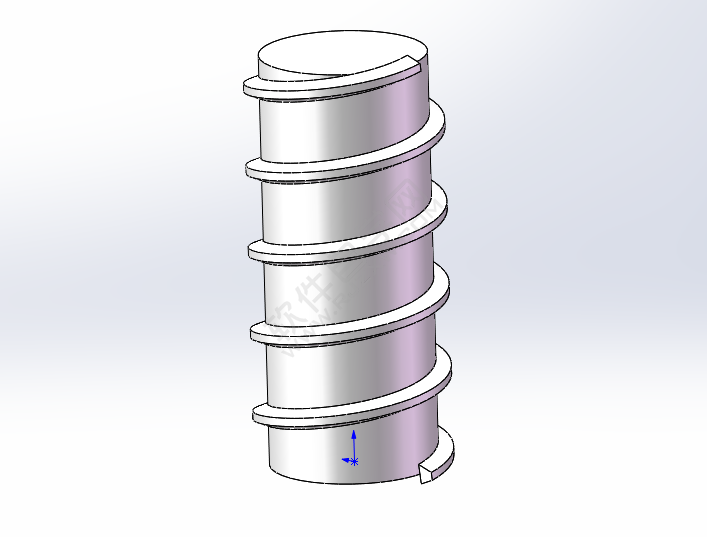

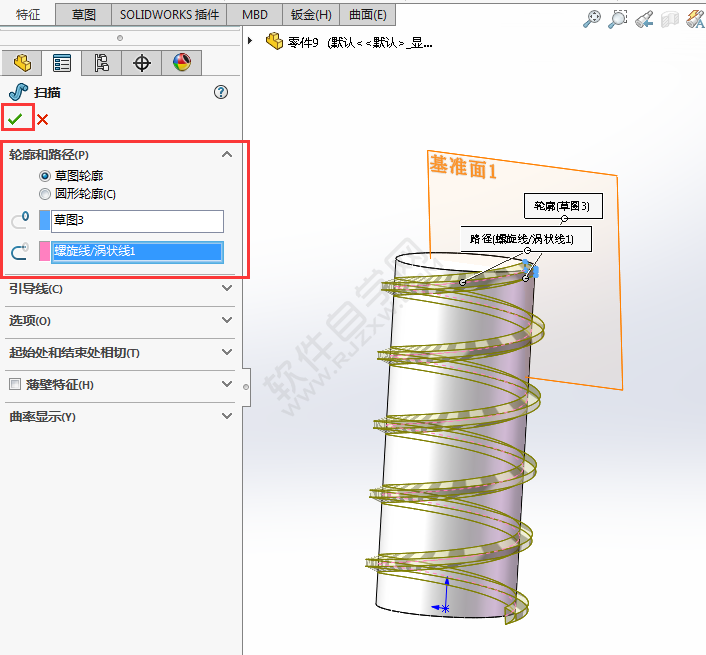

13、點擊掃描特征，設置輪廓和路徑。點擊確定。

14、solidworks怎么畫螺紋你學會了嗎？
