下面給大家介紹的是CAD倒角差集實體練習的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的CAD教程。

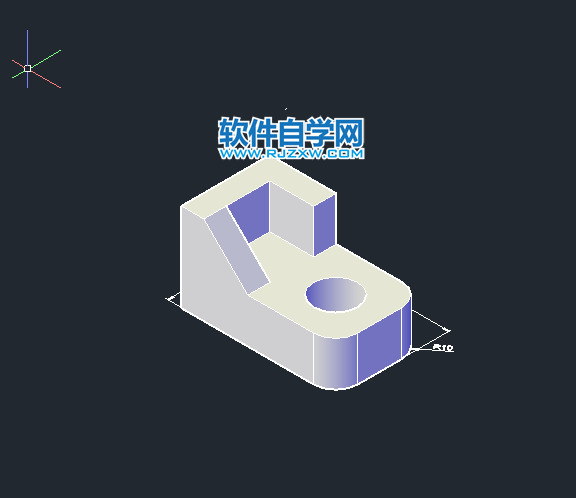

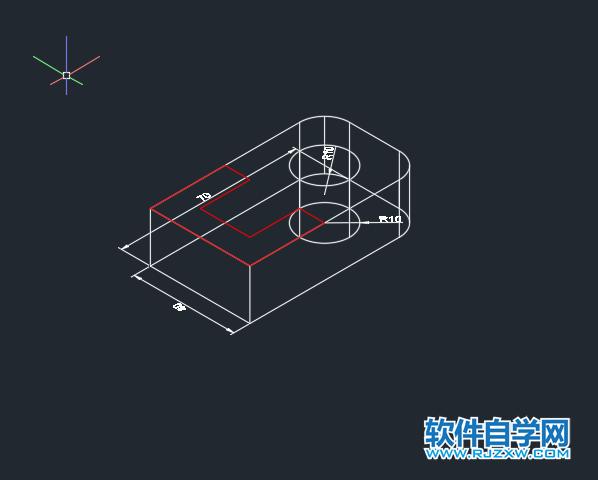

1、看看圖片效果如下：

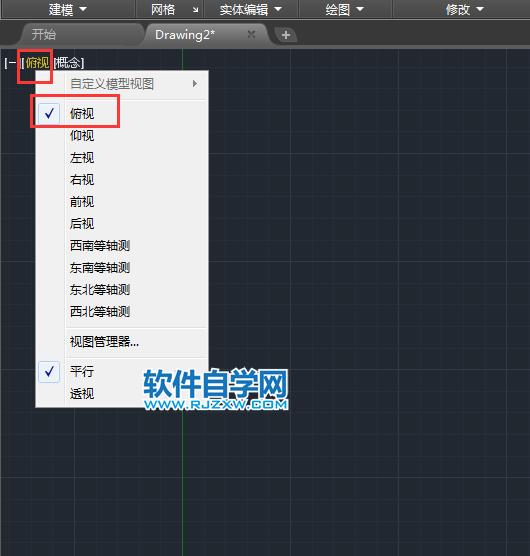

2、點擊俯視圖，效果如下：

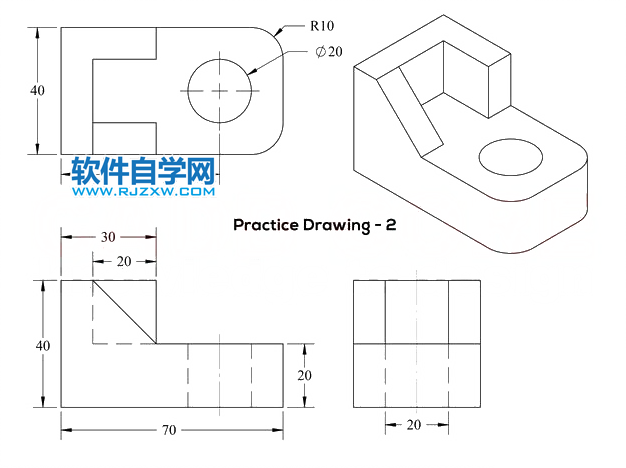

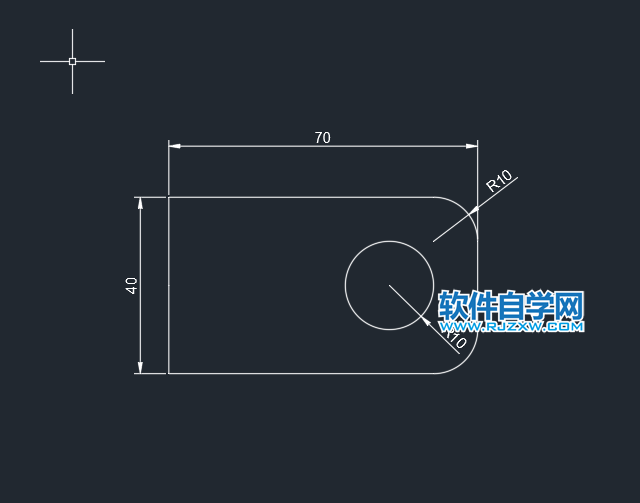

3、然后繪制下面的尺寸圖出來，效果如下：

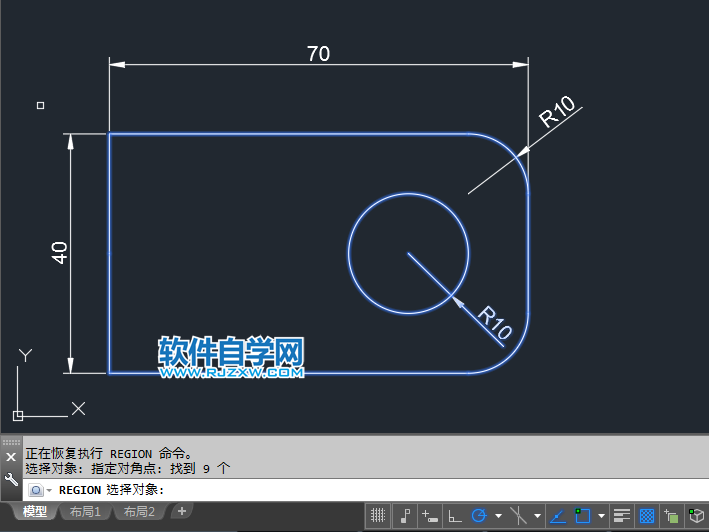

4、然后選中所有對象，進行面域，效果如下：

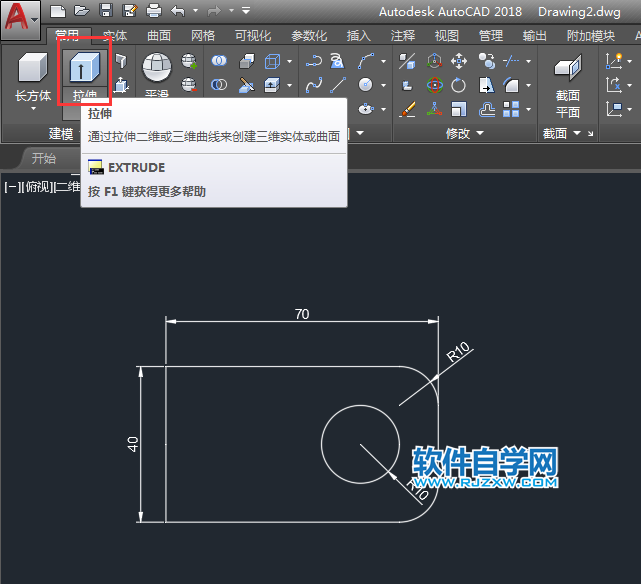

5、然后再選中所有對象進行拉伸對象，效果如下：

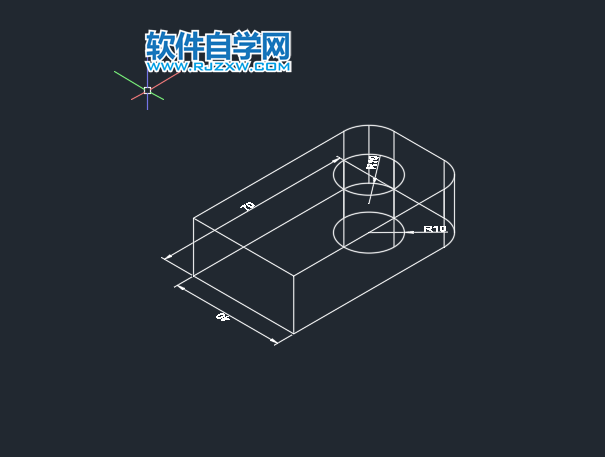

6、拉伸厚度20mm，效果如下：

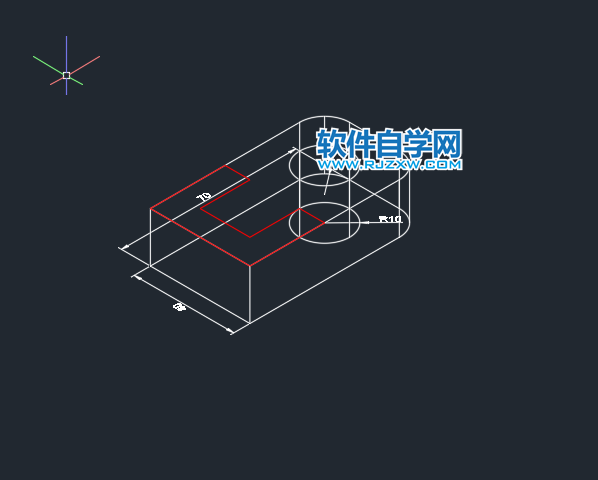

7、然后再繪制下面紅色外面出來，效果如下：

8、然后再用REG進行面域，效果如下：

9、還是一樣拉伸高度20mm，效果如下：

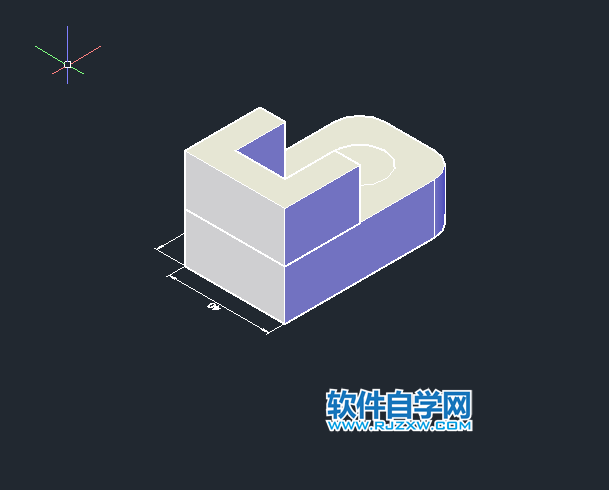

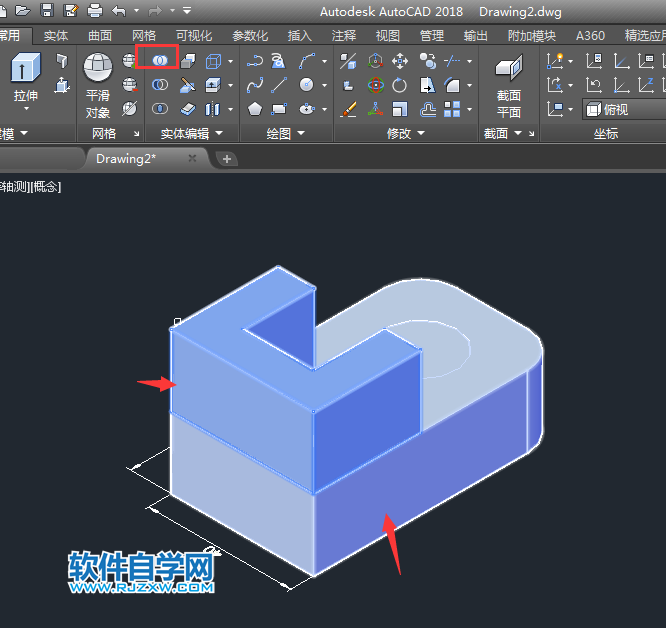

10、然后再使用并集進行合并，效果如下：

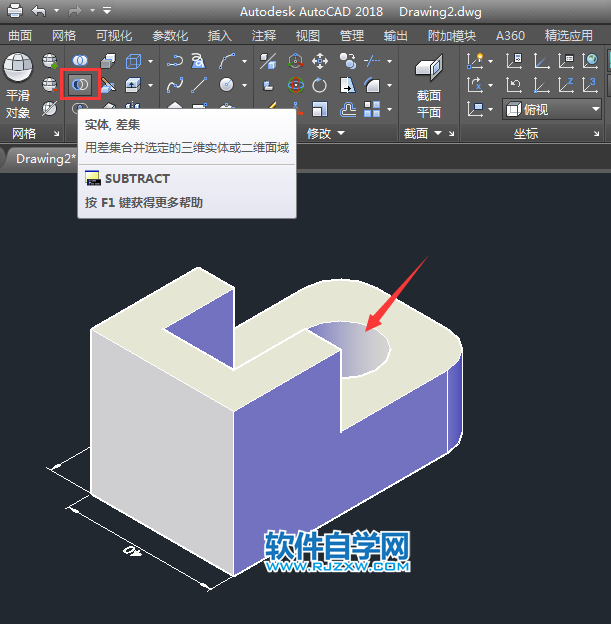

11、再使用差集工具，把圖形進行差集處理，效果如下：

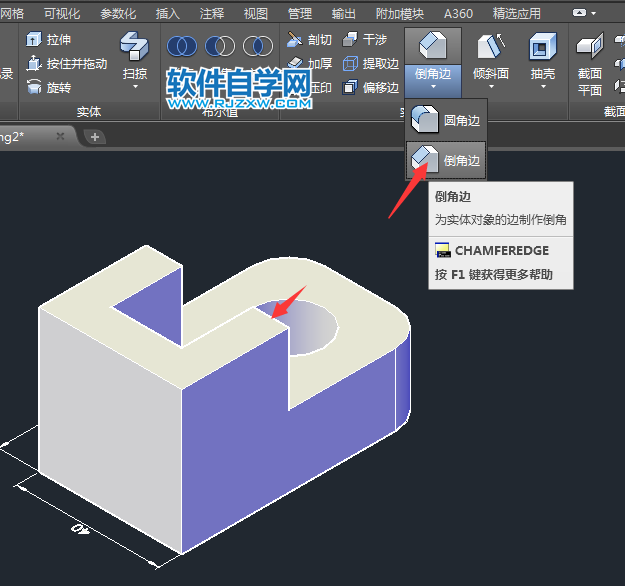

12、最后再使用倒角邊進行倒角，效果如下：

13、效果如下：

以上就是CAD倒角差集實體練習，希望大家喜歡，請繼續關注好吧啦網。
