solidworks放樣折彎怎么用呢，主要是先把放樣的草圖畫出來先，然后再用solidworks放樣折彎工具，過程很簡單，具體詳細操作如下：

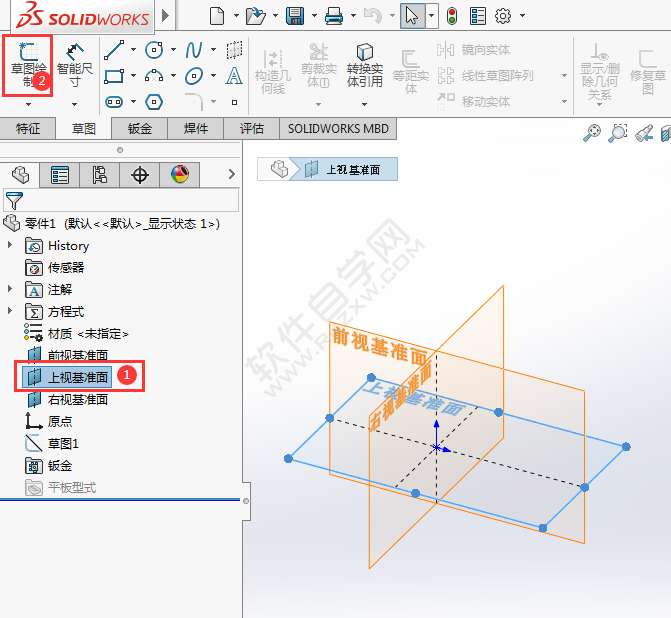

1、點擊“上視基準面”，點擊“草圖繪制”。

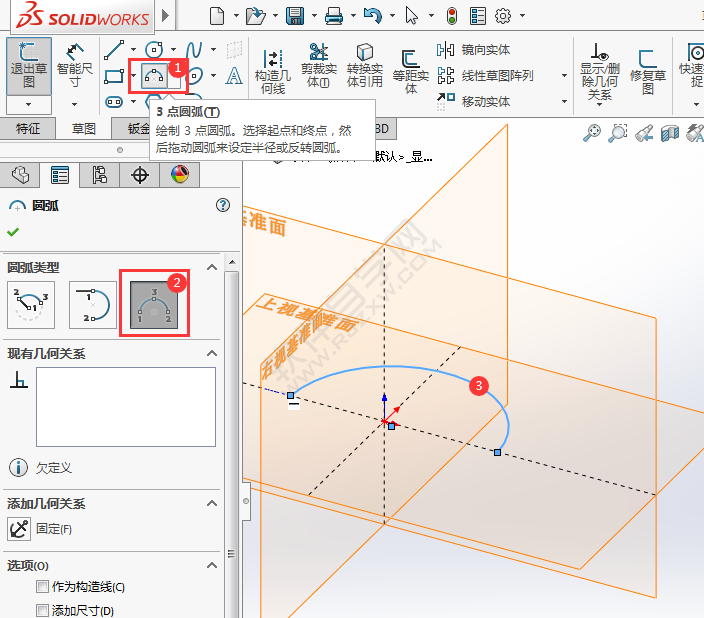

2、進入“上視基準面”，點擊“3點圓弧工具”。然后繪制一個半圓出來。效果如下：

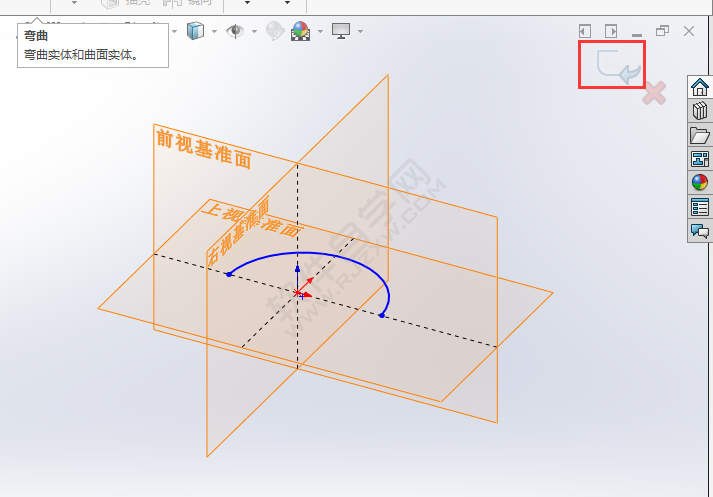

3、繪制好后，點擊確定，退出草圖。

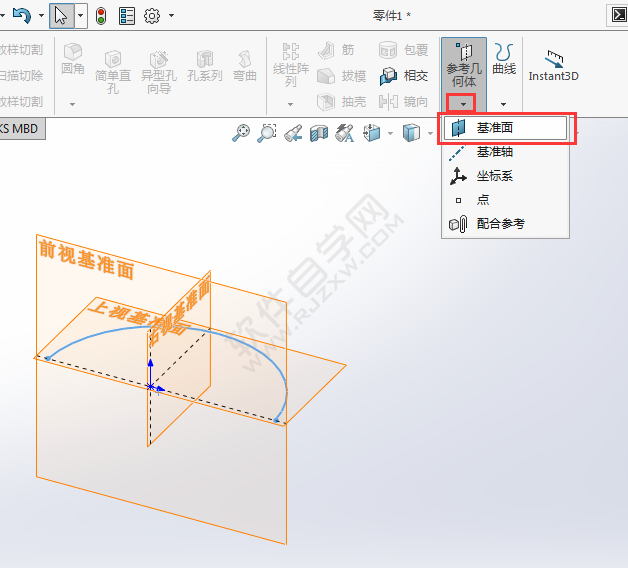

4、然后點擊“參考幾何體”里面的“基準面”。效果如下：

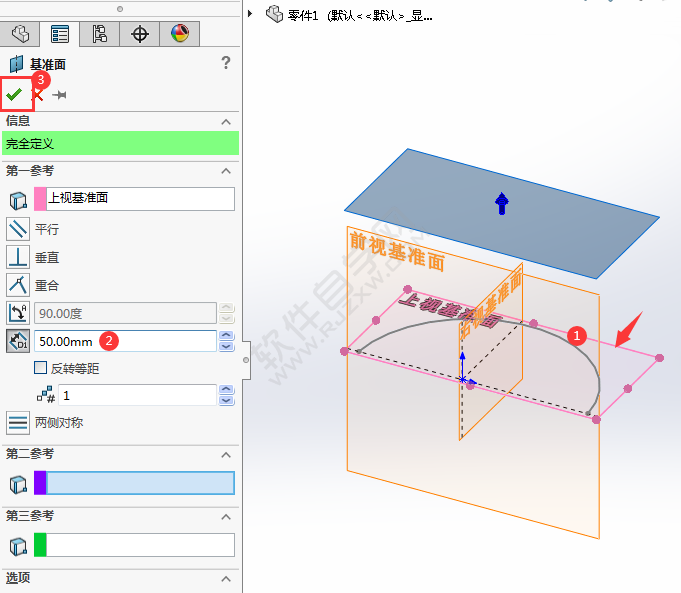

5、然后選中上視基準面作為第一參考。距離設置50mm，點擊確定。

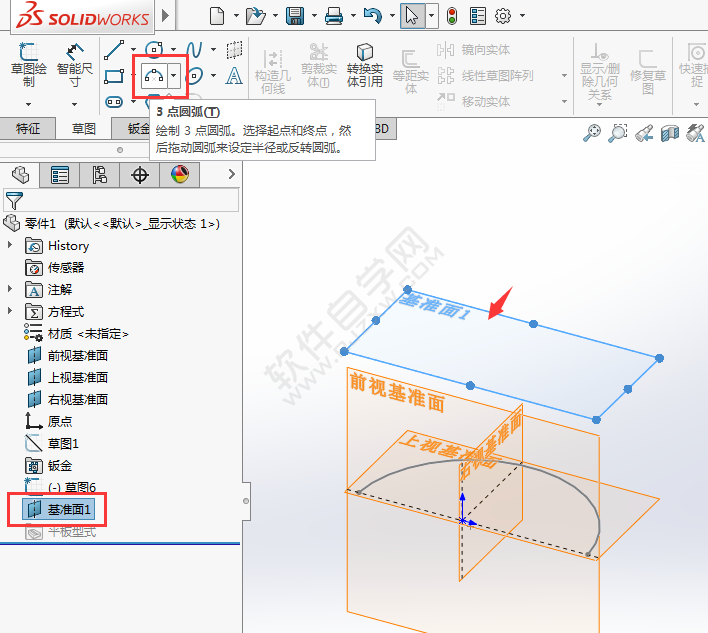

6、選中基準面1，點擊3點圓弧繪制。

7、同樣繪制一個小半圓，點擊確定后。再點退出草圖。效果如下：

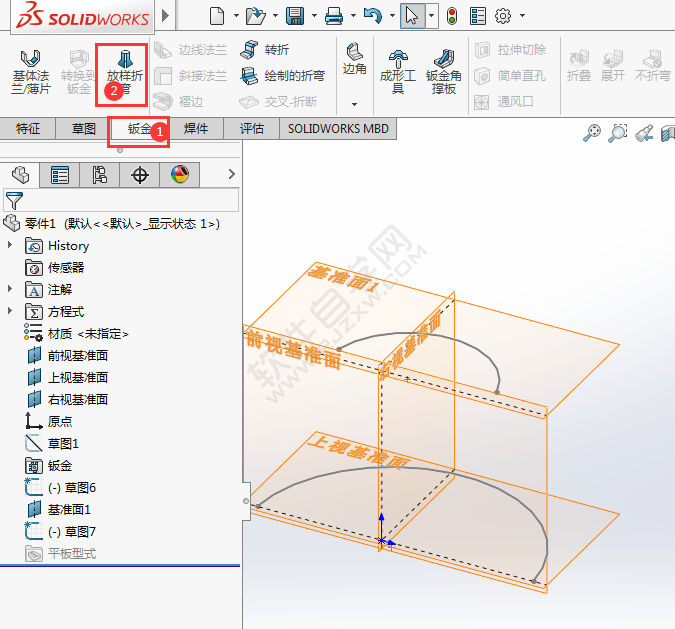

8、然后點擊鈑金模塊，點擊放樣折彎。

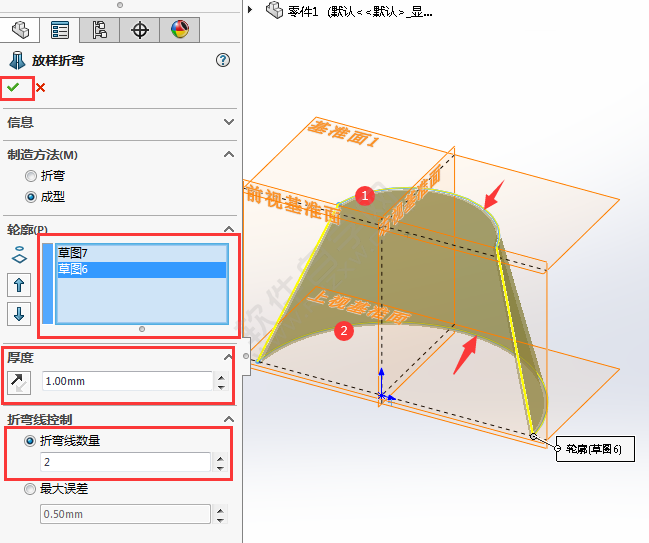

9、選中兩個草圖線，就可以設置厚度。還是折彎線數量。再點擊確定。

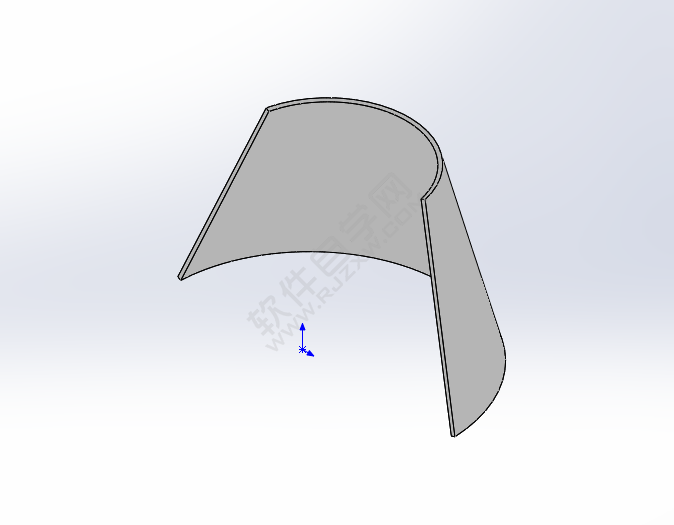

10、這樣放樣折彎的鈑金就做好了。效果如下：
