在CAD中怎么畫相切圓，下面給大家介紹的是怎么用CAD圓畫相切圓圖形練習的方法，具體操作步驟如下：

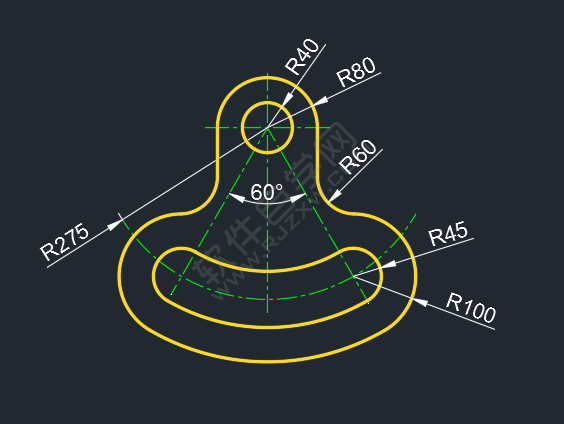

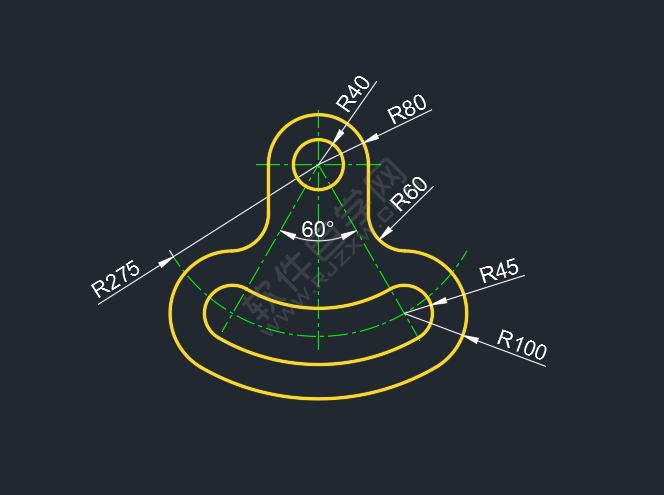

效果圖：

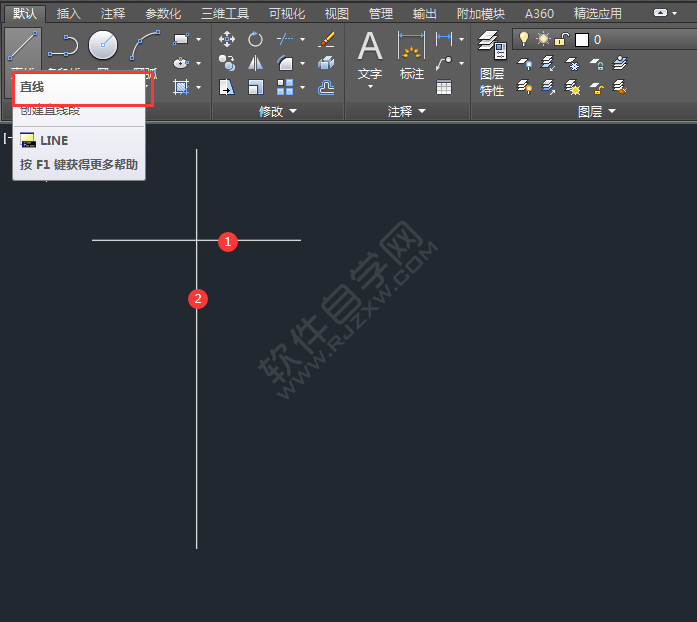

1、打開CAD軟件，使用直線工具，繪制一個十字圖案，作為中心線。

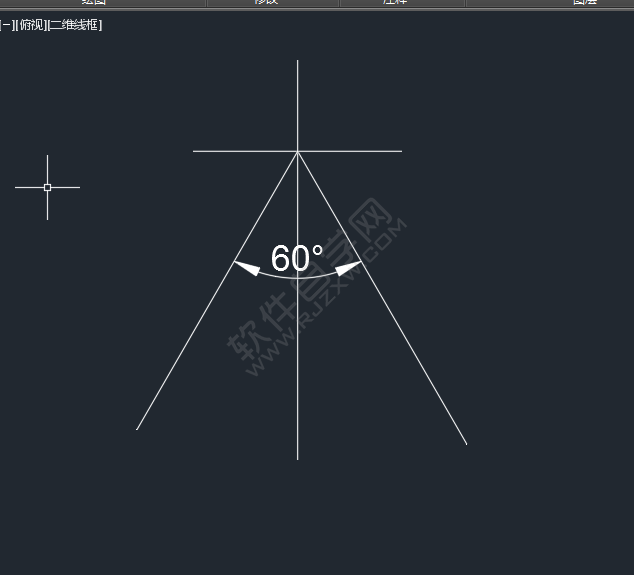

2、然后繪制兩條斜線，角度為60度。

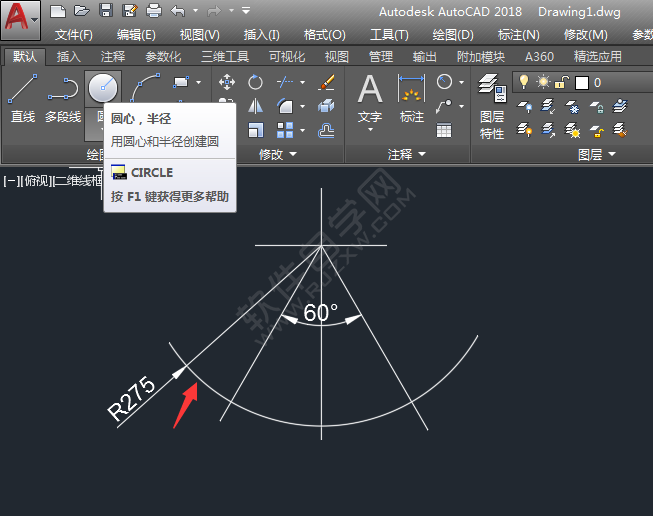

3、然后繪制一個半徑為275mm的半圓弧。

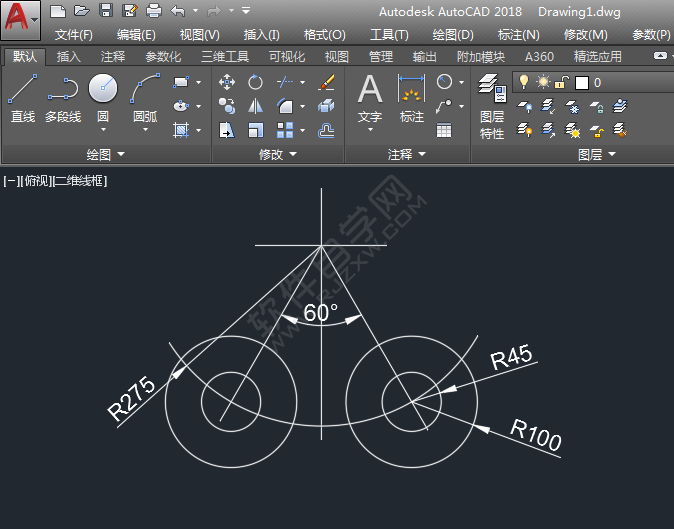

4、然后再使用圓形工具，捕捉交點，繪制兩個同心圓。效果如下：

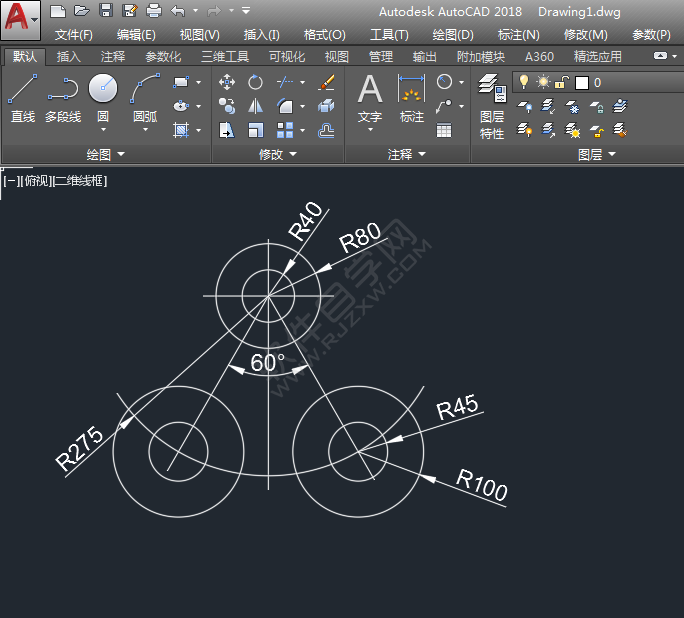

5、同樣的方法，繪制下面的圓心圓出來，效果如下：

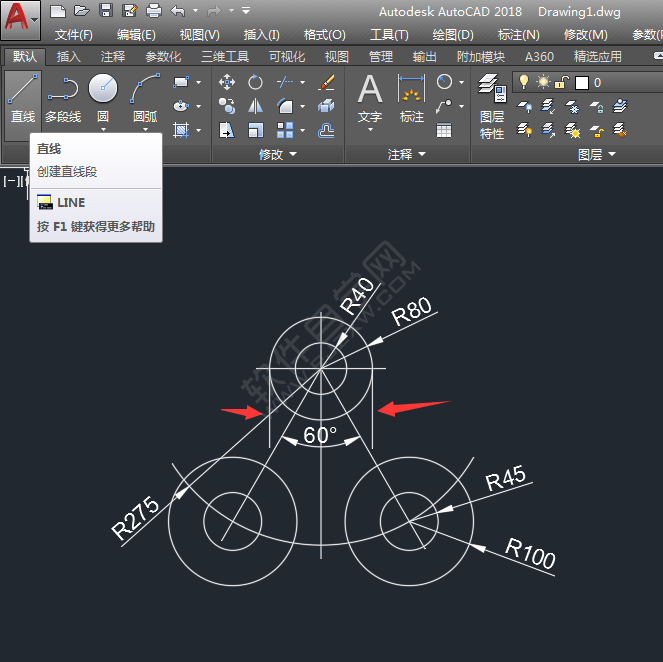

6、然后再使用直線工具，捕捉象限點，繪制直線下來。

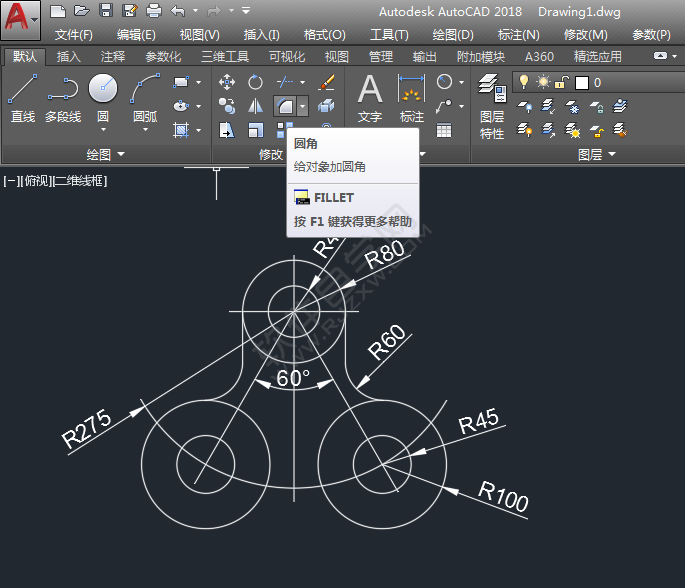

7、然后使用倒圓角工具，進行倒圓角。

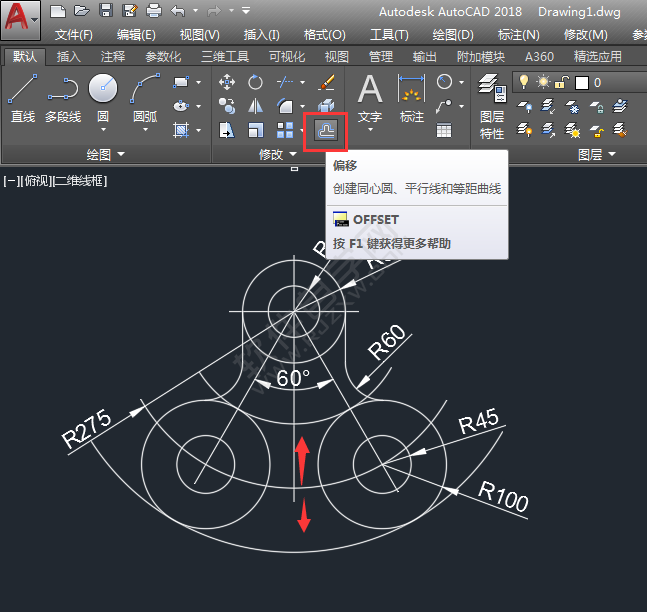

8、然后再使用偏移工具，把275的圓進行偏移。效果如下：

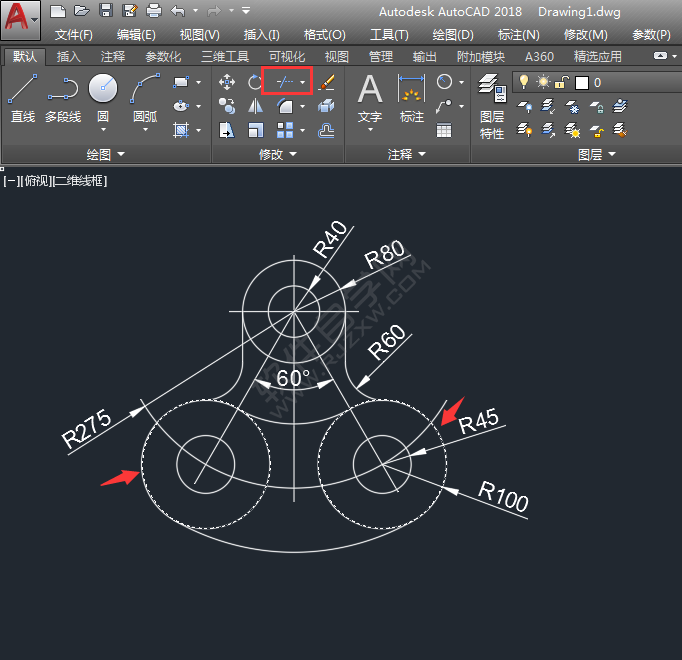

9、然后再使用修剪工具，進行圖形修剪。效果如下：

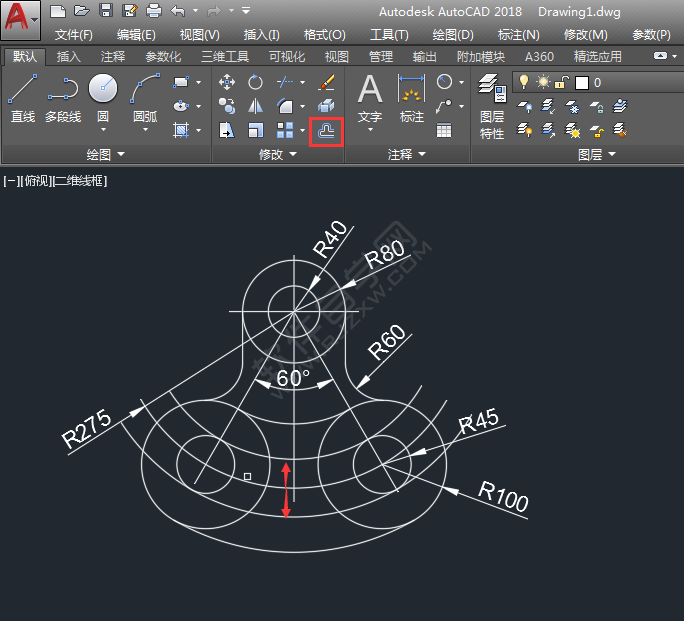

10、同樣再偏移小圓的半徑，效果如下：

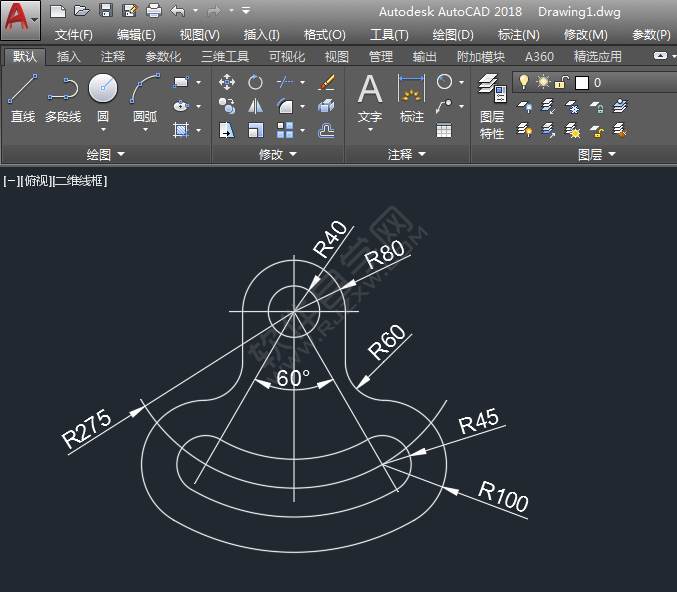

11、同樣進行修剪不要的部分。

12、然后設置不同的線性效果即可。

以上就是怎么用CAD圓畫相切圓圖形練習，希望大家喜歡，請繼續關注好吧啦網。
