CAD自動排氣閥圖例的畫法
瀏覽:220日期:2023-11-24 14:24:44
下面給大家介紹的是CAD自動排氣閥圖例的畫法,具體畫法操作步驟如下:

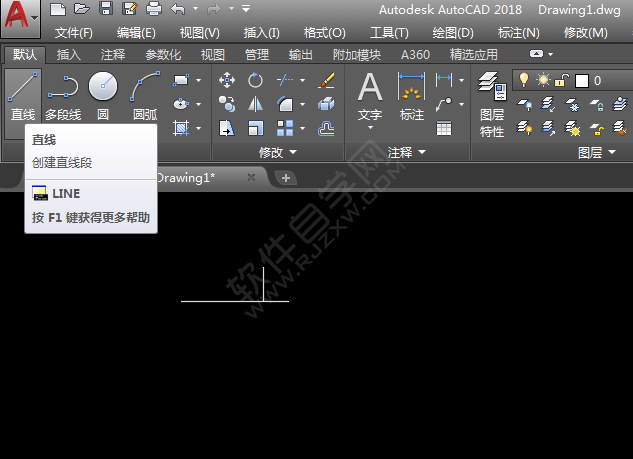

1、打開CAD軟件,使用直線L命令,畫下面的直線出這來。效果如下:

2、再使用鋼筆工具,繪制下面的三條直線出來,效果如下:

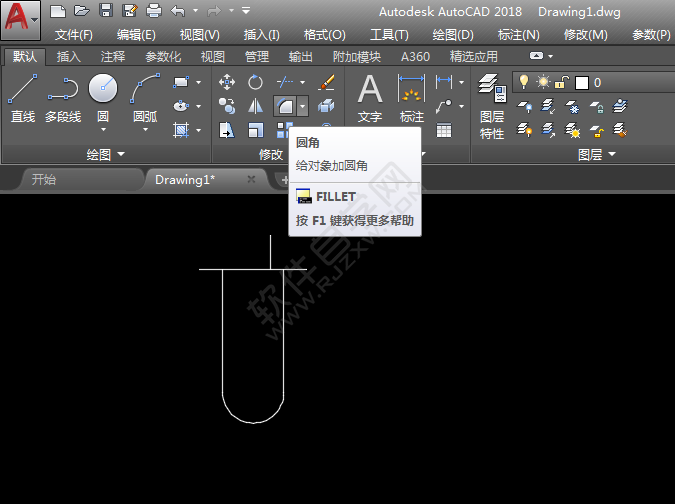

3、然后再使用圓角工具,進行倒圓角處理,效果如下:

4、同樣的方法,再繪制下面的草圖出來,效果如下:

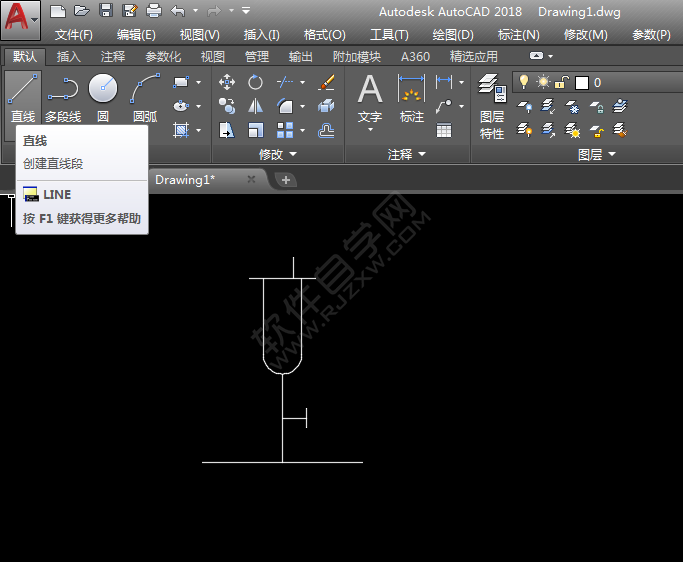

5、同樣使用直線工具,再畫出下面開關出來,效果如下:

6、再使用圓形工具,繪制下面的圖形出來。

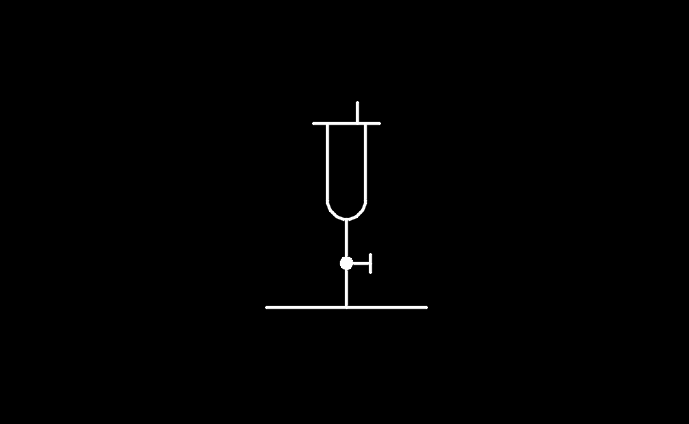

7、這樣就畫好了自動排氣閥圖例。
