下面給大家介紹的是cad中al命令怎么用的方法，具體操作步驟如下：

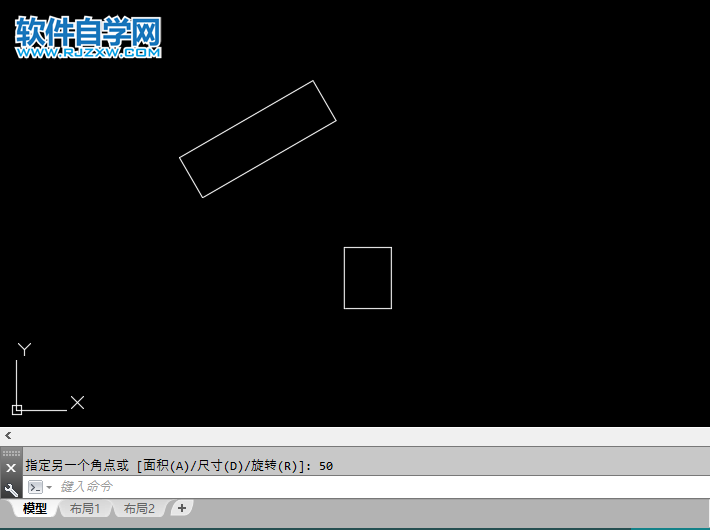

1、打開CAD軟件，繪制下面圖中的二個形狀，效果如下：

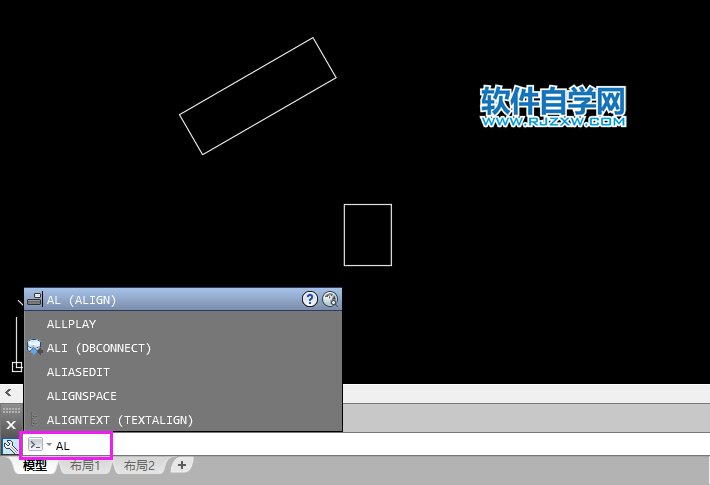

2、在CAD命令欄上，輸入AL命令。空格。

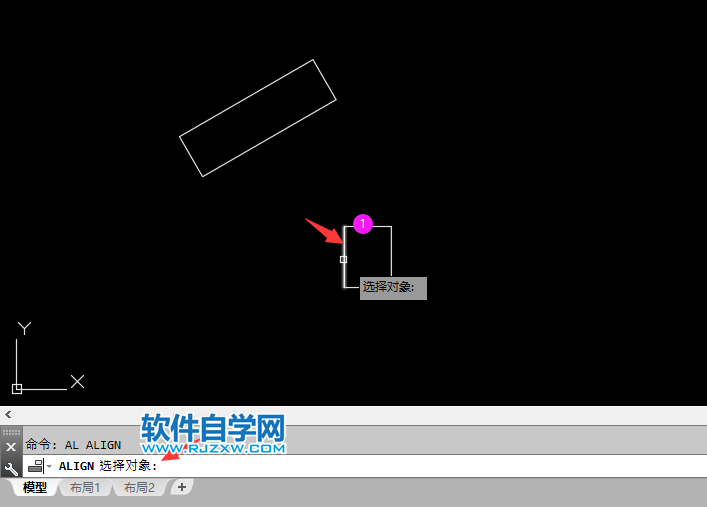

3、ALIGN選擇對象，選擇小矩形。空格，效果如下：

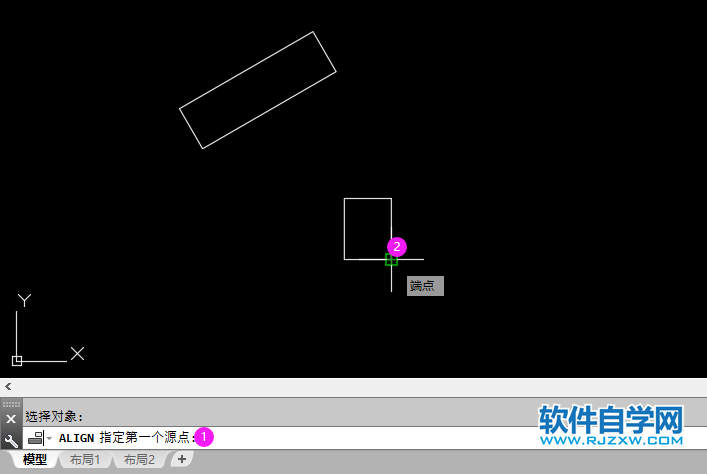

4、指定第一個源點，選擇小矩形端點。效果如下：

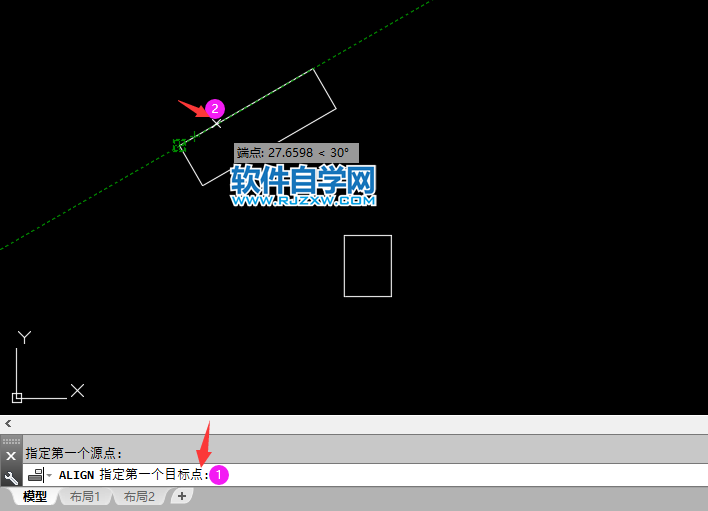

5、ALIGN指定第一個目標點，選大矩形上面的端點。

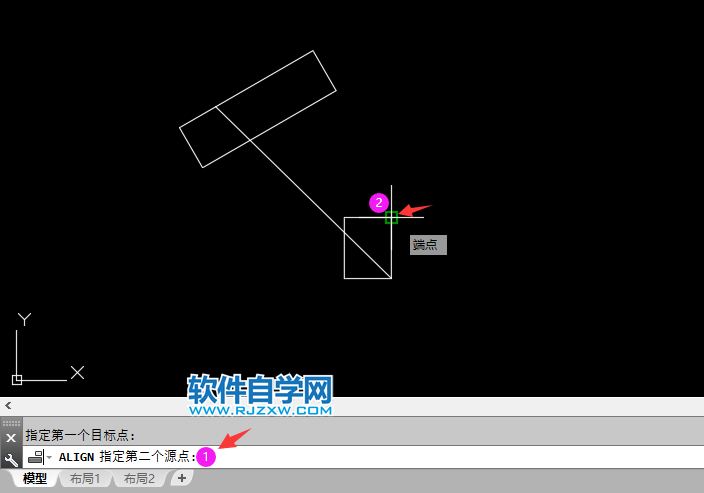

6、ALIGN指定第二個源點，點擊小矩形上面的一點。效果如下：

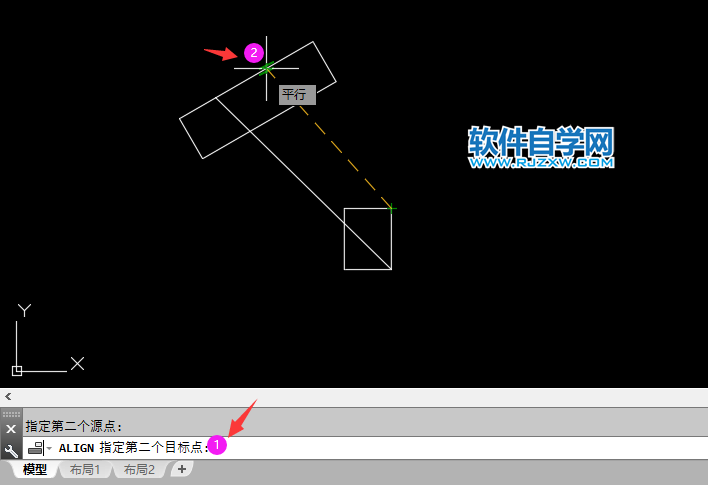

7、再點擊大矩形上面的一點，效果如下：

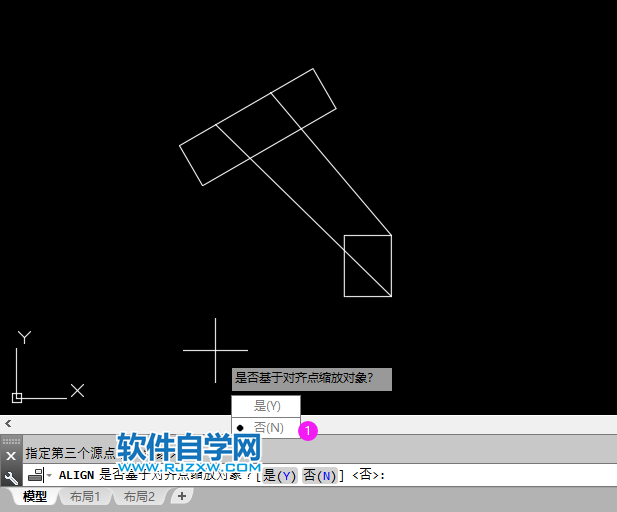

8、空格后，點擊否。效果如下：

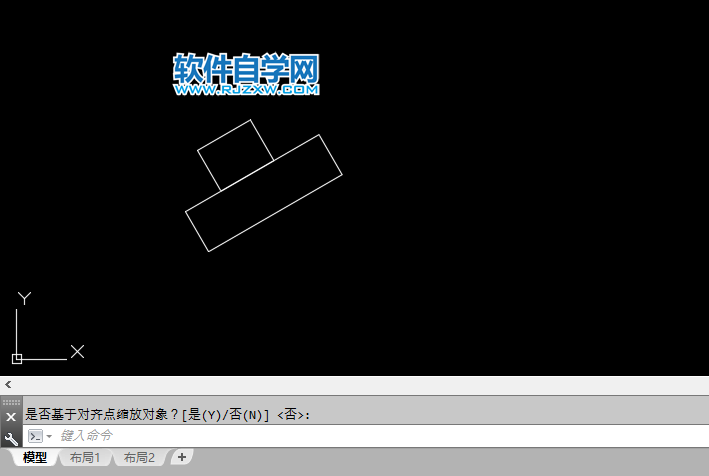

9、這樣小矩形對齊了大矩形，效果如下：

以上就是cad中al命令怎么用，希望大家喜歡，請繼續關注好吧啦網。
