可以在 NX 中打開多個窗口，以在 NX 的同一會話中同時查看多個設計。可以在一個或多個選項卡式窗口中打開每個設計，以從不同的方向查看該設計。

可以在 NX 中打開多個窗口，以在 NX 的同一會話中同時查看多個設計?？梢栽谝粋€(gè)或多個選項卡式窗口中打開每個設計，以從不同的方向查看該設計。使用多個窗口以：

同時在單獨的窗口中查看裝配及其一個或多個組件。

直觀地比較部件。

在不同的窗口中使用不同的應用模塊。

在處理一個部件的同時引用另一個相關部件。

同時從不同的方向查看同一部件。

注釋

最多可以打開 50 個包含 NX 設計的窗口。如果打開第 51 個窗口，NX 仍會打開該窗口，但會關閉最早的訪問（激活）的窗口。這不會關閉之前在已關閉窗口中顯示的部件。

打開設計時，它會在當前活動選項卡式窗口的旁邊打開單獨的選項卡式窗口。可以將選項卡式窗口從 NX 主框架中移出去，使其成為浮動框架，并可以將它移到單獨的監視器上。在 NX 主框架或浮動框架中，也可以將選項卡式窗口排列為一個或多個選項卡式組。

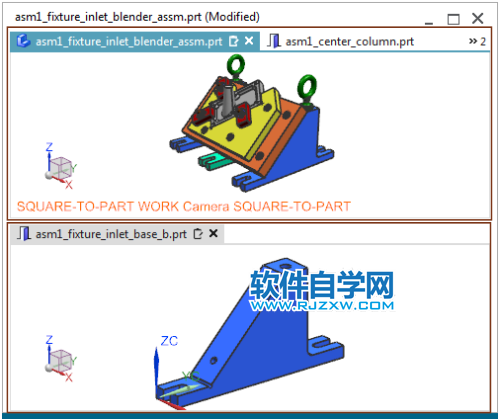

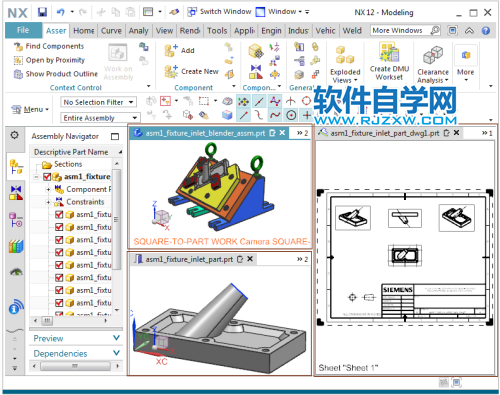

下圖顯示具有三個選項卡式組的 NX 主框架以及具有兩個選項卡式組的浮動框架。
