SolidWorks支撐的圓環的畫法
瀏覽:228日期:2023-11-18 18:26:35
下面給大家介紹的是SolidWorks支撐的圓環的畫法,下面就詳細給大家介紹一下畫法與步驟,效果如下:
效果圖:

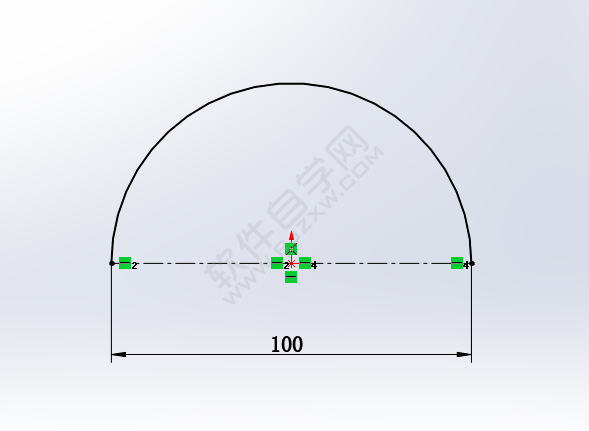

1、在【上視基準面】畫一個圓,剪裁掉一半。

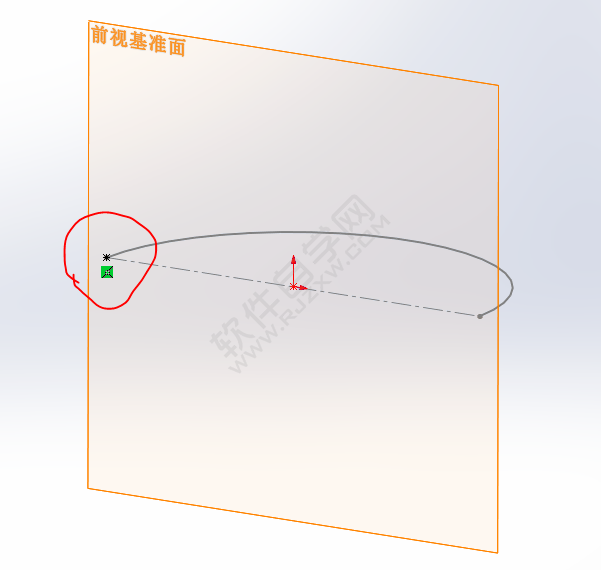

2、在【前視基準面】草繪,先在圓弧端點上畫一個:點 ,后面圓周陣列是要用到。

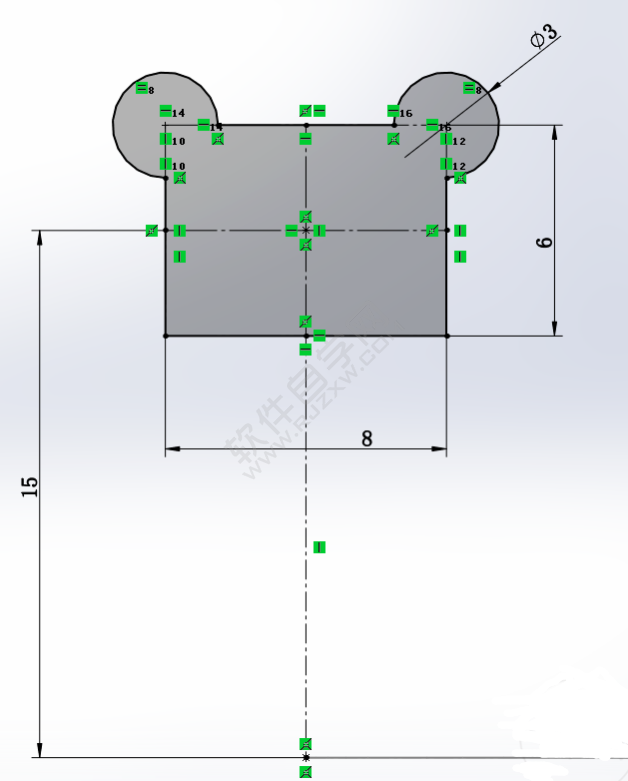

3、繼續畫草圖。(先用構造線畫一個:從中點的中心矩形)

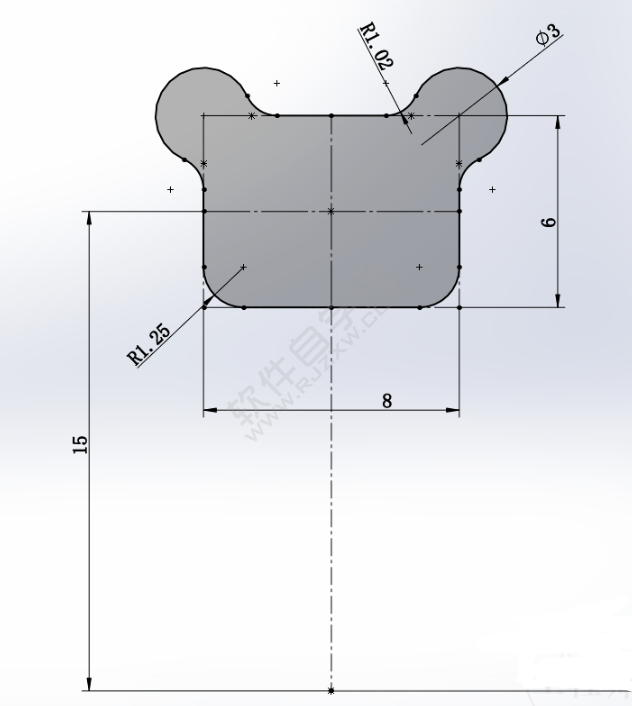

4、添加圓角,上面4個圓角半徑:1 ,下面兩個圓角半徑:1.25 。

以上就是SolidWorks支撐的圓環的畫法,希望大家喜歡,請繼續關注好吧啦網。
