SolidWorks六邊面立方體的畫法
瀏覽:261日期:2023-11-18 18:10:21

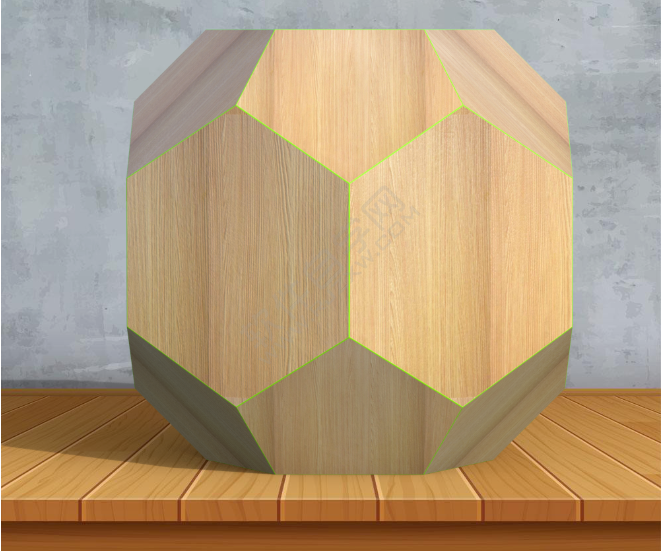

下面給大家介紹的是SolidWorks六邊面立方體的畫法,具體操作步驟如下: 效果圖:

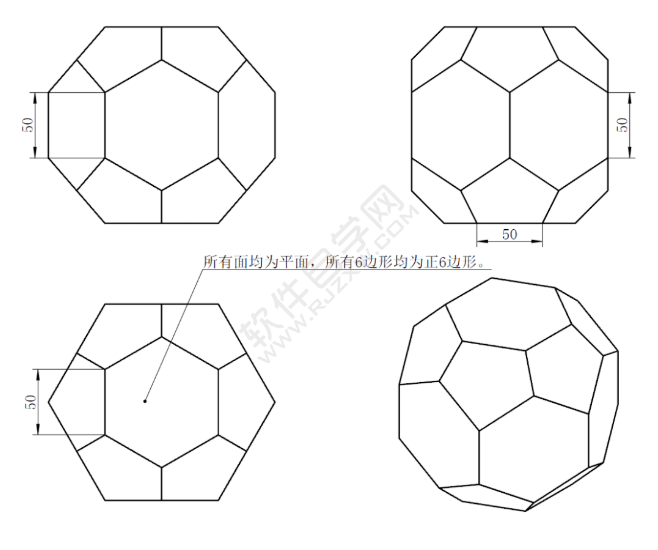

尺寸圖:
尺寸圖:

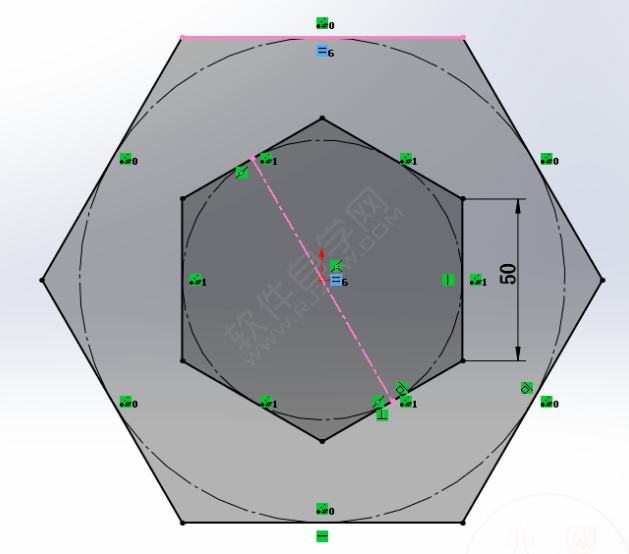

1.在【上視基準面】畫兩個六邊形,兩根粉色直線:相等幾何關系。(內側六邊形轉為構造線)

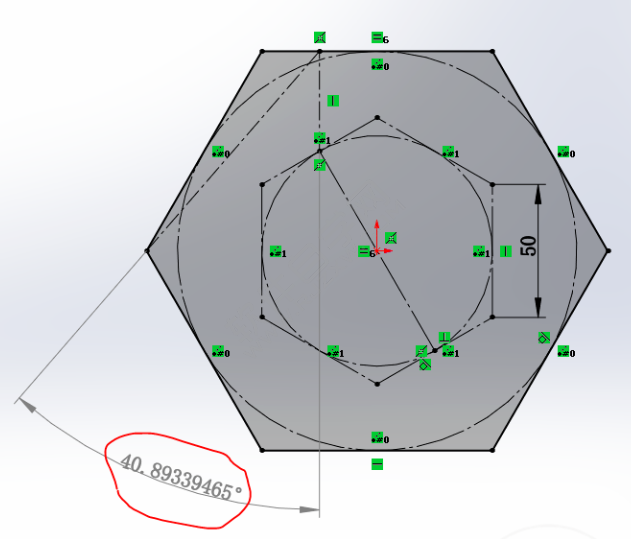

2.再畫兩根中心線,標注角度:40.89 (從動尺寸)。

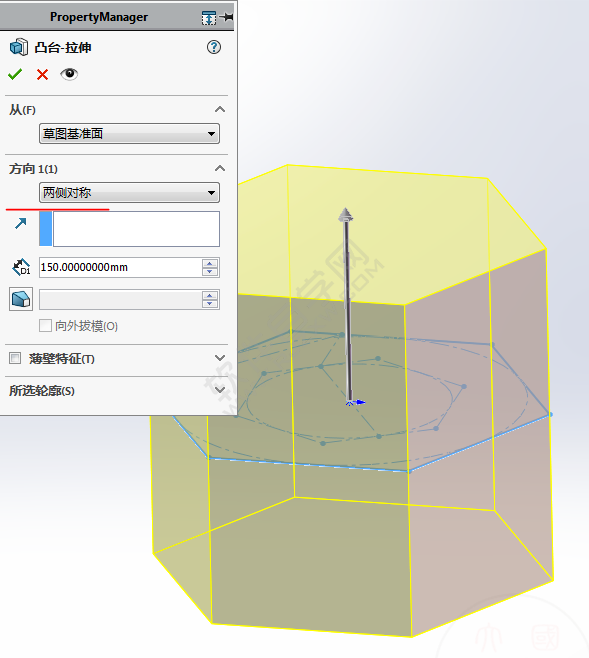

3.【拉伸凸臺】兩側對稱:150 。

以上就是SolidWorks六邊面立方體的畫法,希望大家喜歡,請繼續關注好吧啦網。
