雙螺旋DNA手鏈用SolidWorks怎么畫
瀏覽:195日期:2023-11-18 17:26:05
雙螺旋DNA手鏈用SolidWorks怎么畫,進入上視基準面后,畫一個圓,進行曲面掃描:指定扭轉值——圈數:4.25 ,曲線驅動的陣列方向:3D草圖;陣列數量:35等步驟,具體如下:

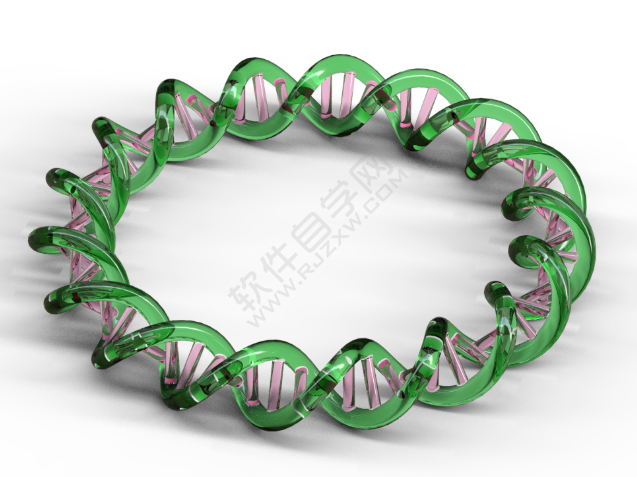

效果圖:

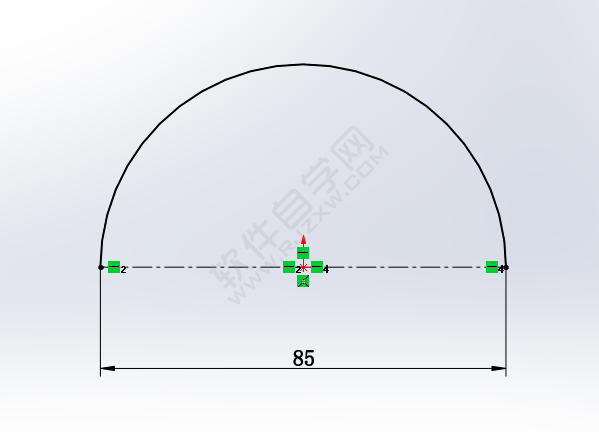

1.進入上視基準面后,畫一個圓。

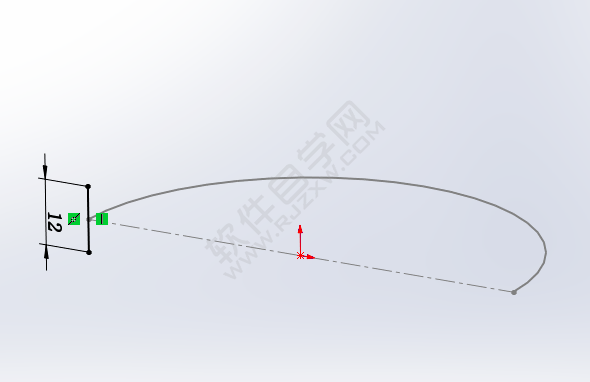

2.在前視基準面畫豎線,添加中點幾何關系。

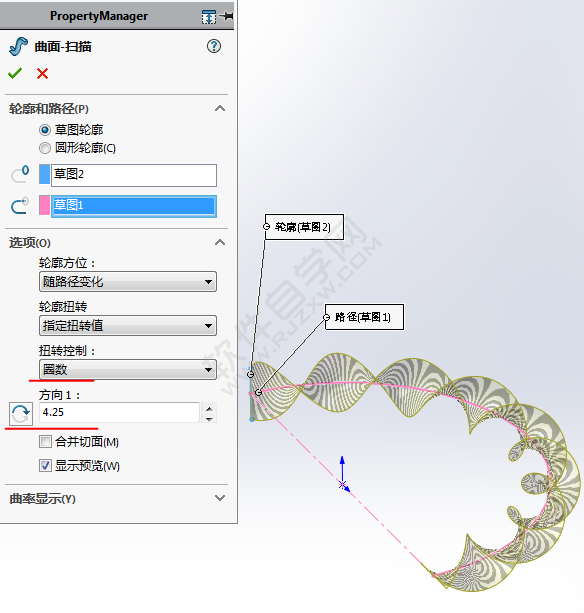

3.進行曲面掃描:指定扭轉值——圈數:4.25 。

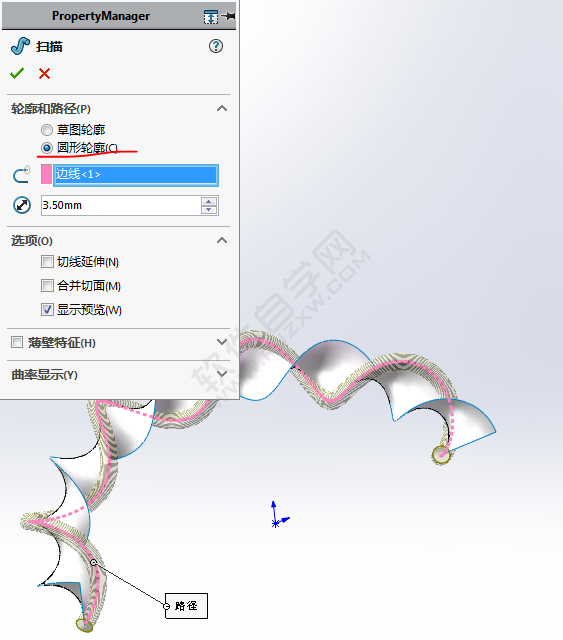

4.進行掃描:圓形輪廓,直徑:3.5 ,路徑:曲面邊線。

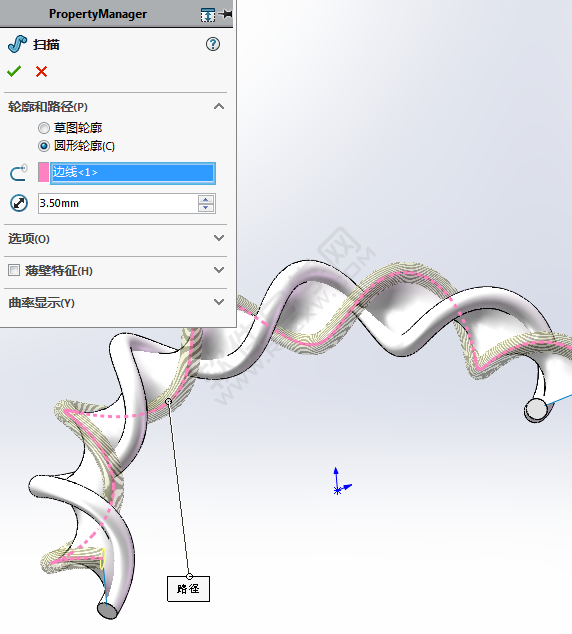

5.繼續掃描。

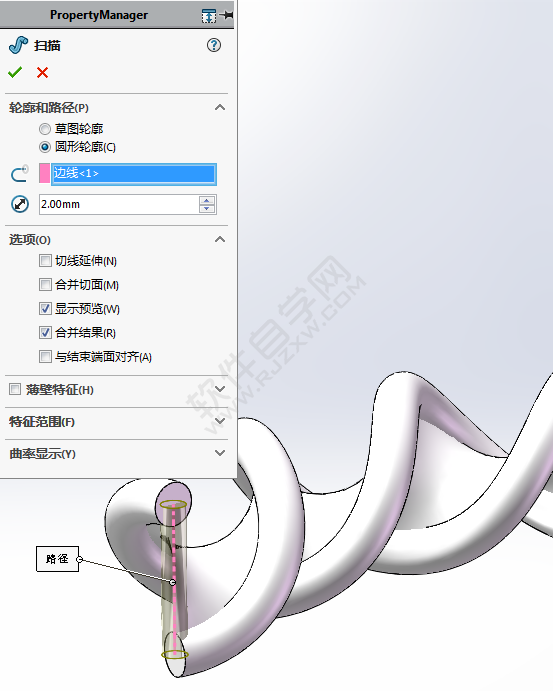

6.還是掃描直徑:2 。

以上就是雙螺旋DNA手鏈用SolidWorks怎么畫,希望大家喜歡,請繼續關注好吧啦網。
