利用solidworks矩形工具畫草圖練習
瀏覽:166日期:2023-11-18 10:34:14
下面給大家介紹的是利用solidworks矩形工具畫草圖練習的方法,具體畫法操作步驟如下:

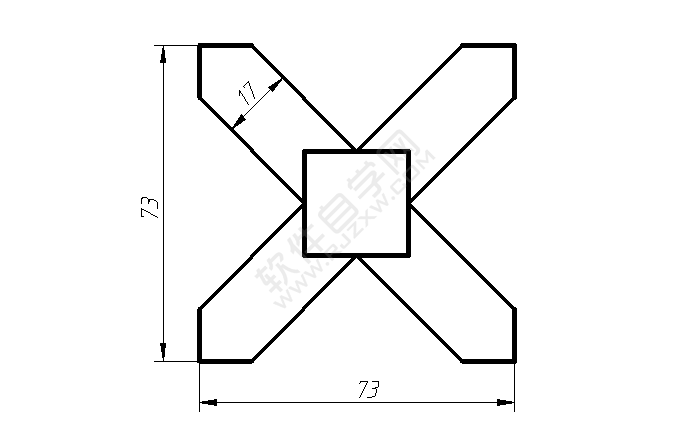

效果圖:

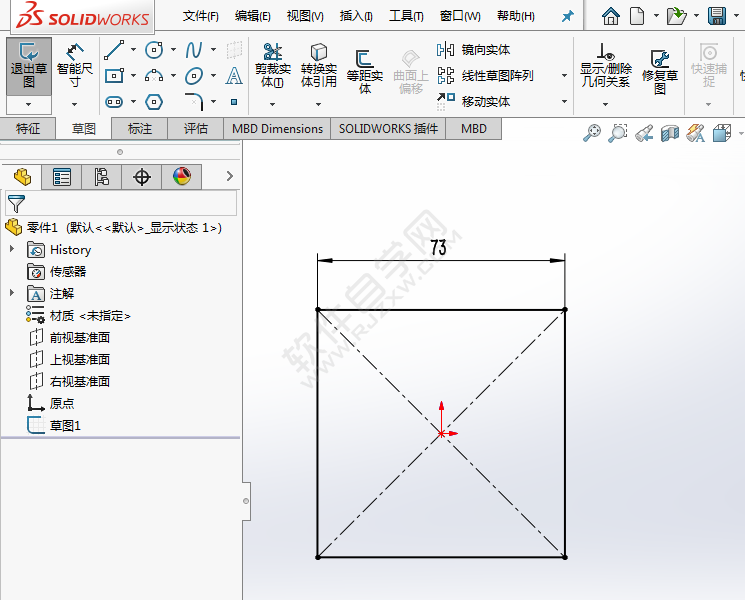

1、打開solidworks軟件,新建零件,新建草圖,繪制一個矩形出來,73X73mm。效果如下:

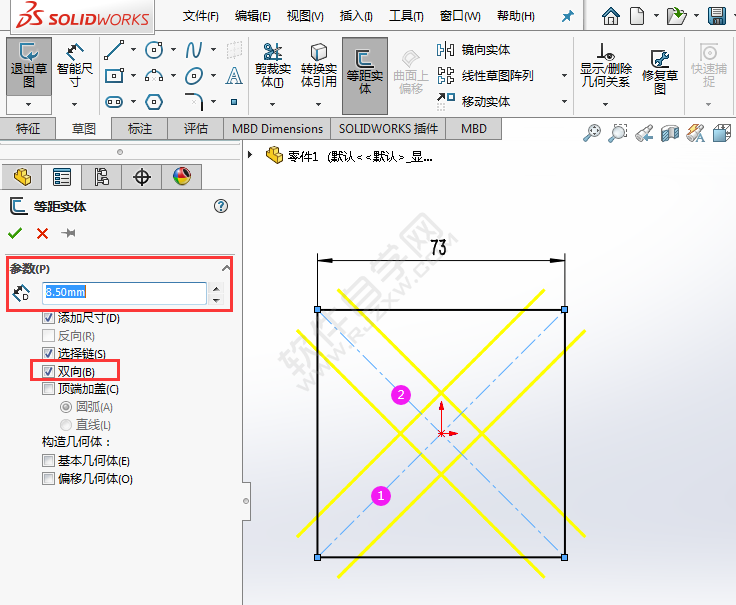

2、使用等距實體,設置8.5mm,設置雙向。偏移構造線,效果如下:

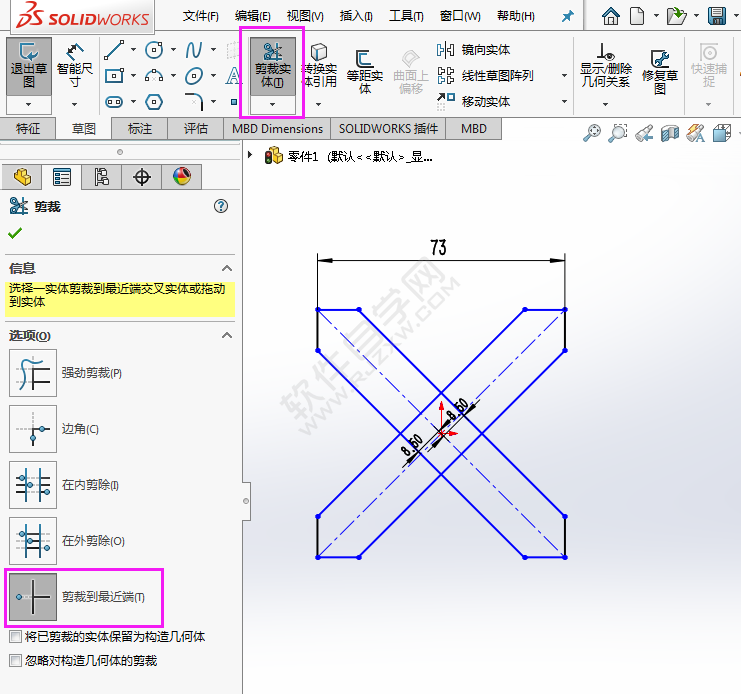

3、然后再使用剪裁實體工具,進行修剪。

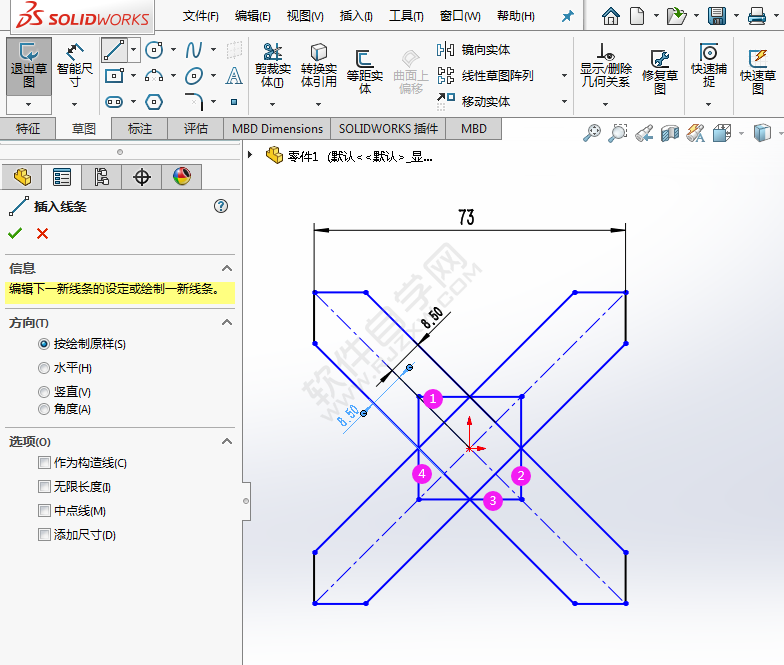

4、再使用直線工具,繪制下面的直線草圖出來。效果如下:

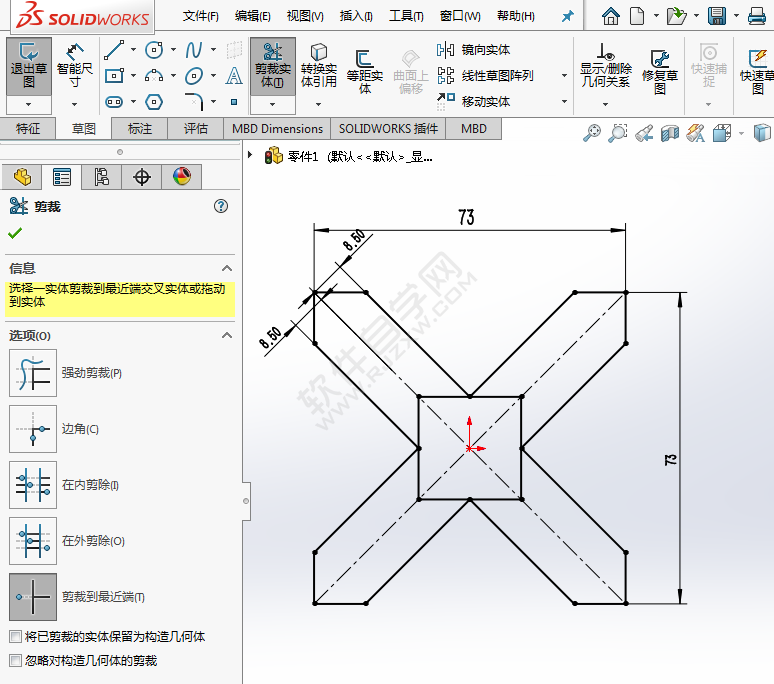

5、同樣的使用剪裁實體工具,把不要的部分修剪掉。

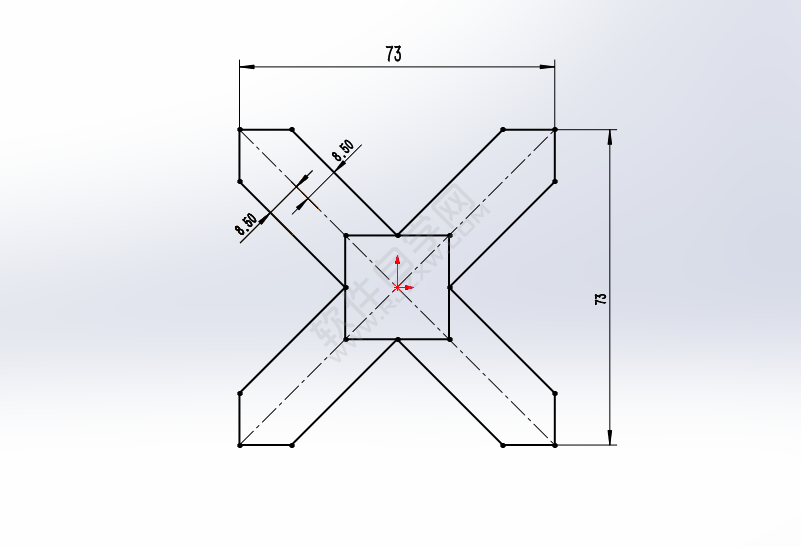

6、這樣就完成了草圖的繪制。
