CSS單標簽實現復雜的棋盤布局
目錄
- 使用漸變實現網格
- 利用漸變實現交叉虛線十字
- 借助偽元素及 box-shadow 實現剩余符合
- 最后

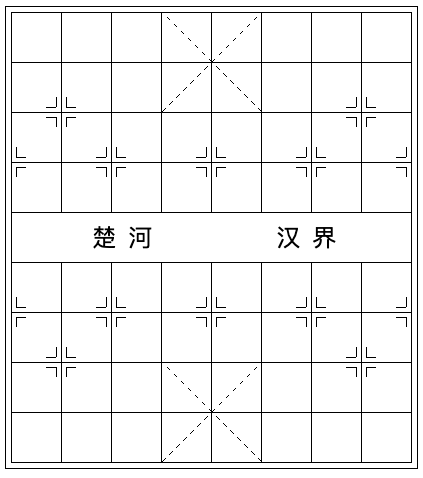

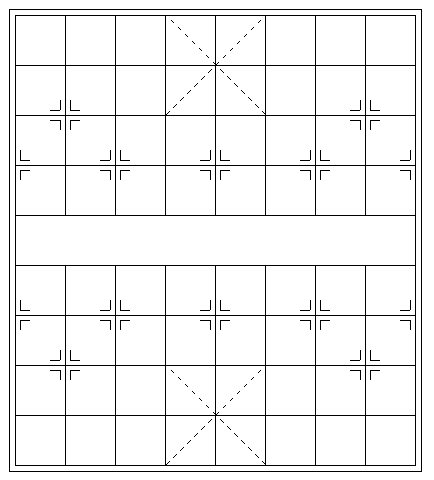

最近，有網友問我，他們的一個作業，盡量使用少的標簽去實現這樣一個象棋布局：
他用了 60 多個標簽，而他的同學，只用了 6 個，問我有沒有辦法盡可能的做到利用更少的標簽去完成這個布局效果。
其實，對于一個頁面的布局而言，標簽越少不一定是好事，我們在考慮 DOM 的消耗的同時，也需要關注代碼的可讀性，以及后續基于這個布局的制作的交互的難易性等等。
當然，僅僅從用更少的標簽完成這個布局的角度而言，我們能夠把標簽數壓縮到多少呢個？（不考慮 <body> 和 <html>）
答案是 1 個。
本文就嘗試使用一個標簽完成這個效果，當然，這僅僅是探索 CSS 的極限，不代表我推薦在實際業務中這樣去寫。

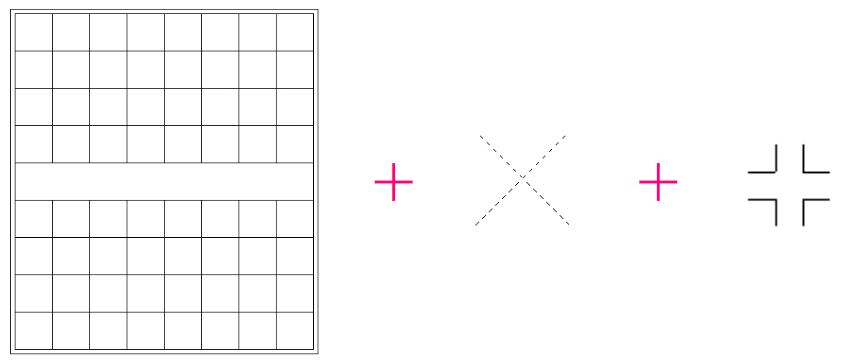

我們對整個布局進行一下拆分，大致可以分為三部分：網格 + 虛線交叉十字 + 特殊符號：
并且，像虛線交叉十字和特殊的符號都不止一個，這里必然會有一些技巧存在。
使用漸變實現網格
OK，首先，我們實現最簡單的網格布局：
不考慮最外層的一圈邊框，我們可以首先利用多重線性漸變實現一個網格布局：
<div></div>

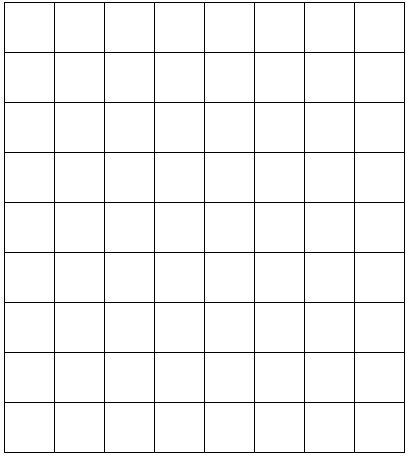

.g-grid { width: 401px; height: 451px; background:repeating-linear-gradient(#000, #000 1px, transparent 1px, transparent 50px),repeating-linear-gradient(90deg, #000, #000 1px, transparent 1px, transparent 50px); background-repeat: no-repeat; background-size: 100% 100%, 100% 100%; background-position: 0 0, 0 0;}效果如下：
在最外層加一層邊框有非常多辦法，這里我們簡單使用 outline 配合 outline-offset 即可：

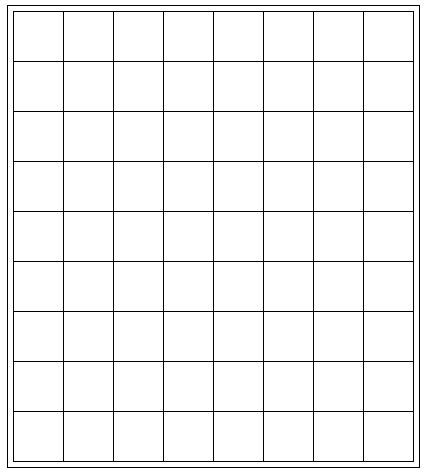

.g-grid { width: 401px; height: 451px; background:repeating-linear-gradient(#000, #000 1px, transparent 1px, transparent 50px),repeating-linear-gradient(90deg, #000, #000 1px, transparent 1px, transparent 50px); background-repeat: no-repeat; background-size: 100% 100%, 100% 100%; background-position: 0 0, 0 0; outline: 1px solid #000; outline-offset: 5px;}這樣，一個架子就差不多了：
當然，棋盤中間的一行，是沒有格子的。要將上述漸變代碼處理一下，可以分成上下兩塊，利用 background-size 和 background-position 進行分隔。
當然，我們也可以在最上層直接再疊一層純白色漸變：

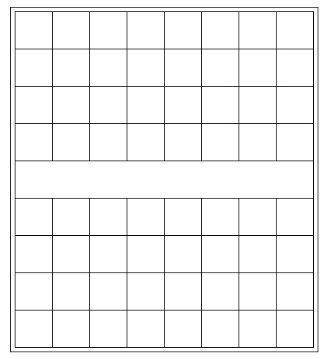

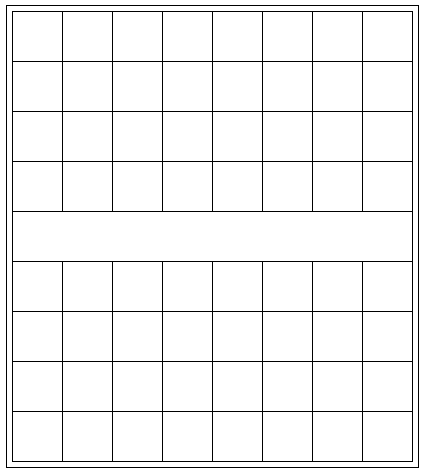

.grid { // ... background:// 最上層疊加一層白色漸變linear-gradient(#fff, #fff),// 下面兩個重復線性漸變實現網格repeating-linear-gradient(#000, #000 1px, transparent 1px, transparent 50px),repeating-linear-gradient(90deg, #000, #000 1px, transparent 1px, transparent 50px); background-repeat: no-repeat; background-size: calc(100% - 2px) 49px, 100% 100%, 100% 100%; background-position: 1px 201px, 0 0, 0 0;}到這里，其實核心還都是漸變，目前共 3 層漸變，得到這樣一個效果：
利用漸變實現交叉虛線十字

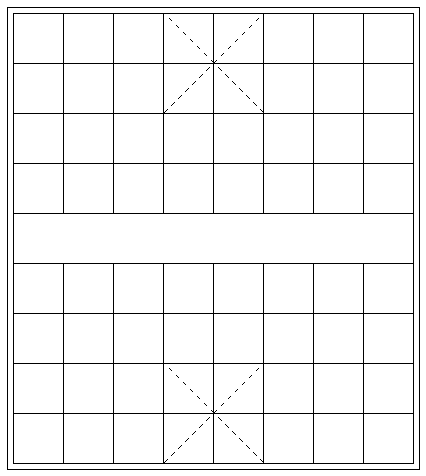

OK，我們繼續，我們需要基于上述的基礎，得到兩個交叉虛線十字，像是這樣：
這里其實真的有難度。想象一下，如果給你一個 DIV，去實現其中一個，可以怎么做呢？
通過 border 中特有的虛線 dashed？這樣可能就需要兩個元素設置單邊的虛線邊框，然后旋轉相交得到。（可以利用元素的兩個偽元素，實現在一個 DOM 中）。
當然，這樣的話，我們的標簽就不夠用了。
所以，這里我們另辟蹊徑，繼續使用漸變！
首先，打個樣，如果是一個 100px x 100px 的 DIV，可以怎么利用漸變去畫交叉虛線十字呢？
<div></div>
div { position: relative; margin: auto; width: 100px; height: 100px; border: 1px solid #000; background: linear-gradient(45deg,transparent 0, transparent calc(50% - 0.5px),#000 calc(50% - 0.5px), #000 calc(50% + 0.5px),transparent calc(50% + 0.5px), transparent 0);}我們首先利用漸變，實現一條 1px 的斜線，注意這里的漸變是從透明到黑色到透明，實現了一條 45° 的斜線。
我們再反 45° 過來，利用多重線性漸變，實現透明到白色的漸變效果：
div { position: relative; margin: auto; width: 100px; height: 100px; border: 1px solid #000; background: // 漸變 1 repeating-linear-gradient(-45deg, transparent 0, transparent 5px, #fff 5px, #fff 10px),// 漸變 2linear-gradient(45deg,transparent 0, transparent calc(50% - 0.5px),#000 calc(50% - 0.5px), #000 calc(50% + 0.5px),transparent calc(50% + 0.5px), transparent 0);}這樣，我們就得到了一條虛線：
好吧，這一步有一些同學可能會有一點疑惑，怎么變過來的。
我把上面漸變 1的透明色改成黑色，就很好理解了：
想象一下，上圖的黑色部分，如果是透明的，就能透出原本的那條斜線沒有被白色遮擋住的地方。
這里，需要提一下，在漸變中，越是先書寫的漸變，層級越高。
好，有了上面的鋪墊，我們基于上面的代碼，再繼續利用漸變，把上下兩個交叉虛線十字補齊即可：
.g-grid { width: 401px; height: 451px; outline: 1px solid #000; outline-offset: 5px; background:// 最上層的白色塊，擋住中間的網格linear-gradient(#fff, #fff),// 實現網格布局repeating-linear-gradient(#000, #000 1px, transparent 1px, transparent 50px),repeating-linear-gradient(90deg, #000, #000 1px, transparent 1px, transparent 50px),// 棋盤上方的虛線1repeating-linear-gradient(-45deg, transparent 0, transparent 5px, #fff 5px, #fff 10px),linear-gradient(45deg, transparent, transparent calc(50% - 0.5px), #000 calc(50% - 0.5px), #000 calc(50% + 0.5px), transparent calc(50% + 0.5px), transparent 0),// 棋盤上方的虛線2repeating-linear-gradient(45deg, transparent 0, transparent 5px, #fff 5px, #fff 10px),linear-gradient(-45deg, transparent, transparent calc(50% - 0.5px), #000 calc(50% - 0.5px), #000 calc(50% + 0.5px), transparent calc(50% + 0.5px), transparent 0),// 棋盤下方的虛線1repeating-linear-gradient(-45deg, transparent 0, transparent 5px, #fff 5px, #fff 10px),linear-gradient(45deg, transparent, transparent calc(50% - 0.5px), #000 calc(50% - 0.5px), #000 calc(50% + 0.5px), transparent calc(50% + 0.5px), transparent 0),// 棋盤下方的虛線2repeating-linear-gradient(45deg, transparent 0, transparent 5px, #fff 5px, #fff 10px),linear-gradient(-45deg, transparent, transparent calc(50% - 0.5px), #000 calc(50% - 0.5px), #000 calc(50% + 0.5px), transparent calc(50% + 0.5px), transparent 0); background-repeat: no-repeat; background-size: calc(100% - 2px) 49px, 100% 100%, 100% 100%, // 交叉虛線 1100px 100px, 100px 100px, 100px 100px, 100px 100px,// 交叉虛線 2100px 100px, 100px 100px, 100px 100px, 100px 100px; background-position: 1px 201px, 0 0, 0 0, // 交叉虛線 1151px 0, 151px 0, 151px 0, 151px 0,// 交叉虛線 2151px 350px, 151px 350px, 151px 350px, 151px 350px;}嚯，這漸變代碼確實復雜了點，但是其實每一塊的作用都是很清晰的，這樣，我們的棋盤就變成了這樣：
借助偽元素及 box-shadow 實現剩余符合
到這里，我們僅僅使用了元素本身，要知道，我們還有元素的兩個偽元素沒使用。要實現的只剩下多個的這個符合：
因為一共要實現 12 個這樣的符號，有的符合還是不完整的，所有這些要在剩余的元素的兩個偽元素中完成。可選的方法思來想去，也只有 box-shadow 了。
利用 box-shadow 能夠非常好的復制自身。這個技巧其實也反復講過非常多次了。
我們首先利用元素的一個偽元素，在這個位置，實現一個短橫線：
代碼大致如下：
.g-grid { // ... &::before {content: "";position: absolute;top: 95px;left: 35px;width: 10px;height: 1px;background: #000; }}我們利用 box-shadow 復制自身，可以完成一半橫線效果。當然這里由于是個鏡面布局，可以利用鏡像 -webkit-box-reflect: below 減少一半的代碼：

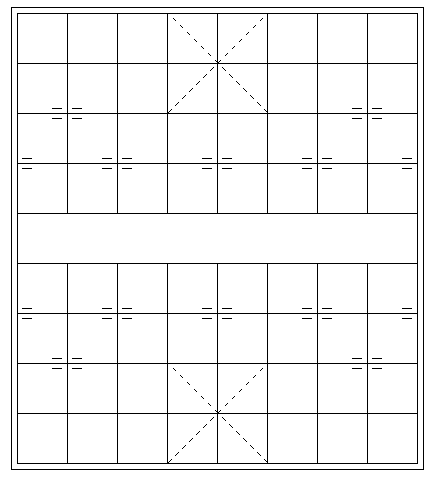

.g-grid { // ... &::before {content: "";position: absolute;top: 95px;left: 35px;width: 10px;height: 1px;background: #000;box-shadow: 20px 0, 0 10px, 20px 10px, 300px 0, 320px 0, 300px 10px, 320px 10px, -30px 50px, -30px 60px, 50px 50px, 50px 60px, 70px 50px, 70px 60px, 150px 50px, 150px 60px, 170px 50px, 170px 60px, 250px 50px, 250px 60px, 270px 50px, 270px 60px, 350px 50px, 350px 60px;-webkit-box-reflect: below 259px; }}效果如下：
最后，利用另外一個偽元素，完成另外一半的豎向橫線即可：
.g-grid { // ... &::before {// ... } &::after {// ...box-shadow: 10px 0, 0 20px, 10px 20px, 300px 0px, 300px 20px, 310px 0, 310px 20px, -40px 50px, -40px 70px, 50px 50px, 50px 70px, 60px 50px, 60px 70px, 150px 50px, 150px 70px, 160px 50px, 160px 70px, 250px 50px, 250px 70px, 260px 50px, 260px 70px, 350px 50px, 350px 70px;-webkit-box-reflect: below 260px; }}這樣，我們就在一個標簽內，得到這樣一個效果：
當然，還剩下楚河、漢界 4 個字，這個也簡單直接加在 div 中即可，配合一些簡單的 CSS 調整，整個效果就在一個標簽內完成啦：
完整的代碼你可以戳這里：CodePen Demo -- CSS Chess board
好，實際中我確實不太推薦這么去寫，純粹是為了實現而實現，少了很多代碼可讀性的考量。因此，本文更多的是給大家帶來一些思路，當遇到類似的問題的使用能夠有更多的靈感。
