目錄

• 需求背景，給不規則圖形添加邊框
• 嘗試使用 drop-shadow 添加邊框
• 使用 SVG feMorphology 濾鏡添加邊框
• feMorphology 濾鏡
• 總結

需求背景，給不規則圖形添加邊框

在我們日常開發中，時長會遇到一些非矩形、非圓形的圖案。類似下面這些：

使用純 CSS，搭配一些技巧，是可以制作出上面的圖形的，當然這只是需求的第一步。

緊接著，可能會有要給上述圖形添加邊框的訴求，這個時候，CSS 就很難辦到了。

嘗試使用 drop-shadow 添加邊框

第一種方法，我們可以嘗試使用 drop-shadow，給不規則的圖形，添加一個外陰影。

我們以一個箭頭圖形為例使用 CSS 簡單實現它的其中一種方式如下：

<div></div>

.arrow-button {position: relative;width: 180px;height: 64px;background: #f49714;&::after {content: "";position: absolute;width: 32px;height: 64px;top: 0;right: -32px;background:linear-gradient(-45deg, transparent 0, transparent 22px, #f49714 22px, #f49714 100%),linear-gradient(-135deg, transparent 0, transparent 22px, #f49714 22px, #f49714 100%);background-size: 32px 32px;background-repeat: no-repeat;background-position: 0 bottom, 0 top;}}

我們通過給 .arrow-button 添加一個 drop-shadow，可以實現給不規則圖形添加一個陰影，效果如下：

.arrow-button {...filter: drop-shadow(0px 0px 2px #000);...}

drop-shadow 方案的局限性

使用 drop-shadow 方案的局限性在于，drop-shadow 只能對不規則圖形生成陰影，無法生成不帶模糊的邊框效果。

上述圖形添加 drop-shadow 的效果如下，與我們想要的實體不帶模糊的邊框還是差了一點：

使用 SVG feMorphology 濾鏡添加邊框

我們還可以換個思路，復制一個原圖形，再將其稍微放大一點點改變為邊框的顏色，然后兩個圖形疊加在一起，就能夠生成一個帶邊框的不規則圖形了。

CSS 中也有能夠放大元素的能力 transform: scale()，但是本身實現一個原圖形的代碼可能已經非常復雜了，再疊加一個可能會顯得不太優雅，我們得另辟蹊徑，尋找其他類似的實現方案。

這里，我們嘗試使用 SVG的 feMorphology 濾鏡來實現給不規則圖形添加邊框。

如果你對 SVG 濾鏡還不算太了解，可以簡單看看我的這篇文章入門：有意思！強大的 SVG 濾鏡

簡單介紹下 feMorphology 濾鏡

feMorphology 濾鏡

feMorphology 為形態濾鏡，它的輸入源通常是圖形的 alpha 通道，用來它的兩個操作可以使源圖形腐蝕（變?。┗驍U張（加粗）。

使用屬性 operator 確定是要腐蝕效果還是擴張效果。使用屬性 radius 表示效果的程度，可以理解為筆觸的大小。

operator：erode 腐蝕模式，dilate 為擴張模式，默認為 eroder

adius：筆觸的大小，接受一個數字，表示該模式下的效果程度，默認為 0

我們將這個濾鏡簡單的應用到文字上看看效果：

<div><p>Normal Text</p><p>Normal Text</p><p>Normal Text</p></div><svg width="0" height="0"><filter id="dilate"><feMorphology in="SourceAlpha" result="DILATED" operator="dilate" radius="3"></feMorphology></filter><filter id="erode"><feMorphology in="SourceAlpha" result="ERODE" operator="erode" radius="1"></feMorphology></filter></svg>

p {font-size: 64px;}.dilate {filter: url(#dilate);}.erode {filter: url(#erode);}

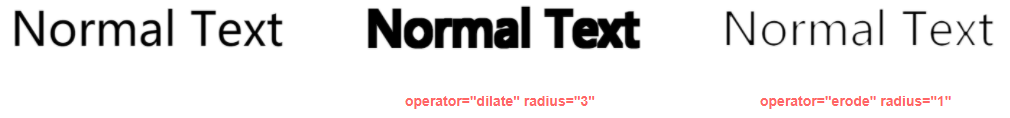

效果如下：最左邊的是正常文字，中間的是擴張的模式，右邊的是腐蝕模式，看看效果，非常好理解：

借用 feMorphology 的擴張能力給不規則圖形添加邊框

利用 feMorphology 的擴張能力，我們可以提前準備好一個 SVG feMorphology 濾鏡，其作用就是上述所說的：

復制一個原圖形，再將其稍微放大一點點改變為邊框的顏色，然后兩個圖形疊加在一起，就能夠生成一個帶邊框的不規則圖形了。

并且 SVG 濾鏡可以非常簡單的通過 CSS Filter 的 url 模式引入到各個不同的圖形當中去，復用性非常的高。

該濾鏡的簡單代碼如下：

<svg width="0" height="0"><filter id="outline"><feMorphology in="SourceAlpha" result="DILATED" operator="dilate" radius="1"></feMorphology><feMerge><feMergeNode in="DILATED" /><feMergeNode in="SourceGraphic" /></feMerge></filter></svg>

簡單淺析一下這段 SVG 濾鏡代碼：

1.<feMorphology in="SourceAlpha" result="DILATED" operator="dilate" radius="1"></feMorphology> 將原圖的不透明部分作為輸入，采用了 dilate 擴張模式且程度為 radius="1"，生成了一個比原圖大 1px 的黑色圖塊

2.使用 feMerge 將黑色圖塊和原圖疊加在一起

我們還是給上述的 .arrow-button 添加一個 CSS filter filter: url(#outline)，引入我們創建的 SVG 濾鏡：

.arrow-button {...filter: url(#outline);...}

url 是 CSS 濾鏡屬性的關鍵字之一，url 模式是 CSS 濾鏡提供的能力之一，允許我們引入特定的 SVG 過濾器，這極大的增強 CSS 中濾鏡的能力。

看看效果：

Wow，這下成功了，通過 feMorphology 濾鏡，我們成功的實現了給不規則的圖形添加了邊框效果，我能可以通過控制濾鏡中的 radius="1" 來控制邊框的大小。

再將上述濾鏡運用在各種不規則圖形下看看效果：

效果還算可以，就是顏色是黑色的。如果我們希望邊框的顏色是其他顏色，有沒有辦法呢？

輔以 feFlood 和 feComposite 改變邊框顏色

通過 feFlood 和 feComposite 兩個 SVG 濾鏡，可以給生成的圖塊上不同的顏色，代碼如下：

<svg width="0" height="0"><filter id="outline"><feMorphology in="SourceAlpha" result="DILATED" operator="dilate" radius="1"></feMorphology><feFlood flood-color="green" flood-opacity="1" result="flood"></feFlood><feComposite in="flood" in2="DILATED" operator="in" result="OUTLINE"></feComposite><feMerge><feMergeNode in="OUTLINE" /><feMergeNode in="SourceGraphic" /></feMerge></filter></svg>

通過 feFlood 中的 flood-color="green"，即可控制生成的邊框（圖塊）的顏色，這里設置為了綠色。應用到各個圖形上的效果如下：

至此，我們實現了通過 SVG 濾鏡實現對不規則圖形添加不同顏色的邊框。

總結

簡單的總結一下：

• 使用 drop-shadow 可以實現給不規則圖形添加陰影，但是無法實現給不規則圖形添加實體不帶模糊的邊框
• 使用 feMorphology SVG 濾鏡可以實現給給不規則圖形添加邊框效果，通過控制 radius="1" 可以調節邊框的大小
• 使用 feMorphology 輔以 feFlood 和 feComposite 濾鏡改變邊框顏色
• 通過 CSS Filter 的 url 模式，可以快速的將 SVG 濾鏡引入 HTML 元素，例如 filter: url(#outline)

值得注意的是，由于圖形高寬不是 1:1 的，并且 feMorphology 的 dilate 模式也不會根據元素的高寬等比例的擴張，所以生成的邊框是不一定在各處的均勻相等的，而 feMorphology 的 radius 屬性可以傳入兩個值，使用空格分離，分別表示橫向與縱向的擴張大小，實際使用的時候可以微調一下。

本文更多的是提供一種不規則邊框的生成方案思路，當然，具體遇到這種情況大部分還是會以切圖為主，不過多了解掌握一種可行方法也不是壞事。
