本文主要解決以下幾個問題：

我們都知道Android的刷新頻率是60幀/秒，這是不是意味著每隔16ms就會調用一次onDraw方法？ 如果界面不需要重繪，那么16ms到后還會刷新屏幕嗎？ 我們調用invalidate()之后會馬上進行屏幕刷新嗎？ 我們說丟幀是因為主線程做了耗時操作，為什么主線程做了耗時操作就會引起丟幀？ 如果在屏幕快要刷新的時候才去OnDraw（）繪制，會丟幀嗎？

好了，帶著以上問題，我們進入源碼來找尋答案。

一、屏幕繪制流程

屏幕繪制機制的基本原理可以概括如下：

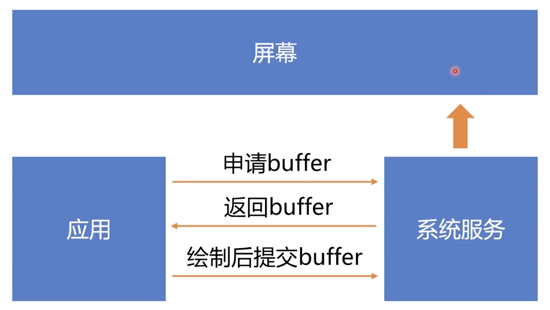

整個屏幕繪制的基本流程是：

應用向系統服務申請buffer 系統服務返回buffer 應用繪制后提交buffer給系統服務

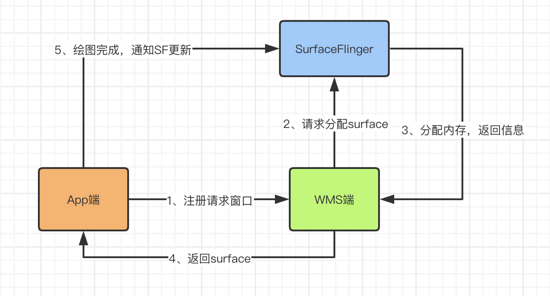

如果放到Android中來，那么就是：

在Android中，一塊Surface對應一塊內存，當內存申請成功后，App端才有繪圖的地方。由于Android的view繪制不是今天的重點，所以這里點到為止~

二、屏幕刷新分析

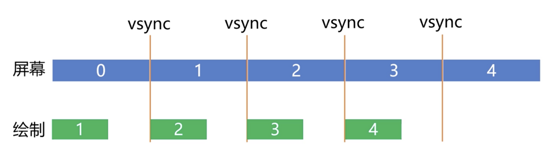

屏幕刷新的時機是當Vsync信號到來的時候，具體如圖：

在Android端，是誰在控制 Vsync 的產生？又是誰來通知我們應用進行刷新的呢？ 在Android中， Vysnc 信號的產生是由底層 HWComposer 負責的，而通知應用進行刷新，是Java層的 Choreographer ，Android整個屏幕刷新的核心就在于這個 Choreographer 。

下面我們結合代碼一起來看一下。

每次當我們要進行ui重繪的時候，都會調用 requestLayout() ，所以，我們從這個方法入手：

2.1 requestLayout()

----》類名:ViewRootImpl @Override public void requestLayout() { if (!mHandlingLayoutInLayoutRequest) { checkThread(); mLayoutRequested = true; //重點 scheduleTraversals(); } }

2.2 scheduleTraversals()

----》類名:ViewRootImpl void scheduleTraversals() { if (!mTraversalScheduled) { mTraversalScheduled = true; mTraversalBarrier = mHandler.getLooper().getQueue().postSyncBarrier(); mChoreographer.postCallback( Choreographer.CALLBACK_TRAVERSAL, mTraversalRunnable, null); ...... } }

可以看到，在這里并沒有立即進行重繪，而是做了兩件事情：

往消息隊列里面插入一條SyncBarrier（同步屏障） 通過Cherographer post了一個callback

接下來，我們簡單說一下這個 SyncBarrier （同步屏障）。

異步屏障的作用在于：

阻止同步消息的執行 優先執行異步消息

為什么要設計這個 SyncBarrier 呢？主要原因在于，在Android中，有些消息是十分緊急的，需要馬上執行，如果說消息隊列里面普通消息太多的話，那等到執行它的時候可能早就過了時機了。

到這里，可能有人會跟我一樣，覺得為什么不干脆在Message里搞個優先級，按照優先級來進行排序呢？弄個 PriorityQueue 不就完了嗎？

我自己的理解是，在Android中，消息隊列的設計是一個 單鏈表 ，整個鏈表的排序是根據時間進行排序的，如果此時再加入一個優先級的排序規則，一方面會復雜會排序規則，另一方面，也會使得消息不可控。因為優先級是可以用戶自己在外面填的，那樣不就亂套了嗎？如果用戶每次總填最高的優先級，這樣就會導致系統消息很久才會消費，整個系統運作就會出問題，最后影響用戶體驗，所以，我自己覺得Android的同步屏障這個設計還是挺巧妙的~

好了，總結一下，執行 scheduleTraversals() 后，會插入一個屏障，保證異步消息的優先執行。

插入一個小小的思考題： 如果說我們在一個方法里連續調用了 requestLayout() 多次，那么請問：系統會插入多條屏障或者 post 多個 Callback 嗎？ 答案是不會，為什么呢？看到 mTraversalScheduled 這個變量了嗎？它就是答案~

2.3 Choreographer.postCallback()

先來簡單說一下 Choreographer ， Choreographer 中文翻譯叫 編舞者 ，它的主要作用是進行系統協調的。（大家可以上網google下實際工作中的編舞者，這個類名真的起的很貼切了~）

Choreographer 這個類是應用怎么初始化的呢？是通過 getInstance() 方法：

public static Choreographer getInstance() { return sThreadInstance.get(); } // Thread local storage for the choreographer. private static final ThreadLocal<Choreographer> sThreadInstance = new ThreadLocal<Choreographer>() { @Override protected Choreographer initialValue() { Looper looper = Looper.myLooper(); if (looper == null) {throw new IllegalStateException('The current thread must have a looper!'); } Choreographer choreographer = new Choreographer(looper, VSYNC_SOURCE_APP); if (looper == Looper.getMainLooper()) {mMainInstance = choreographer; } return choreographer; } };

這里貼出來是為了提醒大家， Choreographer 不是單例，而是每個線程都有單獨的一份。

好了，回到我們的代碼：

----》類名:Choreographer //1 public void postCallback(int callbackType, Runnable action, Object token) { postCallbackDelayed(callbackType, action, token, 0); } //2 public void postCallbackDelayed(int callbackType, Runnable action, Object token, long delayMillis) { .... postCallbackDelayedInternal(callbackType, action, token, delayMillis); } //3 private void postCallbackDelayedInternal(int callbackType, Object action, Object token, long delayMillis) {...mCallbackQueues[callbackType].addCallbackLocked(dueTime, action, token);if (dueTime <= now) {scheduleFrameLocked(now); } else {... } }

Choreographer post的callback會放入 CallbackQueue 里面，這個 CallbackQueue 是一個單鏈表。

首先會根據callbackType得到一條 CallbackQueue 單鏈表，之后會根據時間順序，將這個callback插入到單鏈表中；

2.4 scheduleFrameLocked（）

----》類名:Choreographer private void scheduleFrameLocked(long now) { ... // If running on the Looper thread, then schedule the vsync immediately,// otherwise post a message to schedule the vsync from the UI thread// as soon as possible.if (isRunningOnLooperThreadLocked()) { scheduleVsyncLocked();} else { Message msg = mHandler.obtainMessage(MSG_DO_SCHEDULE_VSYNC); msg.setAsynchronous(true); mHandler.sendMessageAtFrontOfQueue(msg);} } else {... } } }

scheduleFrameLocked 的作用是：

如果當前線程就是 Cherographer 的工作線程的話，那么就直接執行 scheduleVysnLocked 否則，就發送一個異步消息到消息隊列里面去 ，這個異步消息是不受同步屏障影響的，而且這個消息還要插入到消息隊列的頭部，可見這個消息是非常緊急的

跟蹤源代碼，我們發現，其實 MSG_DO_SCHEDULE_VSYNC 這條消息，最終執行的也是 scheduleFrameLocked 這個方法，所以我們直接跟蹤 scheduleVsyncLocked() 這個方法。

2.5 scheduleVsyncLocked()

----》類名:Choreographer private void scheduleVsyncLocked() { mDisplayEventReceiver.scheduleVsync(); } ----》類名:DisplayEventReceiver public void scheduleVsync() { if (mReceiverPtr == 0) { Log.w(TAG, 'Attempted to schedule a vertical sync pulse but the display event ' + 'receiver has already been disposed.'); } else { //mReceiverPtr是Native層一個類的指針地址 //這里這個類指的是底層NativeDisplayEventReceiver這個類 //nativeScheduleVsync底層會調用到requestNextVsync（）去請求下一個Vsync， //具體不跟蹤了，native層代碼更長，還涉及到各種描述符監聽以及跨進程數據傳輸 nativeScheduleVsync(mReceiverPtr); } }

這里我們可以看到一個新的類： DisplayEventReceiver ,這個類的作用是注冊Vsync信號的監聽，當下個Vsync信號到來的時候就會通知到這個 DisplayEventReceiver 了。

在哪里通知呢？源碼里注釋寫的非常清楚了：

----》類名:DisplayEventReceiver // Called from native code. <---注釋還是很良心的 private void dispatchVsync(long timestampNanos, int builtInDisplayId, int frame) { onVsync(timestampNanos, builtInDisplayId, frame); }

當下一個Vysnc信號到來的時候，會最終調用 onVsync 方法：

public void onVsync(long timestampNanos, int builtInDisplayId, int frame) { }

點進去一看，是個空實現，回到類定義，原來是個抽象類，它的實現類是： FrameDisplayEventReceiver ,定義在 Cherographer 里面：

----》類名:Choreographer private final class FrameDisplayEventReceiver extends DisplayEventReceiver implements Runnable { .... }

2.6 FrameDisplayEventReceiver.onVysnc()

----》類名:Choreographer private final class FrameDisplayEventReceiver extends DisplayEventReceiver implements Runnable { @Override public void onVsync(long timestampNanos, int builtInDisplayId, int frame) { .... mTimestampNanos = timestampNanos; mFrame = frame; Message msg = Message.obtain(mHandler, this); msg.setAsynchronous(true); mHandler.sendMessageAtTime(msg, timestampNanos / TimeUtils.NANOS_PER_MS); } @Override public void run() { .... doFrame(mTimestampNanos, mFrame); } }

onVsync 方法往 Cherographer 所在線程的消息隊列中發送的一個消息，這個消息是就是它自己（它實現了Runnable），所以最終會調用到 doFrame() 方法。

2.7 doFrame(mTimestampNanos, mFrame)

doFrame（）的處理分為兩個階段：

void doFrame(long frameTimeNanos, int frame) { final long startNanos; synchronized (mLock) { //1、階段一 long intendedFrameTimeNanos = frameTimeNanos; startNanos = System.nanoTime(); final long jitterNanos = startNanos - frameTimeNanos; if (jitterNanos >= mFrameIntervalNanos) {final long skippedFrames = jitterNanos / mFrameIntervalNanos;if (skippedFrames >= SKIPPED_FRAME_WARNING_LIMIT) { Log.i(TAG, 'Skipped ' + skippedFrames + ' frames! ' + 'The application may be doing too much work on its main thread.');}... } ... }

frameTimeNanos 是當前的時間戳，將當前的時間和開始時間相減，得到這一幀處理花費了多長，如果大于 mFrameIntervalNano ，說明處理耗時了，之后就打印出我們日常見到的 The application may be doing too much work on its main thread 。

階段二：

void doFrame(long frameTimeNanos, int frame) { ...try {//階段2 Trace.traceBegin(Trace.TRACE_TAG_VIEW, 'Choreographer#doFrame'); AnimationUtils.lockAnimationClock(frameTimeNanos / TimeUtils.NANOS_PER_MS); mFrameInfo.markInputHandlingStart(); doCallbacks(Choreographer.CALLBACK_INPUT, frameTimeNanos); mFrameInfo.markAnimationsStart(); doCallbacks(Choreographer.CALLBACK_ANIMATION, frameTimeNanos); mFrameInfo.markPerformTraversalsStart(); doCallbacks(Choreographer.CALLBACK_TRAVERSAL, frameTimeNanos); doCallbacks(Choreographer.CALLBACK_COMMIT, frameTimeNanos); } ... }

doFrame() 的第二個階段做的是處理各種callback，從CallbackQueue里面取出到執行時間的callback進行處理，那這個callback是怎么樣呢？

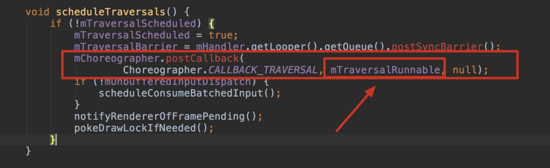

這里要回憶一下之前的 postCallback() 操作：

這個 Callback 其實就一個 mTraversalRunnable ，它是一個 Runnable ，最終會調用到 run() 方法，實現界面的真正刷新：

----》類名:ViewRootImpl final class TraversalRunnable implements Runnable { @Override public void run() { doTraversal(); } } void doTraversal() { if (mTraversalScheduled) { ... performTraversals(); ... } } private void performTraversals() { ... //開始真正的界面繪制 performDraw(); ... }

三、總結

經過漫長的代碼跟蹤，整個界面刷新流程算是跟蹤完了，下面我們來總結一下：

四、問題解答

我們都知道Android的刷新頻率是60幀/秒，這是不是意味著每隔16ms就會調用一次onDraw方法？

這里60幀/秒是屏幕刷新頻率，但是是否會調用onDraw()方法要看應用是否調用requestLayout()進行注冊監聽。

如果界面不需要重繪，那么還16ms到后還會刷新屏幕嗎？

如果不需要重繪，那么應用就不會受到Vsync信號，但是還是會進行刷新，只不過繪制的數據不變而已；

我們調用invalidate()之后會馬上進行屏幕刷新嗎？

不會，到等到下一個Vsync信號到來

我們說丟幀是因為主線程做了耗時操作，為什么主線程做了耗時操作就會引起丟幀

原因是，如果在主線程做了耗時操作，就會影響下一幀的繪制，導致界面無法在這個Vsync時間進行刷新，導致丟幀了。

如果在屏幕快要刷新的時候才去OnDraw（）繪制，會丟幀嗎？

這個沒有太大關系，因為Vsync信號是周期的，我們什么時候發起onDraw（）不會影響界面刷新；

五、參考文檔

gityuan大神的 Cherographer原理慕課視頻
