今天我們使用 OpenGL ES 來實現一個繪畫板，主要介紹在 OpenGL ES 中繪制平滑曲線的實現方案。

首先看一下最終效果：

在 iOS 中，有很多種方式可以實現一個繪畫板，比如我的另外一個項目 MFPaintView 就是基于 CoreGraphics 實現的。

然而，使用 OpenGL ES 來實現可以獲得更多的靈活性，比如我們可以自定義筆觸的形狀，這是其他實現方式做不到的。

我們知道，OpenGL ES 中只有 點、直線、三角形 這三種圖元。因此， 怎么在 OpenGL ES 中繪制曲線 ，是我們第一個要解決的問題，也是最復雜的問題。

我們會使用比較大的篇幅來講解這個問題。至于繪畫板的其他功能實現，并不是說不重要，只是說其他的繪畫板實現方式，也會有類似的邏輯，所以這部分會放在最后再簡單介紹一下。

一、怎么繪制曲線

在 OpenGL ES 中繪制曲線的方式，就是 將曲線拆分成點序列來繪制 。

因為要繪制點，所以我們采取的是 點圖元 。即我們要把頂點數據當成 點 來繪制，并且每個點都要繪制出筆觸的紋理。關鍵步驟如下：

指定圖元類型：

glDrawArrays(GL_POINTS, 0, self.vertexCount);

頂點著色器：

attribute vec4 Position;uniform float Size;void main (void) { gl_Position = Position; gl_PointSize = Size;}

片段著色器：

precision highp float;uniform float R;uniform float G;uniform float B;uniform float A;uniform sampler2D Texture;void main (void) { vec4 mask = texture2D(Texture, vec2(gl_PointCoord.x, 1.0 - gl_PointCoord.y)); gl_FragColor = A * vec4(R, G, B, 1.0) * mask;}

這里的關鍵點在于 gl_PointCoord 這個內置變量，當我們使用點圖元的時候，可以通過這個變量獲取到 當前像素在點圖元中的歸一化坐標 。

但是這個坐標的原點是在左上角，這和紋理坐標在豎直方向上是相反的。所以從紋理讀取顏色的時候，要做一個 y 坐標的轉換。

接下來，我們通過 UITouch 來獲取觸摸點的位置，然后算出歸一化的頂點坐標。

- (void)touchesMoved:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event { [super touchesMoved:touches withEvent:event]; [self addPointWithTouches:touches];}

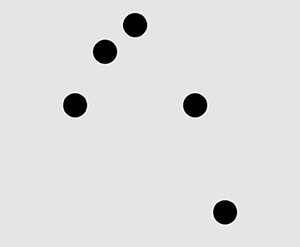

但是由于 iOS 系統觸摸事件的派發頻率有限，我們最終得到的只能是稀疏的點。如下圖所示，每個觸摸點之間的間隔會比較大。

二、怎么繪制密集的點

很容易想到，只需要在兩個點之間，按照一定的密度進行插值，就可以繪制出連續的軌跡。

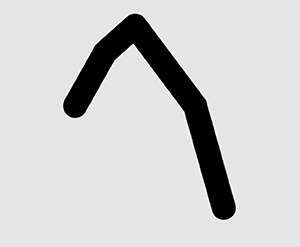

但是很明顯，我們的繪制結果是折線，并不平滑。

三、怎么使曲線變平滑

解決點連接不平滑的問題，一般是使用貝塞爾曲線。這種方案在 MFPaintView 中也得到了很好的應用。

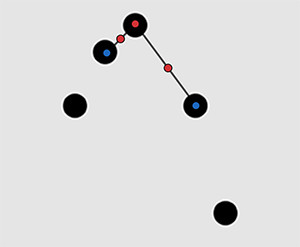

具體的做法是使用 兩個頂點間的中點 和 一個頂點 ，來構造一條貝塞爾曲線。如下圖，圖中的 3 個 紅點 被用來構造一條貝塞爾曲線。

于是，我們的問題就變成了 怎么在 OpenGL ES 中繪制貝塞爾曲線 。相當于已知貝塞爾曲線的 3 個關鍵點，反向來求曲線上的點序列。

我們知道貝塞爾曲線的方程是 P = (1 - t)^2 * P0 + 2 * t * (1 - t) * P1 + t^2 * P2 ， t 是唯一的變量，其取值范圍是 0 ~ 1 。

所以我們可以采取線性取值的方式，每一條貝塞爾曲線取 n 個點（ n 是個確定的常量）。只要依次往方程中代入 1 / n 、 2 / n 、 ... n / n ，就可以得到一個點序列。

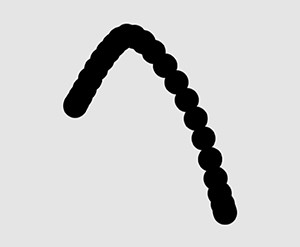

先將 n 取一個比較小的值，這樣比較容易看出存在的問題。我們發現， 點序列的間隔并不均勻 。原因有兩個：

不同貝塞爾曲線的長度不一樣，使用同一個 n 值，算出來的點的疏密程度肯定不同。 由于貝塞爾曲線隨著 t 增長，曲線長度的增長并不是線性的。按照我們上面的算法，最終會得到的結果是 兩頭比較稀疏，中間比較密集 。

四、怎么生成均勻的點序列

貝塞爾曲線生成均勻的點序列，涉及到了一個經典的「貝塞爾曲線勻速運動」問題。

這個問題的推導和計算比較復雜。如果你有興趣，可以閱讀一下文末的兩篇文章。由于我還不能完全領悟，就不在這里誤導大家了。

簡單來說，就是我們通過一系列的騷操作，封裝了一個方法，只需要傳入貝塞爾曲線的 3 個關鍵點和筆觸尺寸，就可以獲取均勻的點序列。

+ (NSArray <NSValue *>*)pointsWithFrom:(CGPoint)from to:(CGPoint)tocontrol:(CGPoint)control pointSize:(CGFloat)pointSize;

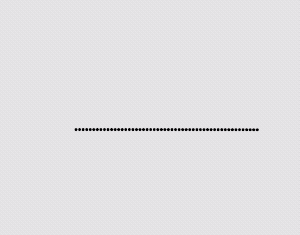

下面我們固定貝塞爾曲線的 起始點 和 控制點 ，只移動 終止點 ，來驗證一下這個方法是否可靠。

可以看到，在移動過程中，點和點的距離基本是保持一致的，并且是均勻的。通過這個「神奇」的方法，我們終于畫出了平滑且均勻的曲線。

五、繪畫板功能實現

終于講完了最麻煩的部分，接下來簡單介紹一下繪畫板基本功能的實現。

1、顏色混合

在以往的例子中，我們在開始一次渲染之前，都會調用 glClear(GL_COLOR_BUFFER_BIT) 來清除畫布，因為我們不希望保留上次的渲染結果。

但是對于一個繪畫板來說，我們要不斷地往畫布上畫東西，所以是希望保留上次結果的。因此，在繪制之前不能執行清除的操作。

另外，由于我們的畫筆可能是半透明的，所以新繪制的顏色需要和畫布上已經存在的顏色進行混合。因此在繪制開始之前，需要開啟混合選項。

glEnable(GL_BLEND);glBlendFunc(GL_ONE, GL_ONE_MINUS_SRC_ALPHA);

2、筆觸調整

筆觸有 3 個屬性可以調整： 顏色、尺寸、形狀 。它們本質上都是對點圖元的調整，通過 uniform 變量的形式，將顏色、尺寸、紋理傳入著色器并應用。

3、橡皮擦

GLPaintView 在初始化的時候，需要傳入一個背景色參數，當用戶切換到橡皮擦功能的時候，內部只是單純地將畫筆的顏色切換成背景色，于是就產生了橡皮擦的效果。

4、撤銷重做

撤銷重做功能需要依賴兩個棧來實現。我們把用戶的手指從 按下屏幕到離開屏幕 這一過程中產生的數據，定義為一個操作對象，這個操作對象保存了歸一化后的點序列，以及點的屬性。

@interface MFPaintModel : NSObject/// 筆刷尺寸@property (nonatomic, assign) CGFloat brushSize;/// 筆刷顏色@property (nonatomic, strong) UIColor *brushColor;/// 筆刷模式@property (nonatomic, assign) GLPaintViewBrushMode brushMode;/// 筆觸紋理圖片文件名@property (nonatomic, copy) NSString *brushImageName;/// 點序列@property (nonatomic, copy) NSArray<NSValue *> *points;@end

撤銷重做的代碼實現大概像這樣子：

- (void)undo { if ([self.operationStack isEmpty]) { return; } MFPaintModel *model = self.operationStack.topModel; [self.operationStack popModel]; [self.undoOperationStack pushModel:model]; [self reDraw];}- (void)redo { if ([self.undoOperationStack isEmpty]) { return; } MFPaintModel *model = self.undoOperationStack.topModel; [self.undoOperationStack popModel]; [self.operationStack pushModel:model]; [self drawModel:model];}

需要注意的是，由于 撤銷操作 需要先清除畫布，所以每次都需要重繪。而 重做操作 可以利用上次繪制的結果，所以每次只需要繪制一個步驟即可。

源碼

請到 GitHub 上查看完整代碼。
