.NET新能源汽車鋰電池檢測程序UI掛死問題分析

瀏覽：251日期：2022-06-09 10:01:50

一：背景

1. 講故事

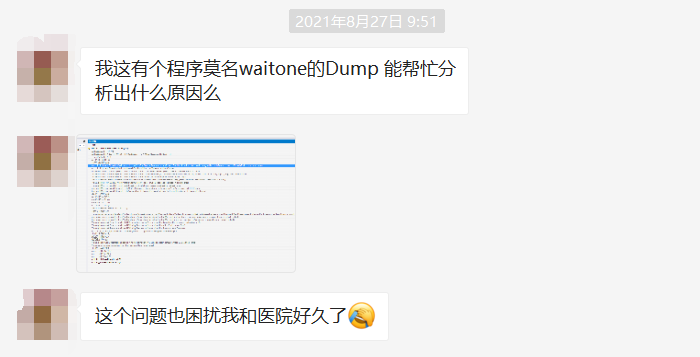

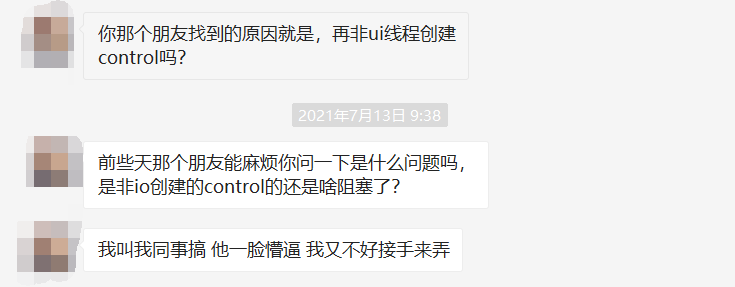

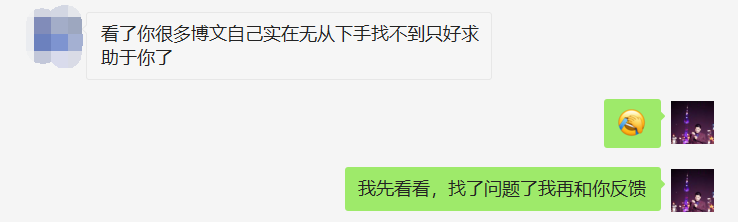

這世間事說來也奇怪，近兩個月有三位朋友找到我，讓我幫忙分析下他的程序hangon現象，這三個dump分別涉及：醫療，新能源，POS系統。截圖如下：

那這篇為什么要拿其中的 新能源 說事呢？因為這位朋友解決的最順利，在提供的一些線索后比較順利的找出了問題代碼。

說點題外話，我本人對 winform 是不熟的，又奈何它三番五次的出現在我的視野里，所以我決定寫一篇文章好好的總結下，介于沒有太多的參考資料，能力有限，只能自己試著解讀。

二： Windbg 分析

1. 程序現象

開始之前先吐槽一下，這幾位大佬抓的dump文件都是 wow64，也就是用64bit任務管理器抓了32bit的程序，見如下輸出：

wow64cpu!CpupSyscallStub+0x9:00000000`756d2e09 c3      ret

所以就不好用 windbg preview 來分析了，首先要用 !wow64exts.sw 將 64bit 轉為 32bit ，本篇用的是 windbg10，好了，既然是UI卡死，首當其沖就是要看一下UI線程到底被什么東西卡住了，可以用命令 !clrstack 看一下。

0:000:x86> !clrstack OS Thread Id: 0x1d90 (0)Child SP       IP Call Site0019ee6c 0000002b [HelperMethodFrame_1OBJ: 0019ee6c] System.Threading.WaitHandle.WaitOneNative(System.Runtime.InteropServices.SafeHandle, UInt32, Boolean, Boolean)0019ef50 6c4fc7c1 System.Threading.WaitHandle.InternalWaitOne(System.Runtime.InteropServices.SafeHandle, Int64, Boolean, Boolean)0019ef68 6c4fc788 System.Threading.WaitHandle.WaitOne(Int32, Boolean)0019ef7c 6e094e7e System.Windows.Forms.Control.WaitForWaitHandle(System.Threading.WaitHandle)0019efbc 6e463b96 System.Windows.Forms.Control.MarshaledInvoke(System.Windows.Forms.Control, System.Delegate, System.Object[], Boolean)0019efc0 6e09722b [InlinedCallFrame: 0019efc0] 0019f044 6e09722b System.Windows.Forms.Control.Invoke(System.Delegate, System.Object[])0019f078 6e318556 System.Windows.Forms.WindowsFormsSynchronizationContext.Send(System.Threading.SendOrPostCallback, System.Object)0019f090 6eef65a8 Microsoft.Win32.SystemEvents+SystemEventInvokeInfo.Invoke(Boolean, System.Object[])0019f0c4 6eff850c Microsoft.Win32.SystemEvents.RaiseEvent(Boolean, System.Object, System.Object[])0019f110 6eddb134 Microsoft.Win32.SystemEvents.OnUserPreferenceChanged(Int32, IntPtr, IntPtr)0019f130 6f01f0b0 Microsoft.Win32.SystemEvents.WindowProc(IntPtr, Int32, IntPtr, IntPtr)0019f134 001cd246 [InlinedCallFrame: 0019f134] 0019f2e4 001cd246 [InlinedCallFrame: 0019f2e4] 0019f2e0 6dbaefdc DomainBoundILStubClass.IL_STUB_PInvoke(MSG ByRef)0019f2e4 6db5e039 [InlinedCallFrame: 0019f2e4] System.Windows.Forms.UnsafeNativeMethods.DispatchMessageW(MSG ByRef)0019f318 6db5e039 System.Windows.Forms.Application+ComponentManager.System.Windows.Forms.UnsafeNativeMethods.IMsoComponentManager.FPushMessageLoop(IntPtr, Int32, Int32)0019f31c 6db5dc49 [InlinedCallFrame: 0019f31c] 0019f3a4 6db5dc49 System.Windows.Forms.Application+ThreadContext.RunMessageLoopInner(Int32, System.Windows.Forms.ApplicationContext)0019f3f4 6db5dac0 System.Windows.Forms.Application+ThreadContext.RunMessageLoop(Int32, System.Windows.Forms.ApplicationContext)0019f420 6db4a7b1 System.Windows.Forms.Application.Run(System.Windows.Forms.Form)0019f434 003504a3 xxx.Program.Main()0019f5a8 6f191366 [GCFrame: 0019f5a8]

從調用棧上看，代碼是由于 Microsoft.Win32.SystemEvents.OnUserPreferenceChanged 被觸發，然后在 System.Windows.Forms.Control.WaitForWaitHandle處被卡死，從前者的名字上就能看到，OnUserPreferenceChanged（用戶首選項） 是一個系統級別的 Microsoft.Win32.SystemEvents 事件，那到底是什么導致了這個系統事件被觸發，為此我查了下資料，大概是說：如果應用程序的 Control 注冊了這些系統級事件，那么當windows發出 WM_SYSCOLORCHANGE, WM_DISPLAYCHANGED, WM_THEMECHANGED（主題，首選項，界面顯示）消息時，這些注冊了系統級事件的 Control 的handle將會被執行，比如刷新自身。

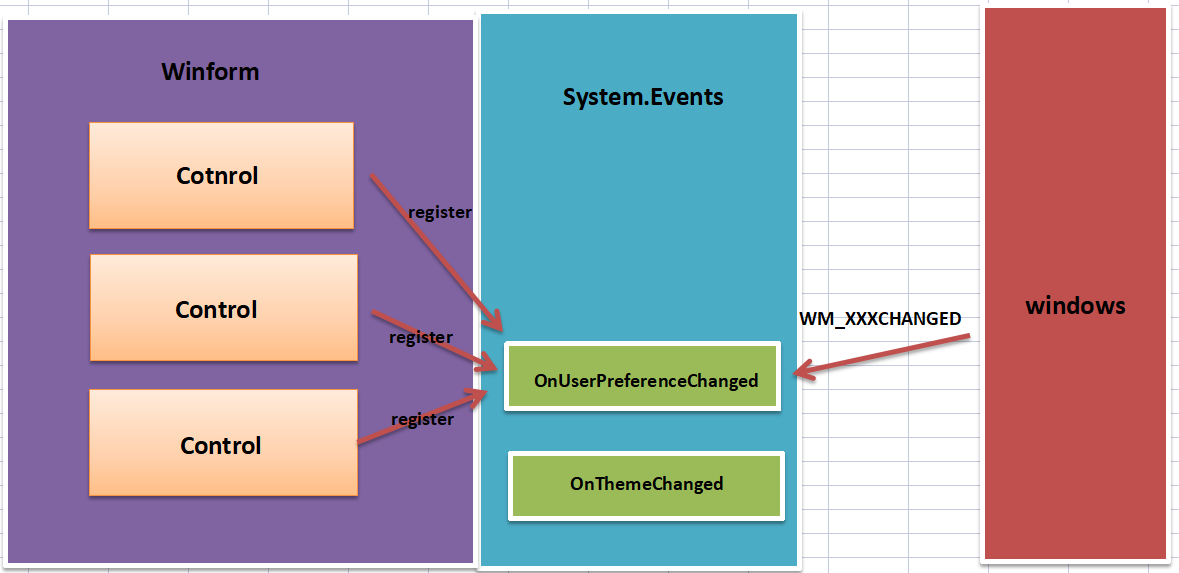

覺得文字比較拗口的話，我試著畫一張圖來闡明一下。

從本質上來說，它就是一個觀察者模式，但這和UI卡死沒有半點關系，充其量就是解決問題前需要了解的背景知識，還有一個重要概念沒有說，那就是： WindowsFormsSynchronizationContext 。

2. 理解 WindowsFormsSynchronizationContext

為什么一定要了解 WindowsFormsSynchronizationContext 呢？理解了它，你就搞明白了為什么會卡死，我們知道 winform 的UI線程是一個 STA 模型，它的一個特點就是單線程，其他線程想要更新Control，都需要調度到UI線程的Queue隊列中，不存在也不允許并發更新Control的情況，參考如下：

0:000:x86> !tThreadCount:      207UnstartedThread:  0BackgroundThread: 206PendingThread:    0DeadThread:       0Hosted Runtime:   no     Lock         ID OSID ThreadOBJ    State GC Mode     GC Alloc Context  Domain   Count Apt Exception   0    1 1d90 003e2430   2026020 Preemptive  00000000:00000000 003db8b8 0     STA    2    2 2804 003f0188     2b220 Preemptive  00000000:00000000 003db8b8 0     MTA (Finalizer)

Winform 還有一個特點：它會給那些創建 Control 的線程配一個 WindowsFormsSynchronizationContext 同步上下文，也就是說如果其他線程想要更新那個 Control，那就必須將更新的值通過 WindowsFormsSynchronizationContext 調度到那個創建它的線程上，這里的線程不僅僅是 UI 線程哦，有了這些基礎知識后，再來分析下為什么會被卡死。

3. 卡死的真正原因

再重新看下主線程的調用棧，它的走勢是這樣的： OnUserPreferenceChanged -> WindowsFormsSynchronizationContext.Send -> Control.MarshaledInvoke -> WaitHandle.WaitOneNative，哈哈，有看出什么問題嗎？？？

眼尖的朋友會發現，為什么主線程會調用 WindowsFormsSynchronizationContext.Send 方法呢？難道那個注冊 handler的 Control 不是由主線程創建的嗎？要想回答這個問題，需要看一下 WindowsFormsSynchronizationContext 類的 destinationThreadRef 字段值，源碼如下：

public sealed class WindowsFormsSynchronizationContext : SynchronizationContext, IDisposable{    private Control controlToSendTo;    private WeakReference destinationThreadRef;}

可以用 !dso 命令把線程棧上的 WindowsFormsSynchronizationContext 給找出來，簡化輸出如下：

0:000:x86> !dsoOS Thread Id: 0x1d90 (0)ESP/REG  Object   Name0019ED70 027e441c System.Windows.Forms.WindowsFormsSynchronizationContext0019EDC8 112ee43c Microsoft.Win32.SafeHandles.SafeWaitHandle0019F078 11098b74 System.Windows.Forms.WindowsFormsSynchronizationContext0019F080 1107487c Microsoft.Win32.SystemEvents+SystemEventInvokeInfo0019F08C 10fa386c System.Object[]    (System.Object[])0019F090 1107487c Microsoft.Win32.SystemEvents+SystemEventInvokeInfo0019F0AC 027ebf60 System.Object0019F0C0 10fa386c System.Object[]    (System.Object[])0019F0C8 027ebe3c System.Object0019F0CC 10fa388c Microsoft.Win32.SystemEvents+SystemEventInvokeInfo[]...0:000:x86> !do 11098b74Name:System.Windows.Forms.WindowsFormsSynchronizationContextFields:      MT    Field   Offset Type VT     Attr    Value Name6dbd8f30  40025678 ...ows.Forms.Control  0 instance 11098c24 controlToSendTo6c667c2c  4002568c System.WeakReference  0 instance 11098b88 destinationThreadRef0:000:x86> !do 11098b88Name:System.WeakReferenceFields:      MT    Field   Offset Type VT     Attr    Value Name6c66938c  40007054System.IntPtr  1 instance  86e426c m_handle0:000:x86> !do poi(86e426c)Name:System.Threading.ThreadFields:      MT    Field   Offset Type VT     Attr    Value Name6c663cc4  40018a5       24 System.Int32  1 instance2 m_Priority6c663cc4  40018a6       28 System.Int32  1 instance7 m_ManagedThreadId6c66f3d8  40018a7       2c       System.Boolean  1 instance1 m_ExecutionContextBelongsToOuterScope

果然不出所料, 從卦象上看 Thread=7 線程上有 Control 注冊了系統事件，那 Thread=7 到底是什么線程呢？可以通過 !t 查看。

0:028:x86> !tThreadCount:      207UnstartedThread:  0BackgroundThread: 206PendingThread:    0DeadThread:       0Hosted Runtime:   no     Lock         ID OSID ThreadOBJ    State GC Mode     GC Alloc Context  Domain   Count Apt Exception   0    1 1d90 003e2430   2026020 Preemptive  00000000:00000000 003db8b8 0     STA    2    2 2804 003f0188     2b220 Preemptive  00000000:00000000 003db8b8 0     MTA (Finalizer)   28    7 27f0 0b29cd30   3029220 Preemptive  00000000:00000000 003db8b8 0     MTA (Threadpool Worker)

從卦象上看： ID=7 是一個線程池線程，而且是 MTA 模式，按理說它應該將創建控件的邏輯調度給UI線程，而不是自己創建，所以UI線程一直在 WaitOneNative 處等待 7號線程消息泵響應，所以導致了無限期等待。

4. 7號線程到底創建了什么控件

這又是一個考驗底層知識的問題，也困擾著我至今，太難了，我曾今嘗試著把 UserPreferenceChangedEventHandler 事件上的所有 handles 撈出來，寫了一個腳本大概如下：

"use strict";// 32bitlet arr = ["xxxx"];function initializeScript() { return [new host.apiVersionSupport(1, 7)]; }function log(str) { host.diagnostics.debugLog(str + "\n"); }function exec(str) { return host.namespace.Debugger.Utility.Control.ExecuteCommand(str); }function invokeScript() {    for (var address of arr) {var commandText = ".printf \"%04x\", poi(poi(poi(poi(" + address + "+0x4)+0xc)+0x4))";var output = exec(commandText).First();if (parseInt(output) == 0) continue; //not exists thread infocommandText = ".printf \"%04x\", poi(poi(poi(poi(poi(" + address + "+0x4)+0xc)+0x4))+0x28)";output = exec(commandText).First();//thread idvar tid = parseInt(output);if (tid > 1) log("Thread=" + tid + ",systemEventInvokeInfo=" + address);    }}

輸出結果：

||2:2:438> !wow64exts.sw
Switched to Guest (WoW) mode
Thread=7,systemEventInvokeInfo=1107487c

從輸出中找到了 7號線程 對應的處理事件 systemEventInvokeInfo ，然后對其追查如下：

0:028:x86> !do 1107487cName:Microsoft.Win32.SystemEvents+SystemEventInvokeInfoFields:      MT    Field   Offset Type VT     Attr    Value Name6c65ae34  4002e9f4 ...ronizationContext  0 instance 11098b74 _syncContext6c6635ac  4002ea08      System.Delegate  0 instance 1107485c _delegate0:028:x86> !DumpObj /d 1107485cName:Microsoft.Win32.UserPreferenceChangedEventHandlerFields:      MT    Field   Offset Type VT     Attr    Value Name6c66211c  40002b04System.Object  0 instance 110747bc _target6c66211c  40002b18System.Object  0 instance 00000000 _methodBase6c66938c  40002b2cSystem.IntPtr  1 instance  6ebdc00 _methodPtr6c66938c  40002b3       10System.IntPtr  1 instance0 _methodPtrAux6c66211c  40002bd       14System.Object  0 instance 00000000 _invocationList6c66938c  40002be       18System.IntPtr  1 instance0 _invocationCount0:028:x86> !DumpObj /d 110747bcName:DevExpress.LookAndFeel.Design.UserLookAndFeelDefault

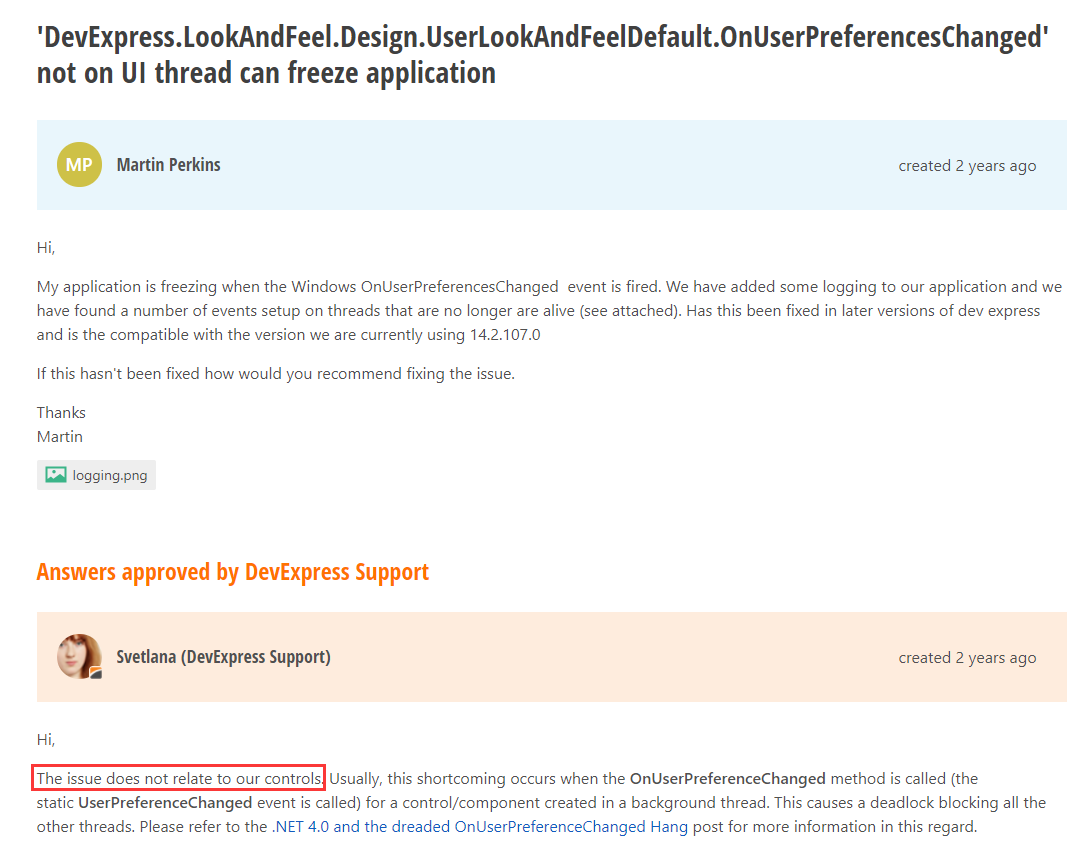

從輸出中可以看到，最后的控件是 DevExpress.LookAndFeel.Design.UserLookAndFeelDefault ，我以為找到了答案，拿著這個結果去 google，結果 devExpress 踢皮球，截圖如下：

咳，到這里貌似就查不下去了，有其他資料上說 Control 在跨線程注冊 handler 時會經過 MarshalingControl ，所以在這個控件設置bp斷點是能夠抓到的，參考命令如下：

bp xxx ".echo MarshalingControl creation detected. Callstack follows.;!clrstack;.echo

這里我就沒法驗證了。

三：總結

雖然知道這三起事故都是由于非UI線程創建Control所致，但很遺憾的是我盡了最大的知識邊界還沒有找到最重要的罪魁禍首，不過值得開心的是基于現有線索有一位朋友終于找到了問題代碼，真替他開心
