什么是COM組件？

1.COM組件是以WIN32動態鏈接庫（DLL）或可執行文件（EXE）形式發布的可執行代碼組成。

2.COM組件是一些小的二進制可執行文件，必須以二進制的形式發布。

3.COM組件可以給應用程序、操作系統以及其它組件提供服務。

4.自定義的COM組件可以在運行時刻同其它組件連接起來構成某個應用程序。

5.COM組件必須是動態鏈接的。

使用COM組件需要注意：

1.必須要保證升級應用時不破壞與以前版本的向后兼容性；

2.必須要做到擴展系統服務時不依賴于特定的操作系統。

COM組件不是一種計算機語言；

COM組件不是DLL，只是利用DLL來給組件提供動態鏈接的能力；

COM組件不是API函數集；

COM組件不是類；

COM組件中的接口是一組由組件實現的，提供給客戶使用的函數（在COM中的接口是一個包含函數指針數組的內存結構，數組元素是一個由組件實現的函數地址）。DLL的接口就是它所輸出的函數。

一：背景

1.講故事

最近遇到了好幾起和 COM 相關的Dump,由于對 COM 整體運作不是很了解，所以分析此類dump還是比較頭疼的，比如下面這個經典的 COM 調用棧。

0:044> ~~[138c]swin32u!NtUserMessageCall+0x14:00007ffc`5c891184 c3      ret0:061> k # Child-SP  RetAddr       Call Site00 0000008c`00ffec68 00007ffc`5f21bfbe     win32u!NtUserMessageCall+0x1401 0000008c`00ffec70 00007ffc`5f21be38     user32!SendMessageWorker+0x11e02 0000008c`00ffed10 00007ffc`124fd4af     user32!SendMessageW+0xf803 0000008c`00ffed70 00007ffc`125e943b     xxx!DllUnregisterServer+0x3029f04 0000008c`00ffeda0 00007ffc`125e9685     xxx!DllUnregisterServer+0x11c22b05 0000008c`00ffede0 00007ffc`600b50e7     xxx!DllUnregisterServer+0x11c47506 0000008c`00ffee20 00007ffc`60093ccd     ntdll!LdrpCallInitRoutine+0x6f07 0000008c`00ffee90 00007ffc`60092eef     ntdll!LdrpProcessDetachNode+0xf508 0000008c`00ffef60 00007ffc`600ae319     ntdll!LdrpUnloadNode+0x3f09 0000008c`00ffefb0 00007ffc`600ae293     ntdll!LdrpDecrementModuleLoadCountEx+0x710a 0000008c`00ffefe0 00007ffc`5cd7c00e     ntdll!LdrUnloadDll+0x930b 0000008c`00fff010 00007ffc`5d47cf78     KERNELBASE!FreeLibrary+0x1e0c 0000008c`00fff040 00007ffc`5d447aa3     combase!CClassCache::CDllPathEntry::CFinishObject::Finish+0x28 [onecore\com\combase\objact\dllcache.cxx @ 3420] 0d 0000008c`00fff070 00007ffc`5d4471a9     combase!CClassCache::CFinishComposite::Finish+0x4b [onecore\com\combase\objact\dllcache.cxx @ 3530] 0e 0000008c`00fff0a0 00007ffc`5d3f1499     combase!CClassCache::FreeUnused+0xdd [onecore\com\combase\objact\dllcache.cxx @ 6547] 0f 0000008c`00fff650 00007ffc`5d3f13c7     combase!CoFreeUnusedLibrariesEx+0x89 [onecore\com\combase\objact\dllapi.cxx @ 117] 10 (Inline Function) --------`--------     combase!CoFreeUnusedLibraries+0xa [onecore\com\combase\objact\dllapi.cxx @ 74] 11 0000008c`00fff690 00007ffc`6008a019     combase!CDllHost::MTADllUnloadCallback+0x17 [onecore\com\combase\objact\dllhost.cxx @ 929] 12 0000008c`00fff6c0 00007ffc`6008bec4     ntdll!TppTimerpExecuteCallback+0xa913 0000008c`00fff710 00007ffc`5f167e94     ntdll!TppWorkerThread+0x64414 0000008c`00fffa00 00007ffc`600d7ad1     kernel32!BaseThreadInitThunk+0x1415 0000008c`00fffa30 00000000`00000000     ntdll!RtlUserThreadStart+0x21

為了做一個簡單的梳理，我們搭建一個簡單的多語言 COM 互操作。

二：COM 多語言互操作

1. 背景

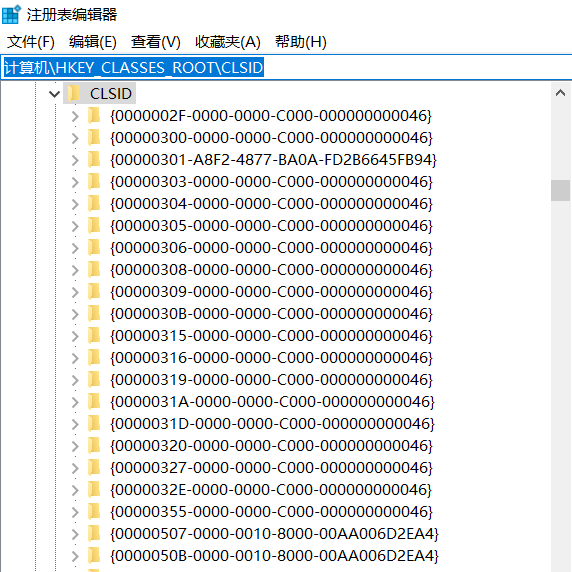

可能很多新生代的程序員都不知道 COM ，最多也只聽過這個名詞，其實在 Windows 上有海量的 COM 組件，這些組件信息都是注冊在 HKEY_CLASSES_ROOT\CLSID 節點目錄，截圖如下：

這個和微服務中的 注冊中心 是一個道理，這一篇我們用 C# 寫一個COM組件，用 C++ 去調用。

2. C# 寫一個 COM 組件

寫一個 .NET Framework 4.8 下的 32bit FlyCom 組件，一個接口，一個實現類，具體原理后續再分析，先搭建嘗嘗鮮， C# 代碼如下：

namespace FlyCom{    [Guid("31A3CED7-B4F1-4D59-881A-EA1D7ABCC4CF")]    public interface BaseFly    {[DispId(1)]string Show(string str);    }    [Guid("270C3ED3-053D-4324-9176-9C3FA2BE58A7")]    [ProgId("FlyCom.Show")]    public class Fly : BaseFly    {public string Show(string str){    return $"str={str}, length={str.Length}";}    }}

這里簡單說一下：

1.Guid

一個是接口(BaseFly) 的唯一碼，即 IID 信息， 一個是 COM組件的 唯一碼，叫做 CLSID。

2.ProgId

因為 GUID 不方便記憶，所以給這個 COM組件 取一個別名叫 FlyCom.Show 。

3.DispId

這個是為了遵循 COM多語言互通下的 vtable調用標準，表示第一個接口方法是 Show，后續再聊。

有了代碼，接下來還要做三個配置。

• 對 COM 的可見性

修改 AssemblyInfo.cs 中的 ComVisible = true，參考如下：

// Setting ComVisible to false makes the types in this assembly not visible// to COM components.  If you need to access a type in this assembly from// COM, set the ComVisible attribute to true on that type.[assembly: ComVisible(true)]

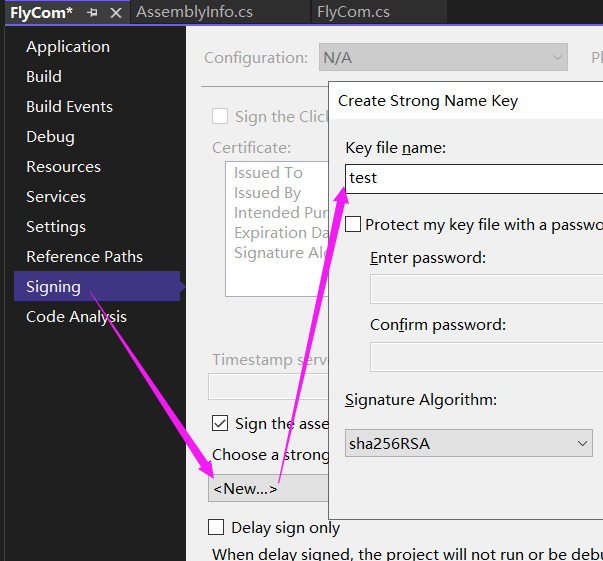

• 生成簽名

一般來說，將 com 放到 注冊表，最好都生成一個強簽名，否則會有警告提示。

• 注冊 com 互操作

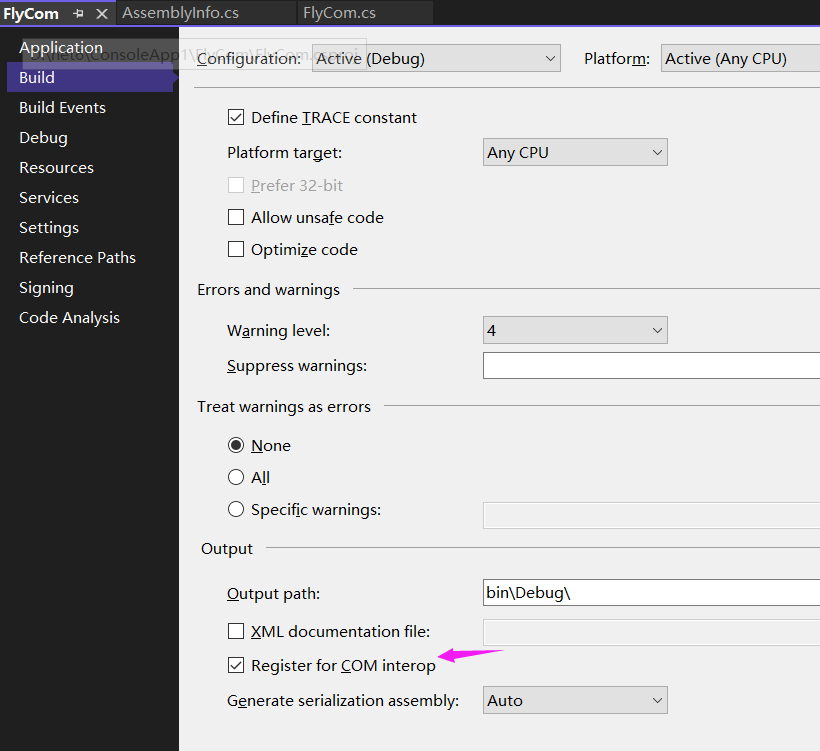

在屬性面板中，選擇 Build 選項卡，選中 Register for COM interop 選項即可。

3. 注冊 COM 到注冊表

要將 com組件 放到注冊表，需要使用注冊表編輯工具 regasm。

Microsoft Windows [版本 10.0.19042.746](c) 2020 Microsoft Corporation. 保留所有權利。C:\Users\Administrator>cd /d C:\Program Files (x86)\Microsoft SDKs\Windows\v10.0A\bin\NETFX 4.8 Tools\x64C:\Program Files (x86)\Microsoft SDKs\Windows\v10.0A\bin\NETFX 4.8 Tools\x64>C:\Windows\Microsoft.NET\Framework\v4.0.30319\regasm.exe D:\net6\ConsoleApp1\FlyCom\bin\Debug\FlyCom.dll /tlb:FlyCom.tlb  /CodeBaseMicrosoft .NET Framework 程序集注冊實用工具版本 4.8.4084.0(適用于 Microsoft .NET Framework 版本 4.8.4084.0)版權所有 (C) Microsoft Corporation。保留所有權利。成功注冊了類型成功注冊了導出到“D:\net6\ConsoleApp1\FlyCom\bin\Debug\FlyCom.tlb”的程序集和類型庫C:\Program Files (x86)\Microsoft SDKs\Windows\v10.0A\bin\NETFX 4.8 Tools\x64>

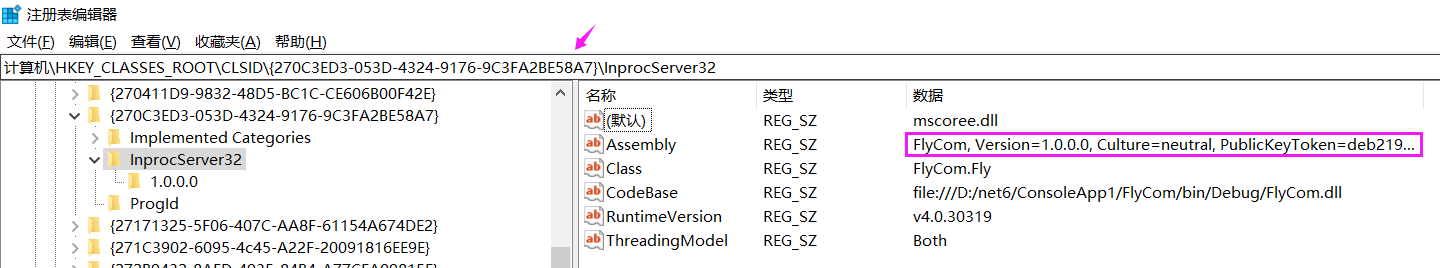

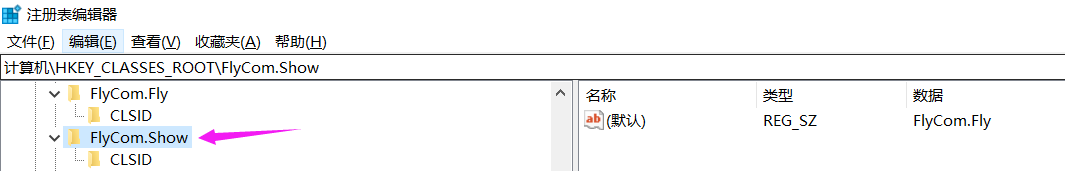

從輸出中可以看到已成功注冊，并且生成了一個 FlyCom.tlb 代理文件，接下來可以到注冊表中驗證一下 GUID=270C3ED3-053D-4324-9176-9C3FA2BE58A7 注冊項以及別名為 FlyCom.Show 的注冊項。

4. 使用 C++ 調用

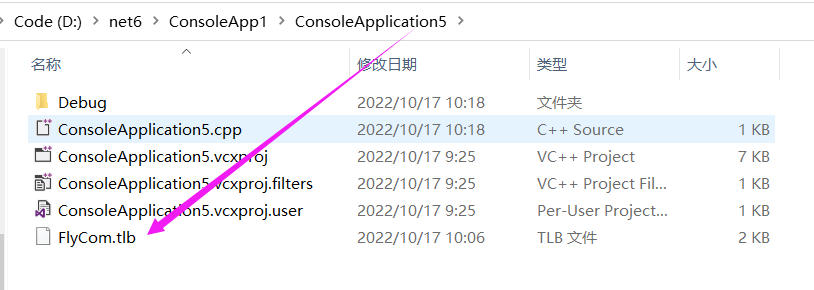

要想 C++ 調用 C# 寫的 COM 組件，就像 RPC 調用一樣，直接自動生成的代理文件即可，將 FlyCom.tlb 復制到 根目錄，并且將程序改成 Win32 位，截圖如下：

接下來就是完整的 C++ 代碼。

#include <Windows.h>#include <string.h>#include <iostream>#import "FlyCom.tlb" named_guids raw_interface_onlyusing namespace std;int main(){	CoInitialize(NULL);	FlyCom::BaseFlyPtr ptr;	ptr.CreateInstance("FlyCom.Show");	wchar_t* c = ptr->Show(L"hello world");	wprintf(L"%s", c);	getchar();}

將程序跑起來后，真的很完美。

從 C++ 調用 COM 的流程圖可以很清楚的看到，這是面向接口編程的方式，非常完美。

三：COM 多語言互通原理

1. 架構圖

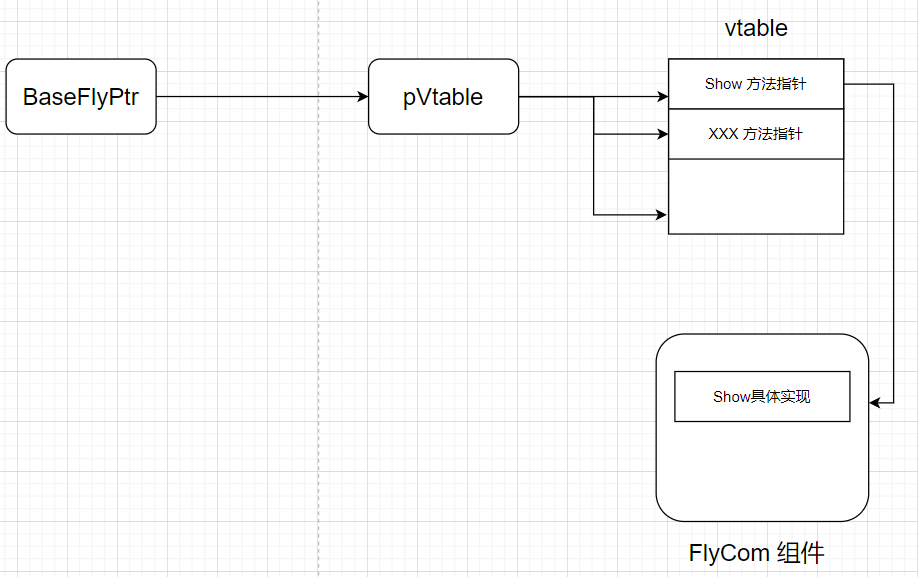

千言萬語不及一張圖。

這就是 COM 能夠實現多語言互通的規范，熟悉 C++ 的朋友肯定知道 vtable ，C++ 能夠實現多態，全靠這玩意，COM 也是用了 vtable 這套模式，所以諸如 JAVA，C#，VBS 必須在二進制層面將代碼組織成上圖這種形式，才能實現 COM 的互通。

所以在 C# 中你看到的 DispId 特性就是為了按照 vtable 方式進行組織，對于 ole32 和 combase 這些 COM 運行環境的基石，我們后續用 windbg 來解讀一下，這一篇就先到這里，希望對你有幫助。
