1、流程

大體流程如下，無論圖像、聲音、ADC數據都是如下流程：

（1）將原信號進行FFT;

（2）將進行FFT得到的數據去掉需要濾波的頻率；

（3）進行FFT逆變換得到信號數據；

2、算法仿真

2.1 生成數據：

#采樣點選擇1400個，因為設置的信號頻率分量最高為600Hz，根據采樣定理知采樣頻率要大于信號頻率2倍，所以這里設置采樣頻率為1400Hz（即一秒內有1400個采樣點）x=np.linspace(0,1,1400)#設置需要采樣的信號，頻率分量有180，390和600y=2*np.sin(2*np.pi*180*x) + 3*np.sin(2*np.pi*390*x)+4*np.sin(2*np.pi*600*x)

2.2 對生成的數據進行FFT變換

yy=fft(y) #快速傅里葉變換yf=abs(fft(y))# 取模yf1=abs(fft(y))/((len(x)/2)) #歸一化處理yf2 = yf1[range(int(len(x)/2))] #由于對稱性，只取一半區間

2.3顯示轉換結果：

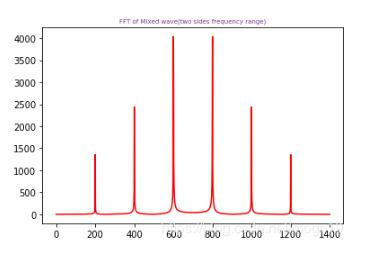

顯示原始FFT模值：

#混合波的FFT（雙邊頻率范圍）plt.figure(2)plt.plot(xf,yf,’r’) #顯示原始信號的FFT模值plt.title(’FFT of Mixed wave(two sides frequency range)’,fontsize=7,color=’#7A378B’) #注意這里的顏色可以查詢顏色代碼表

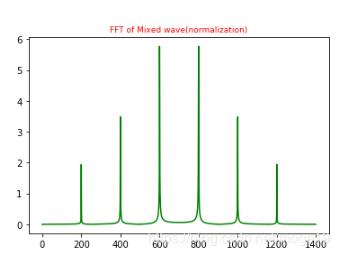

顯示原始FFT歸一化后的模值：

#混合波的FFT（歸一化）plt.figure(3)plt.plot(xf1,yf1,’g’)plt.title(’FFT of Mixed wave(normalization)’,fontsize=9,color=’r’)

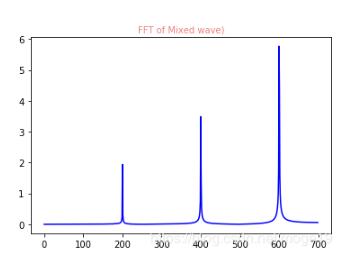

由于對稱，只取一半區間進行顯示

plt.figure(4)plt.plot(xf2,yf2,’b’)plt.title(’FFT of Mixed wave)’,fontsize=10,color=’#F08080’)

3、利用FFT進行濾波

例如將頻率為600HZ的噪聲濾掉，這里直接將該頻段的數據置零：

yy=fft(y) #快速傅里葉變換yreal = yy.real# 獲取實數部分yimag = yy.imag# 獲取虛數部分test_y =yyfor i in range(len(yy)): if i <=900 and i>=500: test_y[i]=0

對置零后的數據進行逆變換：

test = np.fft.ifft(test_y) #對變換后的結果應用ifft函數，應該可以近似地還原初始信號。

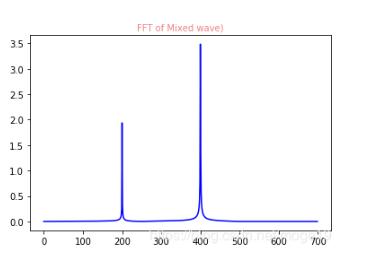

對還原的數據進行FFT變換的結果：

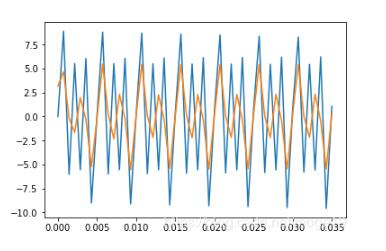

濾波后的數據和原數據相對比:

藍色的為原數據，橙色的為濾波后的數據

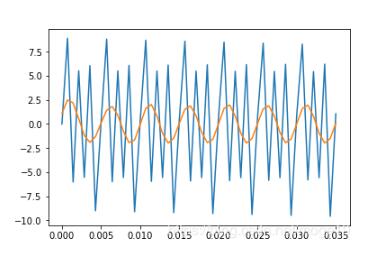

假設將400Hz和600Hz的信號都濾掉得到的信號圖像如下：

4、對隨機噪聲進行濾波

源碼：

noise_size = 1400noise_array = np.random.normal(0, 2, noise_size) adc_value=[] for i in range(noise_size): adc_value.append(0) y= np.array(adc_value) + noise_arrayyy=fft(y) #快速傅里葉變換yf=abs(fft(y))# 取模yf1=abs(fft(y))/((len(y)/2)) #歸一化處理yf2 = yf1[range(int(len(y)/2))] #由于對稱性，只取一半區間#混合波的FFT（雙邊頻率范圍）xf = np.arange(len(y)) plt.figure(1)plt.plot(xf,yf,’r’) #顯示原始信號的FFT模值plt.title(’FFT of Mixed wave(two sides frequency range)’,fontsize=7,color=’#7A378B’) #注意這里的顏色可以查詢顏色代碼表yy=fft(y) #快速傅里葉變換yreal = yy.real# 獲取實數部分yimag = yy.imag# 獲取虛數部分test_y =yyfor i in range(len(yy)): if i <=1200 and i>=200: test_y[i]=0test = np.fft.ifft(test_y) #對變換后的結果應用ifft函數，應該可以近似地還原初始信號。y=testyy=fft(y) #快速傅里葉變換yf=abs(fft(y))# 取模yf1=abs(fft(y))/((len(y)/2)) #歸一化處理yf2 = yf1[range(int(len(y)/2))] #由于對稱性，只取一半區間#混合波的FFT（雙邊頻率范圍）xf = np.arange(len(y)) plt.figure(2)plt.plot(xf,yf,’r’) #顯示原始信號的FFT模值plt.title(’FFT of Mixed wave(two sides frequency range)’,fontsize=7,color=’#7A378B’) #注意這里的顏色可以查詢顏色代碼表

運行結果：

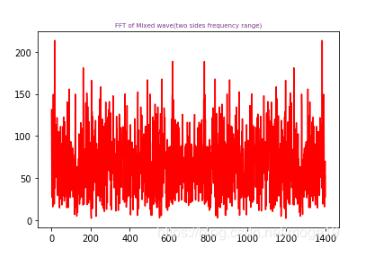

原數據頻譜圖：

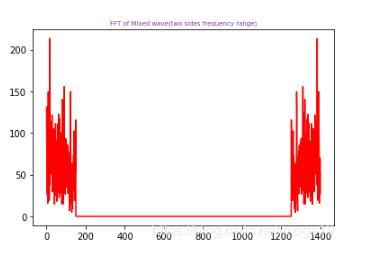

濾波后的頻譜圖：

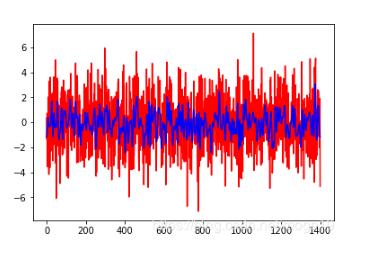

濾波后（藍色線）與原數據（紅色線）對比：
