生活中有很多需要用到關聯圖的地方，至少我認為的是這樣的圖：https://www.echartsjs.com/examples/zh/editor.html?c=graph-npm

我是在使用Word2Vec計算關聯詞的余弦距離之后，想要更好的展示出來的時候，遇到的這種情況，就做了下拓展。

畫圖的步驟主要分為：

1. 將距離數據（或者相關數據）讀入；

2. 按照一定的格式和參數將數據保存為json字符串；

3. 根據json串，繪制關聯圖。

具體而言，主要是：

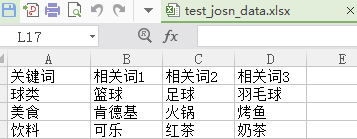

<1>. 首先有一批數據，如圖所示：

<2>. 導入所需要的包

import jsonimport pandas as pdimport randomimport copy

<3>. 產生顏色隨機值的函數

# 隨機顏色def randomcolor_func(): color_char = [’1’,’2’,’3’,’4’,’5’,’6’,’7’,’8’,’9’,’A’,’B’,’C’,’D’,’E’,’F’] color_code = '' for i in range(6): color_code += color_char[random.randint(0,14)] # randint包括前后節點0和14 return '#'+color_code

<4>. 生成隨機坐標

# 隨機坐標#生成隨機數，浮點類型def generate_position(n):# n = 10 for i in range(n): x = round(random.uniform(-2000, 2000), 5) #一定范圍內的隨機數，范圍可變 y = round(random.uniform(-2000, 2000), 5) #控制隨機數的精度round(數值，精度) return x, y

<5>. 生成json格式的節點數據

def create_json(data, weights): # 自定義節點 address_dict = {'nodes':[], 'edges':[]} node_dict = { 'color': '', 'label': '', 'attributes': {}, 'y': None, 'x': None, 'id': '', 'size': None } edge_dict = { 'sourceID': '', 'attributes': {}, 'targetID': '', 'size': None } # 給節點賦值 for ii in range(len(data)): for jj in range(len(data.iloc[ii])): # node，'attributes'屬性可自行設置 node_dict[r'color'] = randomcolor_func() node_dict[r'label'] = data.iloc[ii, jj] x, y = generate_position(1) node_dict[r'y'] = y node_dict[r'x'] = x node_dict[r'id'] = data.iloc[ii, jj] node_dict[r'size'] = int(weights.loc[data.iloc[ii, jj]]) tmp_node = copy.deepcopy(node_dict) address_dict[r'nodes'].append(tmp_node)for ii in range(len(data)): for jj in range(1, len(data.iloc[ii])): # edge edge_dict[r'sourceID'] = data.iloc[ii, 0] edge_dict[r'targetID'] = data.iloc[ii, jj] edge_dict[r'size'] = 2 tmp_edge = copy.deepcopy(edge_dict) address_dict['edges'].append(tmp_edge) return address_dict

<6>. 主函數生成json數據

if __name__ == ’__main__’: # read data data = pd.read_excel(r’test_josn_data.xlsx’, 0) weights = pd.DataFrame({'詞頻':[100, 40, 30, 20, 90, 50, 35, 14, 85, 38, 29, 10]}, index = [’球類’,’籃球’,’足球’,’羽毛球’,’美食’,’肯德基’,’火鍋’,’烤魚’,’飲料’,’可樂’,’紅茶’,’奶茶’]) #建立索引權值列表 address_dict = create_json(data, weights) with open('write_json.json', 'w', encoding=’utf-8’) as f: # json.dump(dict_, f) # 寫為一行 json.dump(address_dict, f, indent=2, ensure_ascii=False) # 寫為多行

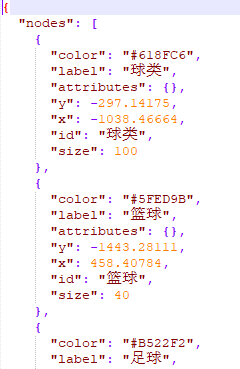

最后形成的json數據如下：

<7>. 繪制關聯圖，里面的文件讀取和保存地址自行修改，write_json.json 就是上面保存的json文件

import pyecharts.options as optsfrom pyecharts.charts import Graphimport jsonwith open(r'D:Python_workspacespyder_spacetest_各種功能write_json.json', encoding=’utf-8’) as f: #設置以utf-8解碼模式讀取文件，encoding參數必須設置，否則默認以gbk模式讀取文件，當文件中包含中文時，會報錯 data = json.load(f)#print(data)nodes = [ { 'x': node['x'], 'y': node['y'], 'id': node['id'], 'name': node['label'], 'symbolSize': node['size'], 'itemStyle': {'normal': {'color': node['color']}}, } for node in data['nodes']]edges = [{'source': edge['sourceID'], 'target': edge['targetID']} for edge in data['edges']]( Graph(init_opts=opts.InitOpts(width='1600px', height='800px')) .add( series_name='', nodes=nodes, links=edges, layout='none', is_roam=True, is_focusnode=True, label_opts=opts.LabelOpts(is_show=True), linestyle_opts=opts.LineStyleOpts(width=0.5, curve=0.3, opacity=0.7), ) .set_global_opts(title_opts=opts.TitleOpts(title='熱詞對應的關聯詞')) .render('關聯詞圖.html'))

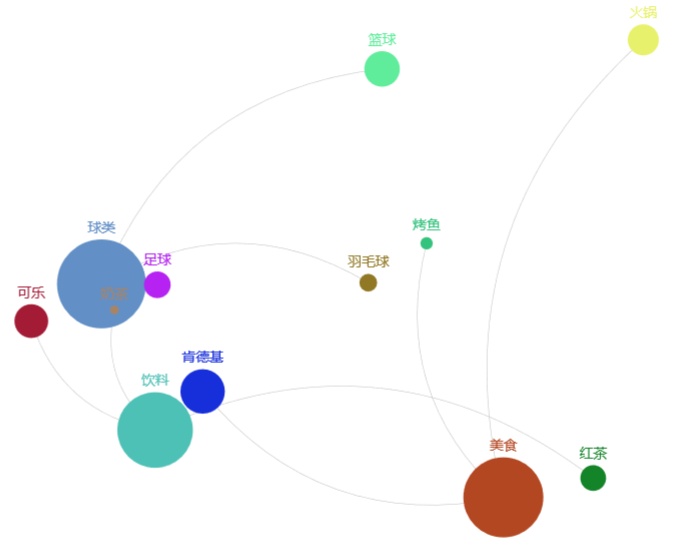

最后，就生成了最開始的那張圖。
