用python的matplotlib畫圖時，往往需要加圖例說明。如果不設置任何參數，默認是加到圖像的內側的最佳位置。

import matplotlib.pyplot as pltimport numpy as np x = np.arange(10) fig = plt.figure()ax = plt.subplot(111) for i in xrange(5): ax.plot(x, i * x, label=’$y = %ix$’ % i) plt.legend() plt.show()

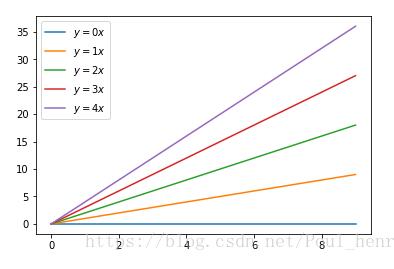

這樣的結果如圖所示：

如果需要將該legend移到圖像外側，有多種方法，這里介紹一種。

在plt.legend()函數中加入若干參數：

plt.legend(bbox_to_anchor=(num1, num2), loc=num3, borderaxespad=num4)

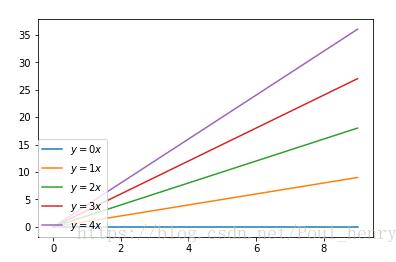

bbox_to_anchor(num1,num2)表示legend的位置和圖像的位置關系，num1表示水平位置，num2表示垂直位置。num1=0表示legend位于圖像的左側垂直線(這里的其它參數設置：num2=0,num3=3,num4=0)。

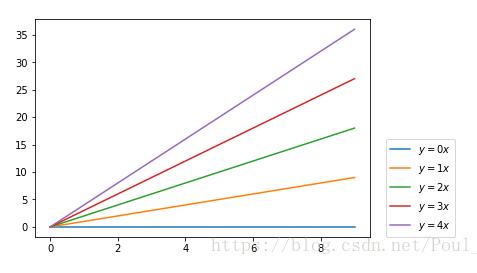

num1=1表示legend位于圖像的右側垂直線(其它參數設置：num2=0,num3=3,num4=0)。

為了美觀，需要將legend放于圖像的外側，而又距離不是太大，一般設num1=1.05。

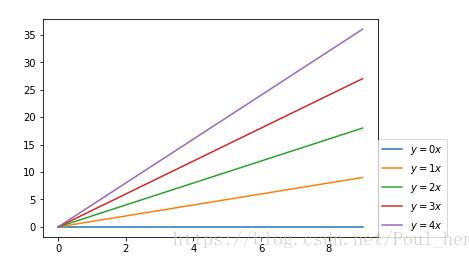

num2=0表示legend位于圖像下側水平線(其它參數設置：num1=1.05,num3=3,num4=0)。

num2=1表示legend位于圖像上側水平線(其它參數設置：num1=1.05,num3=3,num4=0)。

所以，如果希望legend位于圖像的右下，需要將num2設為0,位于圖像的右上，需要將num2設為1。

由于legend是一個方框，bbox_to_anchor=(num1, num2)相當于表示一個點，那么legend的哪個位置位于這個點上呢。參數num3就用以表示哪個位置位于該點。

loc參數對應 Location String Location Code ’best’ 0 ’upper right’ 1 ’upper left’ 2 ’lower left’ 3 ’lower right’ 4 ’right’ 5 ’center left’ 6 ’center right’ 7 ’lower center’ 8 ’upper center’ 9 ’center’ 10

所以，當設bbox_to_anchor=(1.05，0)，即legend放于圖像右下角時，為美觀起見，需要將legend的左下角，即’lower left’放置該點，對應該表的‘Location Code’數字為3，即參數num3置為3或直接設為‘lower left’；而當設bbox_to_anchor=(1.05，1)，即legend放于圖像右上角時，為美觀起見，需要將legend的左上角，即’upper left’放置該點，對應該表的‘Location Code’數字為2，即參數num3置為2或直接設為‘upper left’。

根據參考網址上的解釋，參數num4表示軸和legend之間的填充，以字體大小距離測量，默認值為None，但實際操作中，如果不加該參數，效果是有一定的填充，下面有例圖展示，我這里設為0，即取消填充，具體看個人選擇。

這是將legend放于圖像右下的完整代碼：

import matplotlib.pyplot as pltimport numpy as np x = np.arange(10) fig = plt.figure()ax = plt.subplot(111) for i in xrange(5): ax.plot(x, i * x, label=’$y = %ix$’ % i) plt.legend(bbox_to_anchor=(1.05, 0), loc=3, borderaxespad=0) plt.show()

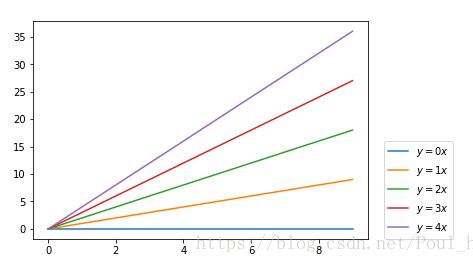

效果展示：

這里legend的‘lower left’置于(1.05, 0)的位置。

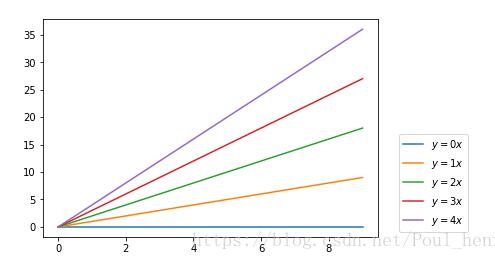

如果不加入參數num4,那么效果為：

legend稍靠上，有一定的填充。

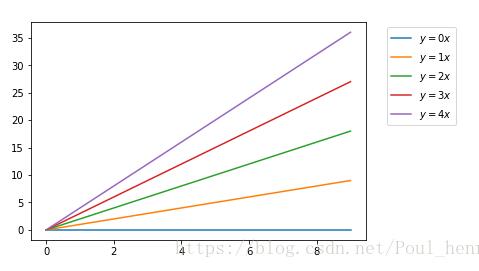

這是將legend放于圖像右上的完整代碼：

import matplotlib.pyplot as pltimport numpy as np x = np.arange(10) fig = plt.figure()ax = plt.subplot(111) for i in xrange(5): ax.plot(x, i * x, label=’$y = %ix$’ % i) plt.legend(bbox_to_anchor=(1.05, 1), loc=2, borderaxespad=0) plt.show()

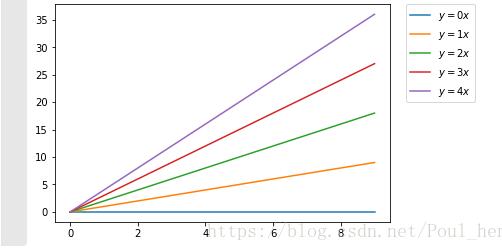

效果展示：

這里legend的‘upper left’置于(1.05, 0)的位置。

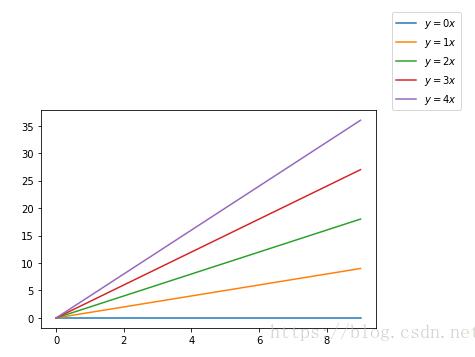

如果不加入參數num4,那么效果為：

legend稍靠下。

以上這篇Python matplotlib畫圖時圖例說明(legend)放到圖像外側詳解就是小編分享給大家的全部內容了，希望能給大家一個參考，也希望大家多多支持好吧啦網。
