使用Python對Syslog信息進行分析并繪圖的實現

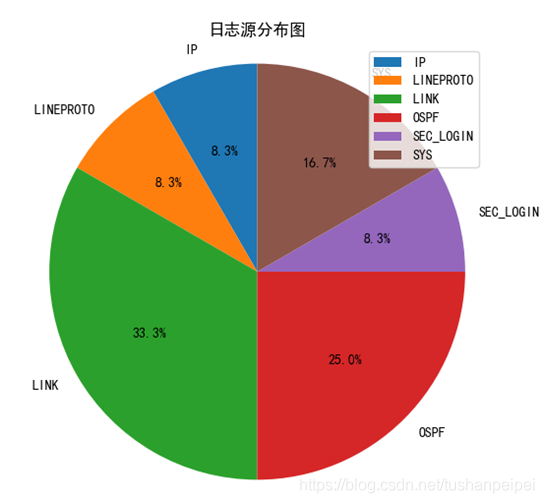

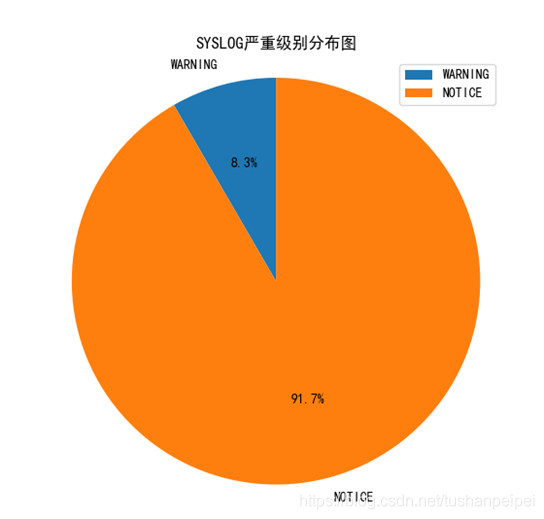

監控Syslog的嚴重級別分布，和日志源分布，并繪圖：
監控OSPF狀態信息：
兩臺CSR1000v，完成Syslog（其中一臺）和OSPF的配置：
logging hosy x.x.x.x /將Syslong日志信息發送給目的主機（運行python）進行處理。
logging trap debugging /監控所有級別的Syslog信息。
ospf配置略。
python腳本：腳本一：監控CSR1000v發送的Syslog Trap信息，并對信息進行分詞處理，寫入數據庫。同時監控OSPF鄰居狀態是否改變。
import socketserverimport refrom dateutil import parserimport osimport sqlite3# facility與ID的對應關系的字典，方便后續分詞時提取對應的信息facility_dict = {0: ’KERN’, 1: ’USER’, 2: ’MAIL’, 3: ’DAEMON’, 4: ’AUTH’, 5: ’SYSLOG’, 6: ’LPR’, 7: ’NEWS’, 8: ’UUCP’, 9: ’CRON’, 10: ’AUTHPRIV’, 11: ’FTP’, 16: ’LOCAL0’, 17: ’LOCAL1’, 18: ’LOCAL2’, 19: ’LOCAL3’, 20: ’LOCAL4’, 21: ’LOCAL5’, 22: ’LOCAL6’, 23: ’LOCAL7’}# severity_level與ID的對應關系的字典，方便后續分詞時提取對應的信息severity_level_dict = {0: ’EMERG’, 1: ’ALERT’, 2: ’CRIT’, 3: ’ERR’, 4: ’WARNING’, 5: ’NOTICE’, 6: ’INFO’, 7: ’DEBUG’}# 分詞處理的類class SyslogUDPHandler(socketserver.BaseRequestHandler): def handle(self):data = bytes.decode(self.request[0].strip()) # 讀取數據# print(data)syslog_info_dict = {’device_ip’: self.client_address[0]}try: # syslog信息如下：<187>83: *Apr 4 00:03:12.969: %LINK-3-UPDOWN: Interface GigabitEthernet2, # changed state to up，我們需要對此進行提煉分詞，并將分詞結果記入到一個字典里面；具體的分詞過程簡單了解即可 syslog_info = re.match(r’^<(d*)>(d*): *(.*): %(w+)-(d)-(w+): (.*)’, str(data)).groups() # print(syslog_info[0]) 提取為整數 例如 185 # 185 二進制為 1011 1001 # 前5位為facility >> 3 獲取前5位 # 后3位為severity_level & 0b111 獲取后3位 syslog_info_dict[’facility’] = (int(syslog_info[0]) >> 3) syslog_info_dict[’facility_name’] = facility_dict[int(syslog_info[0]) >> 3] syslog_info_dict[’logid’] = int(syslog_info[1]) syslog_info_dict[’time’] = parser.parse(syslog_info[2]) syslog_info_dict[’log_source’] = syslog_info[3] syslog_info_dict[’severity_level’] = int(syslog_info[4]) syslog_info_dict[’severity_level_name’] = severity_level_dict[int(syslog_info[4])] syslog_info_dict[’description’] = syslog_info[5] syslog_info_dict[’text’] = syslog_info[6]except AttributeError: # 有些日志會缺失%SYS-5-CONFIG_I, 造成第一個正則表達式無法匹配 , 也無法提取severity_level # 下面的icmp的debug就是示例 # <191>91: *Apr 4 00:12:29.616: ICMP: echo reply rcvd, src 10.1.1.80, dst 10.1.1.253, topology BASE, dscp 0 topoid 0 syslog_info = re.match(r’^<(d*)>(d*): *(.*): (w+): (.*)’, str(data)).groups() print(syslog_info[0]) syslog_info_dict[’facility’] = (int(syslog_info[0]) >> 3) syslog_info_dict[’facility_name’] = facility_dict[int(syslog_info[0]) >> 3] syslog_info_dict[’logid’] = int(syslog_info[1]) syslog_info_dict[’time’] = parser.parse(syslog_info[2]) syslog_info_dict[’log_source’] = syslog_info[3] # 如果在文本部分解析不了severity_level, 切換到syslog_info[0]去獲取 # 185 二進制為 1011 1001 # 前5位為facility >> 3 獲取前5位 # 后3位為severity_level & 0b111 獲取后3位 syslog_info_dict[’severity_level’] = (int(syslog_info[0]) & 0b111) syslog_info_dict[’severity_level_name’] = severity_level_dict[(int(syslog_info[0]) & 0b111)] syslog_info_dict[’description’] = ’N/A’ syslog_info_dict[’text’] = syslog_info[4]# print(syslog_info_dict)# 根據分詞后的字典進行分析，如果用正則表達式匹配到了OSPF狀態有了改變，則打印告警信息if syslog_info_dict[’log_source’] == ’OSPF’: result_ospf = re.findall(’(Process d+), Nbr ([0-9]{1,3}.[0-9]{1,3}.[0-9]{1,3}.[0-9]{1,3}).+to (w+)’, syslog_info_dict[’text’])[0] if result_ospf:print(’OSPF ’+result_ospf[0]+’ Neighbor ’+result_ospf[1]+’ status ’+result_ospf[2])# 將字典信息寫入sqlite數據庫中conn = sqlite3.connect(gl_dbname)cursor = conn.cursor()cursor.execute('insert into syslogdb (time, device_ip, facility, facility_name, severity_level, severity_level_name, logid, log_source, description, text) values (’%s’, ’%s’, %d, ’%s’, %d, ’%s’, %d, ’%s’, ’%s’, ’%s’)' % (syslog_info_dict[’time’].strftime('%Y-%m-%d %H:%M:%S'),syslog_info_dict[’device_ip’],syslog_info_dict[’facility’],syslog_info_dict[’facility_name’],syslog_info_dict[’severity_level’],syslog_info_dict[’severity_level_name’],syslog_info_dict[’logid’],syslog_info_dict[’log_source’],syslog_info_dict[’description’],syslog_info_dict[’text’],))conn.commit()if __name__ == '__main__': # 使用Linux解釋器 & WIN解釋器 global gl_dbname gl_dbname = ’syslog.sqlite’ if os.path.exists(gl_dbname):os.remove(gl_dbname) # 連接數據庫 conn = sqlite3.connect(gl_dbname) cursor = conn.cursor() # 創建數據庫 cursor.execute('create table syslogdb(id INTEGER PRIMARY KEY AUTOINCREMENT, time varchar(64), device_ip varchar(32), facility int, facility_name varchar(32), severity_level int, severity_level_name varchar(32), logid int, log_source varchar(32), description varchar(128), text varchar(1024) )') conn.commit() try:HOST, PORT = '0.0.0.0', 514 # 本地地址與端口server = socketserver.UDPServer((HOST, PORT), SyslogUDPHandler) # 綁定本地地址，端口和syslog處理方法print('Syslog 服務已啟用, 寫入日志到數據庫!!!')server.serve_forever(poll_interval=0.5) # 運行服務器，和輪詢間隔 except (IOError, SystemExit):raise except KeyboardInterrupt: # 捕獲Ctrl+C，打印信息并退出print('Crtl+C Pressed. Shutting down.') finally:conn.commit()
腳本二：讀取數據庫中的信息，并根據信息進行餅圖繪制。
import sqlite3from matplotlib import pyplot as pltfrom syslog_server_to_db import severity_level_dict# 繪制嚴重等級的餅圖def syslog_show_error_level_pie(dbname): # 連接數據庫 conn = sqlite3.connect(dbname) cursor = conn.cursor() # 提取安全級別和數量信息 cursor.execute('select severity_level as level,COUNT(*) as count from syslogdb group by severity_level') yourresults = cursor.fetchall() level_list = [] count_list = [] # 把結果寫入leve_list和count_list的列表 for level_info in yourresults:level_list.append(severity_level_dict[level_info[0]])count_list.append(level_info[1]) print(level_list) print([float(count) for count in count_list]) plt.rcParams[’font.sans-serif’] = [’SimHei’] # 設置中文 # 調節圖形大小，寬，高 plt.figure(figsize=(6, 6)) # 使用count_list的比例來繪制餅圖 # 使用level_list作為注釋 patches, l_text, p_text = plt.pie(count_list, labels=level_list, labeldistance=1.1, autopct=’%3.1f%%’, shadow=False, startangle=90, pctdistance=0.6) # 改變文本的大小 # 方法是把每一個text遍歷。調用set_size方法設置它的屬性 for t in l_text:t.set_size = 30 for t in p_text:t.set_size = 20 # 設置x，y軸刻度一致，這樣餅圖才能是圓的 plt.axis(’equal’) plt.title(’SYSLOG嚴重級別分布圖’) # 主題 plt.legend() plt.show()# 繪制Syslog來源的餅圖def syslog_show_source_pie(dbname): # 連接數據庫 conn = sqlite3.connect(dbname) cursor = conn.cursor() # 提取log源與其對應的數量 cursor.execute('select log_source,COUNT(*) as count from syslogdb group by log_source') yourresults = cursor.fetchall() source_list = [] count_list = [] # 將數據庫的信息，依次寫入兩個列表 for source_info in yourresults:source_list.append(source_info[0])count_list.append(source_info[1]) print(source_list) print([float(count) for count in count_list]) plt.rcParams[’font.sans-serif’] = [’SimHei’] # 設置中文 # 調節圖形大小，寬，高 plt.figure(figsize=(6, 6)) # 使用count_list的比例來繪制餅圖 # 使用level_list作為注釋 patches, l_text, p_text = plt.pie(count_list, labels=source_list, labeldistance=1.1, autopct=’%3.1f%%’, shadow=False, startangle=90, pctdistance=0.6) # 改變文本的大小 # 方法是把每一個text遍歷。調用set_size方法設置它的屬性 for t in l_text:t.set_size = 30 for t in p_text:t.set_size = 20 # 設置x，y軸刻度一致，這樣餅圖才能是圓的 plt.axis(’equal’) plt.title(’日志源分布圖’) # 主題 plt.legend() plt.show()if __name__ == ’__main__’: syslog_show_error_level_pie('syslog.sqlite') syslog_show_source_pie('syslog.sqlite')
參考資料來源：現任明教教主
