下面給大家介紹的是UG12.0怎么設計方形彎管鈑金零件，喜歡的朋友可以一起來學習做一做。

效果圖：

第1步、選用突出塊，在XY面上繪出截面線，截面線為一矩形，長為146mm寬為74mm。

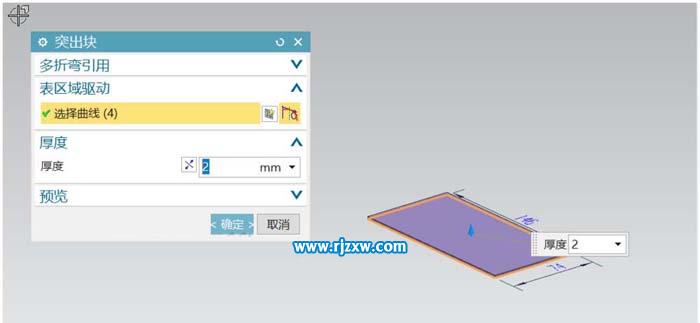

第2步、矩形的中心與坐標原點重合，突出塊的厚度為2mm。

第3步、選用折彎命令，在突出塊表面上繪制折彎線；

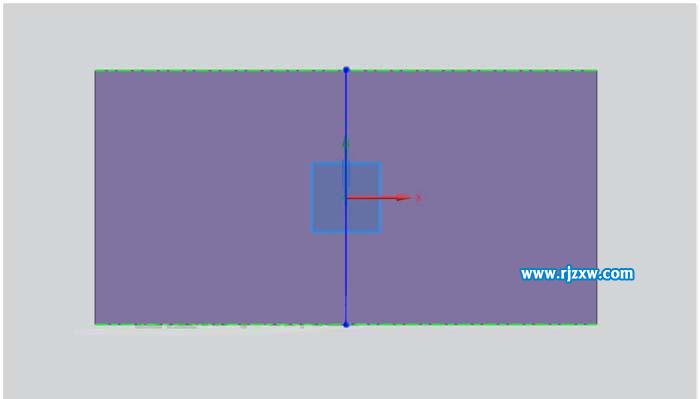

第4步、在草圖中繪一條與Y軸重合的直線作為折彎線，折彎參數為4mm。

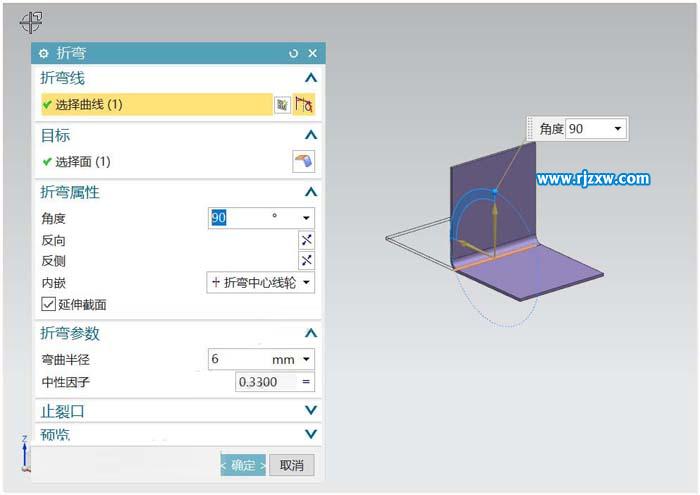

第5步、回到折彎對話框，折彎角度為90，內嵌為折彎中心線輪；折彎半徑為6mm。

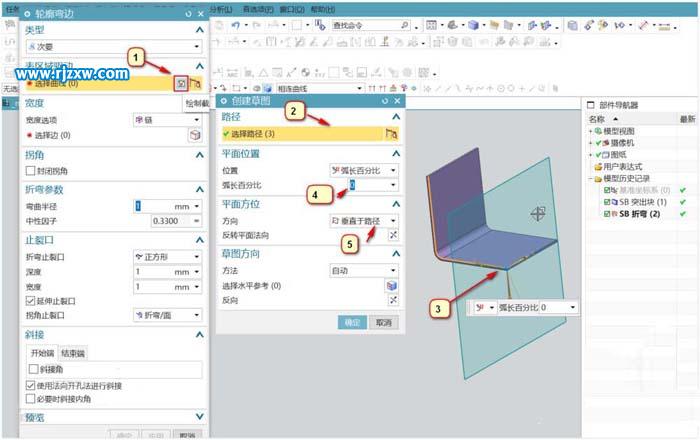

第6步、選用輪廓彎邊，點繪制截面線，在創建草圖對話框中選擇路徑，路徑為所示的3線，平面位置為0%，方向?yàn)榇怪庇诼窂健?/p>

第7步、在草圖中，用輪廓線命令，從新的坐標原點開始繪與T1相切的圓弧，其半徑為6，在圓弧的另一端點繪一相切的直線，直線距離N2為90，再接著從該端點向T1繪一垂直線，垂直線的另一端點距離世界坐標的Z軸為0.1（這個0.1很重要，不要漏了）具體數值如圖所示。

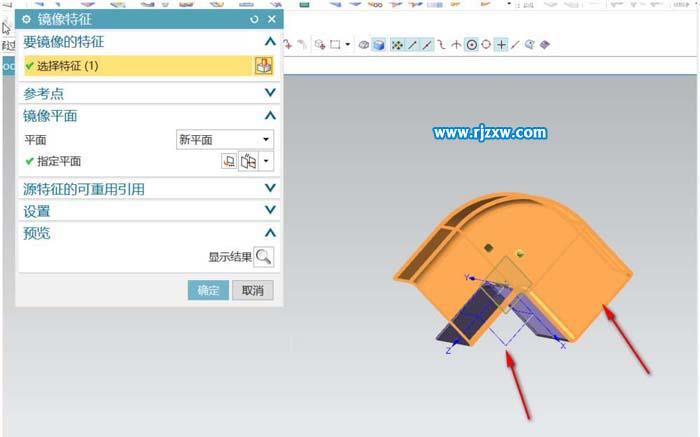

第8步、選用鏡像特征命令，鏡像的對象為上步創建的一側折彎特征，鏡像平面為XZ。

第9步、確定后得到彎管的另一側面。模型完成。

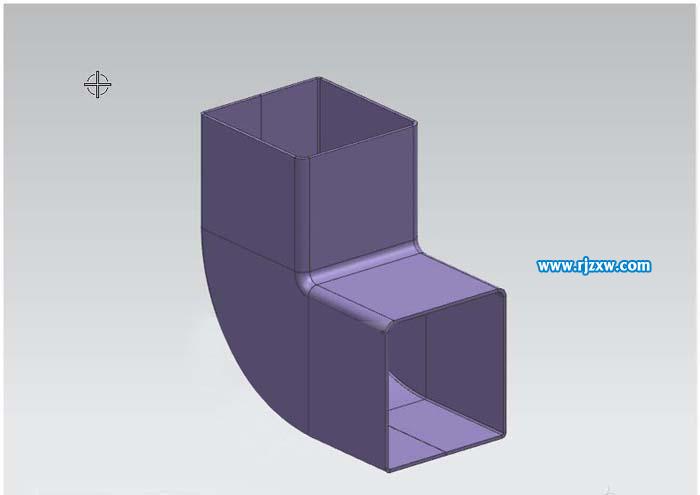

第10步、效果圖如下：

以上就是UG12.0怎么設計方形彎管鈑金零件，希望大家喜歡，請繼續關注好吧啦網。
