下面給大家介紹的是SolidWorks不規則線圈的畫法，喜歡的朋友可以一起來關注好吧啦網學習SolidWorks知識點。

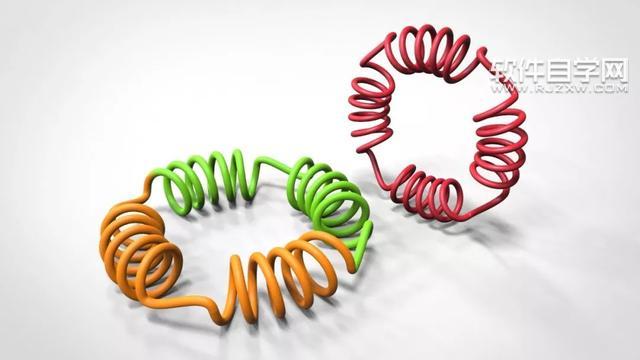

效果圖、

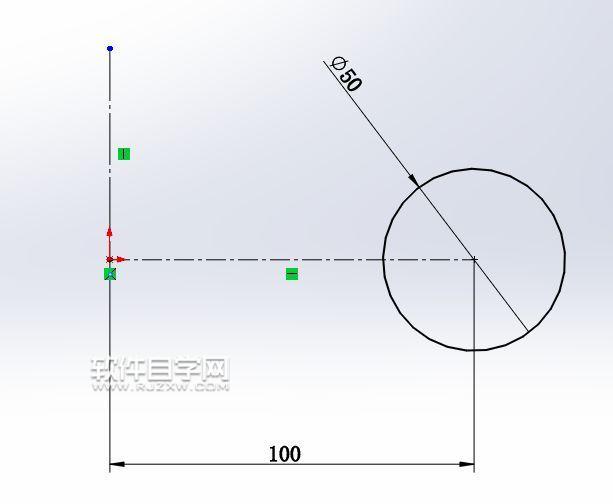

第1步、打開SolidWorks軟件，在前視基準面上草繪圓。

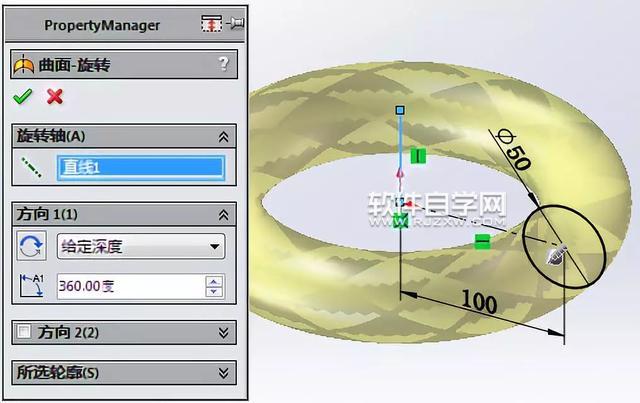

第2步、進入草圖曲面旋轉。

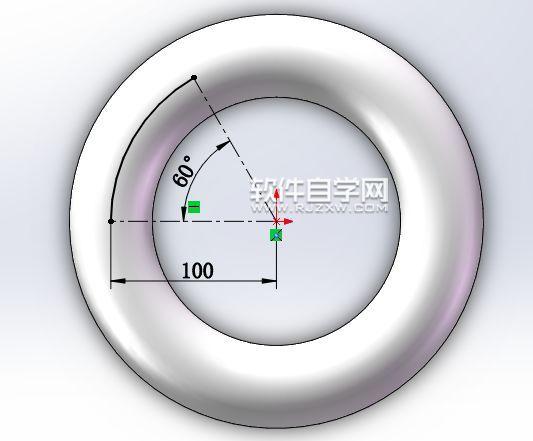

第3步、在上視基準面草繪圖形。

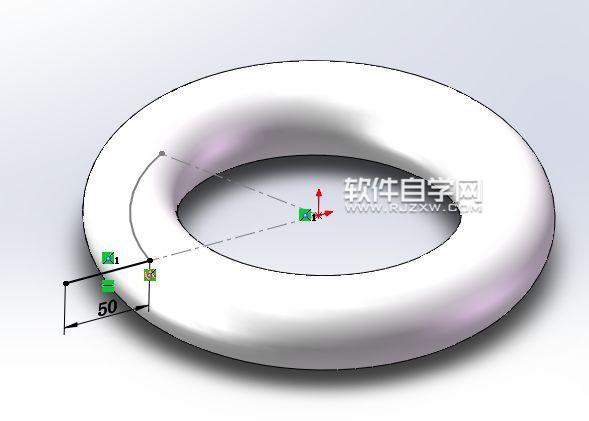

第4步、在前視基準面上畫一條直線。

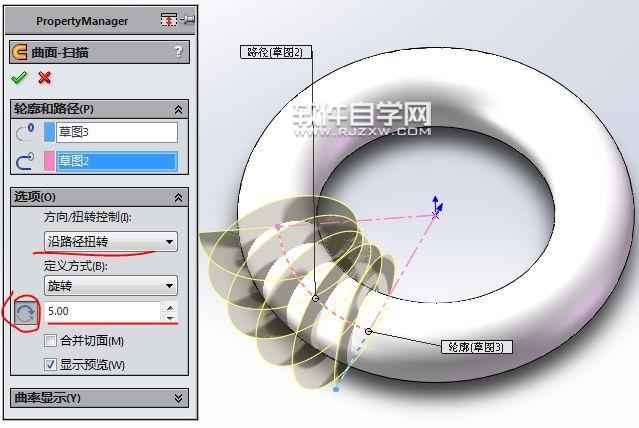

第5步、曲面掃描，直線為輪廓，圓弧為路徑，旋轉5圈。

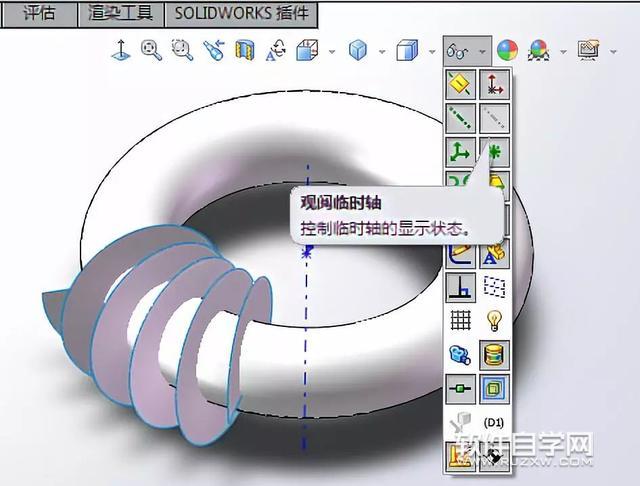

第6步、顯示臨時軸。

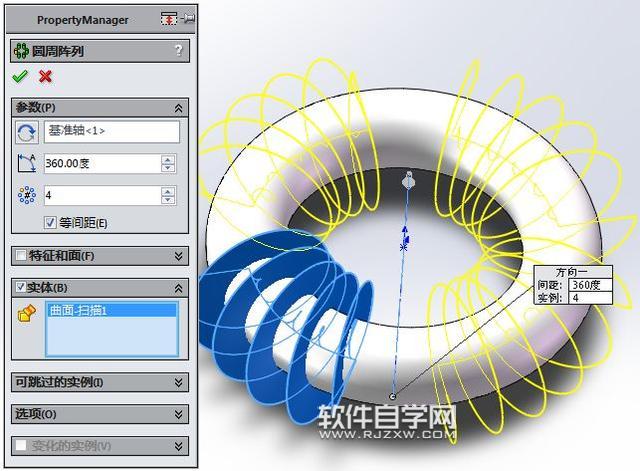

第7步、圓周陣列4個

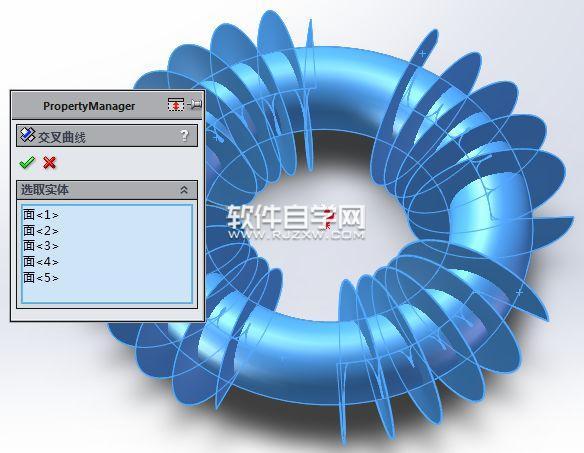

第8步、進入3D草繪，交叉曲線。

以上就是SolidWorks不規則線圈的畫法，希望大家喜歡，請繼續關注好吧啦網。
