solidworks金屬鎖緊扣的繪制方法
瀏覽:170日期:2024-08-29 13:44:07
下面給大家介紹的是solidworks金屬鎖緊扣的繪制方法,喜歡的朋友可以一起來關注好吧啦網學習solidworks知識哦!

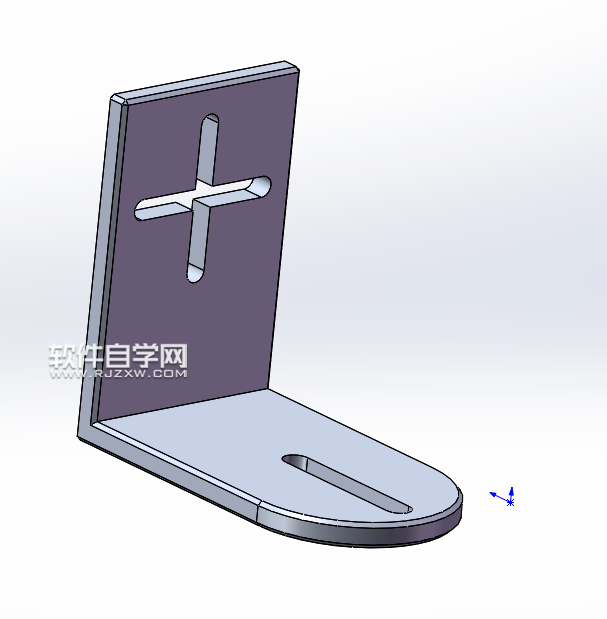

效果圖:

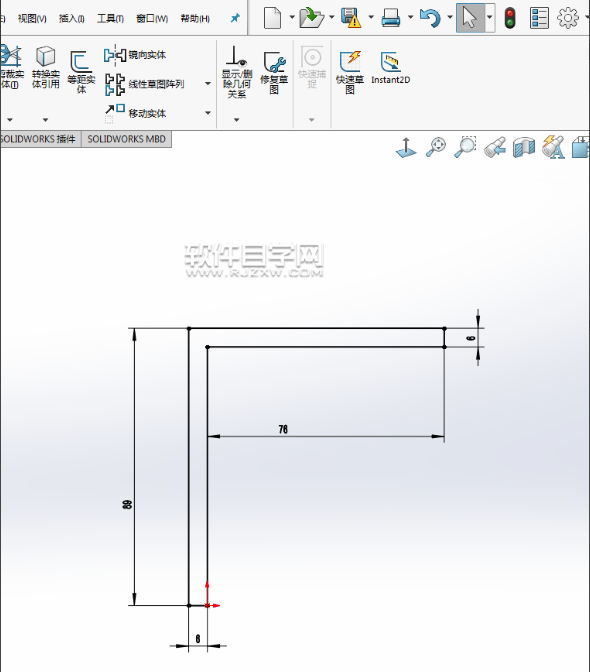

第1步、打開solidworks2018軟件,進入草繪,繪制下面的圖形出來。

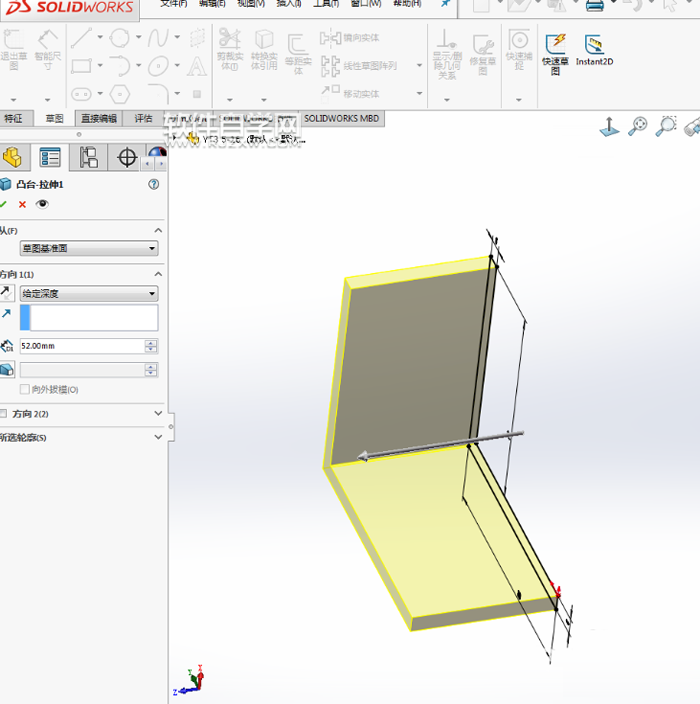

第2步、然后進行拉伸成實體。參數設置如下:

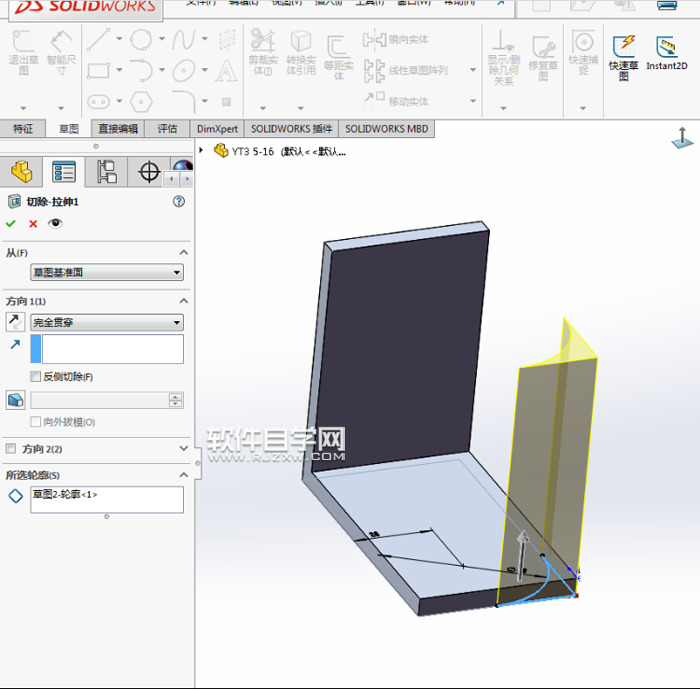

第3步、這里可以進行倒圓角更方便,也可以進行拉伸切除。

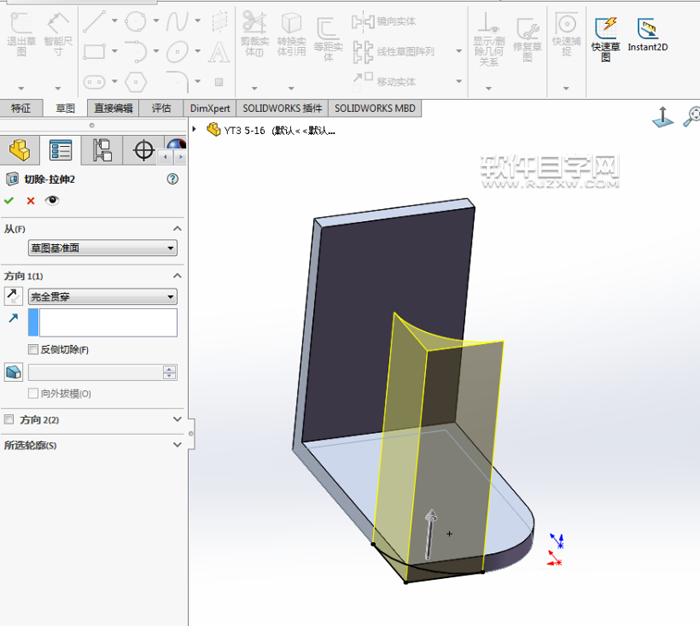

第4步、這里可以進行倒圓角更方便,也可以進行拉伸切除。

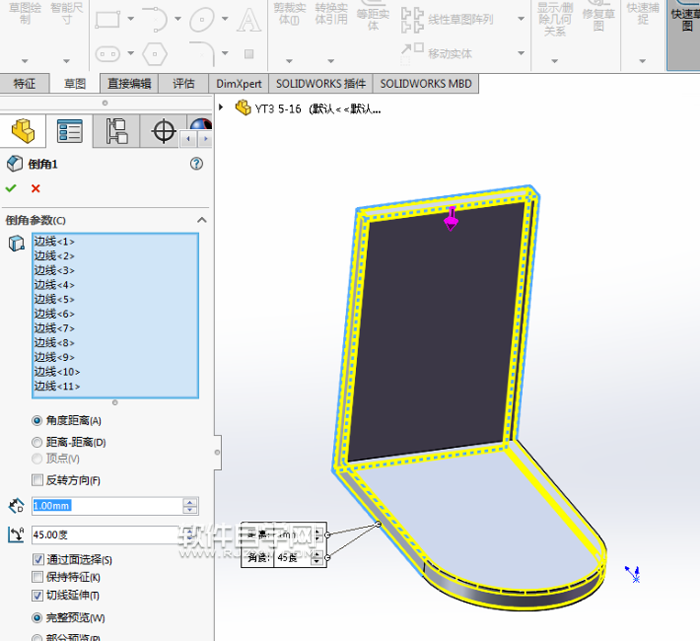

第5步、然后給邊倒一下邊角處理。

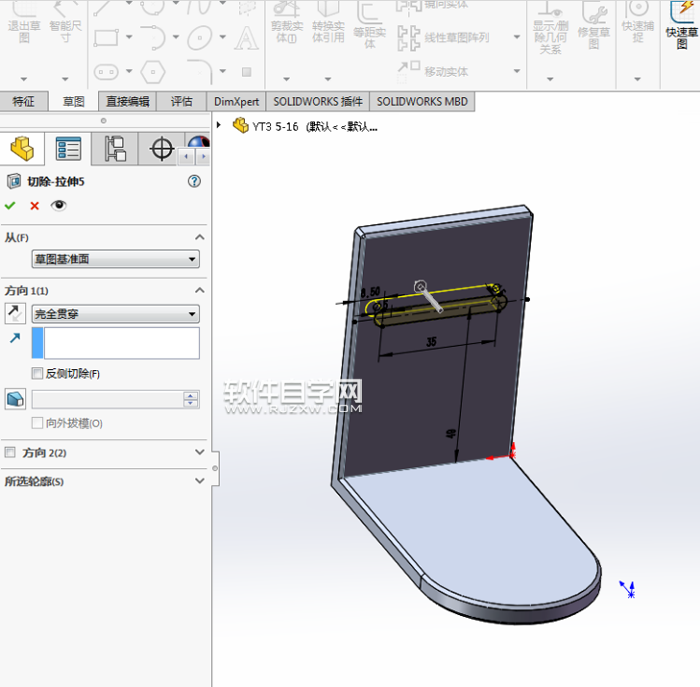

第6步、然后給上面的面板,進行切除拉伸出處。

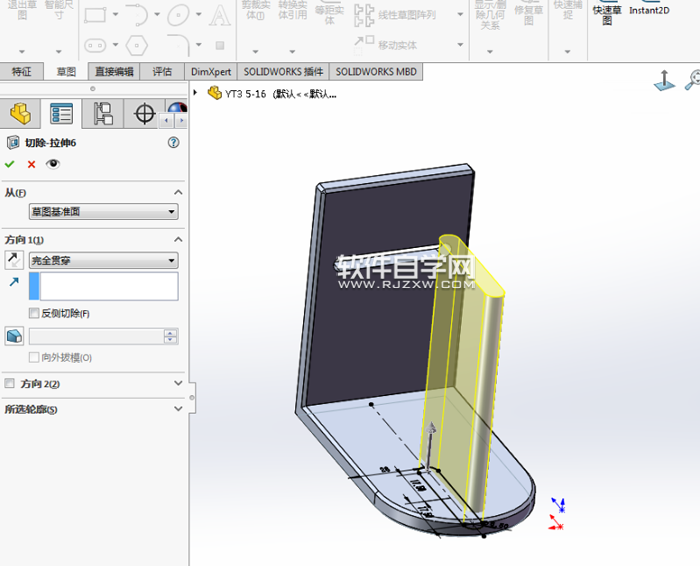

第7步、同樣的方法,進行拉伸切除。

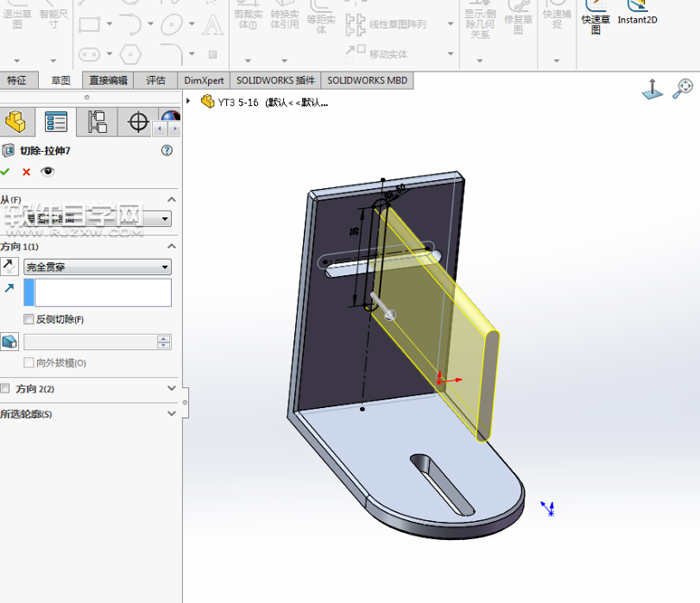

第8步、同樣的方法,進行拉伸切除。

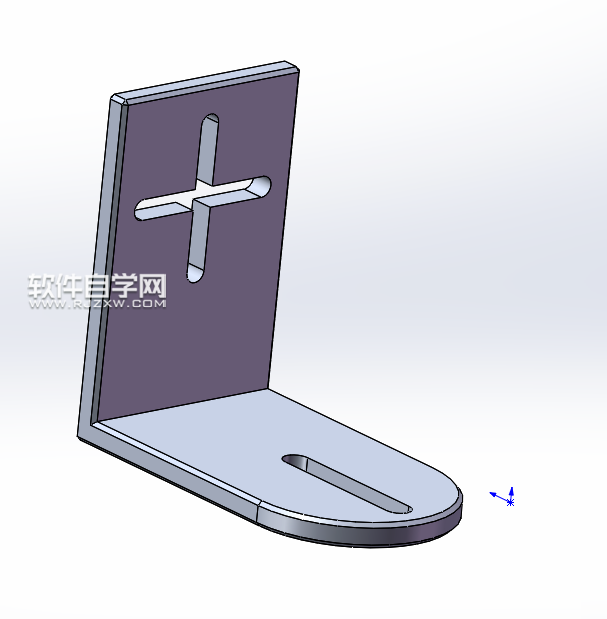

最后效果就出來了:
