彈簧ug8.0怎么畫
瀏覽:145日期:2024-07-15 18:42:54
下面給大家介紹的是彈簧ug8.0怎么畫,喜歡的朋友可以一起來學習繪一繪哦。

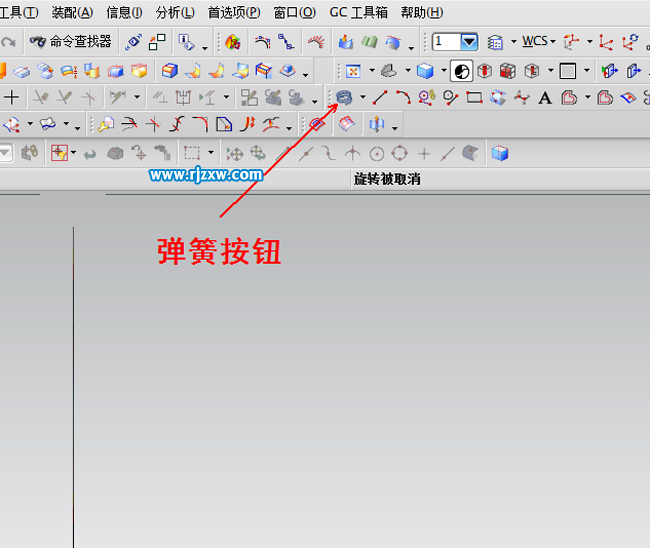

第1步、先繪制一個彈簧的路徑,我們在曲線中找到螺旋線,我們點擊螺旋線點擊插入,如圖所示;

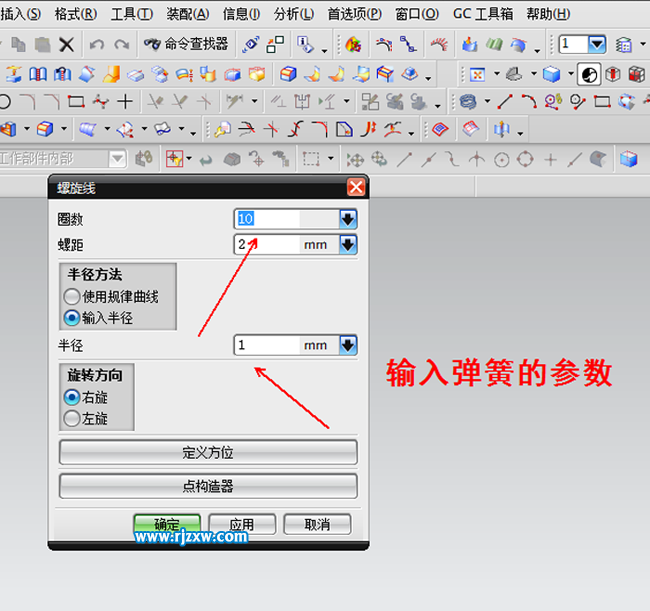

第2步、彈出螺旋線對話框,按照要求輸入螺旋的的長度和螺距,完成螺旋線的插入,如圖所示:

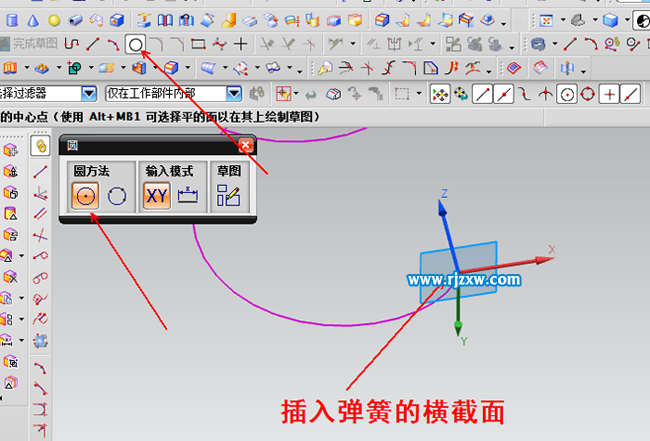

第3步、們插入橫截面,如果橫截面是圓,我們在斷面處,直接草繪一個圓形,如圖所示;

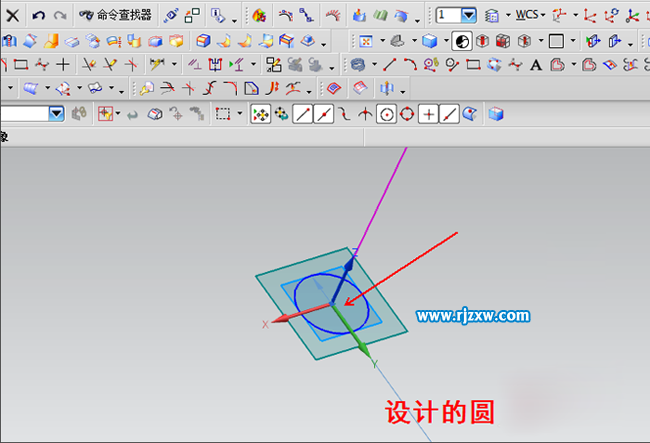

第4步、我們首先新建一個一個二維圖平面,垂直于曲線,然后完成圓橫截面,如圖所示;

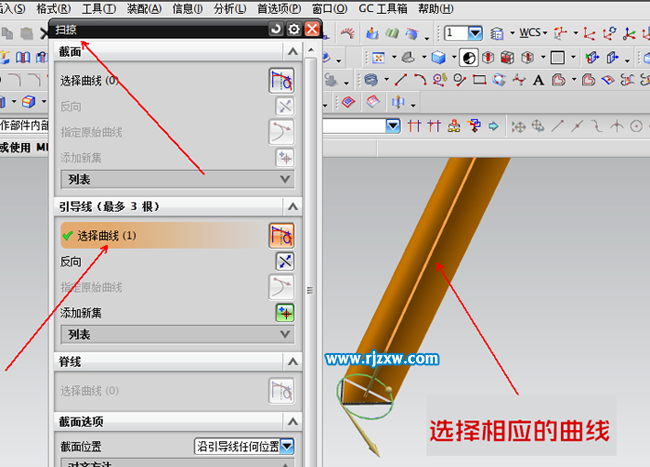

第5步、我們點擊掃描,首先選擇橫截面,然后選擇掃描曲線,如圖所示;

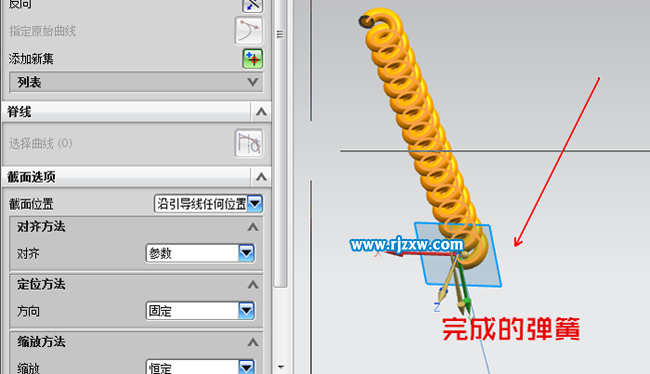

第6步、點擊完成后,形成我們想要的彈簧,如圖所示;

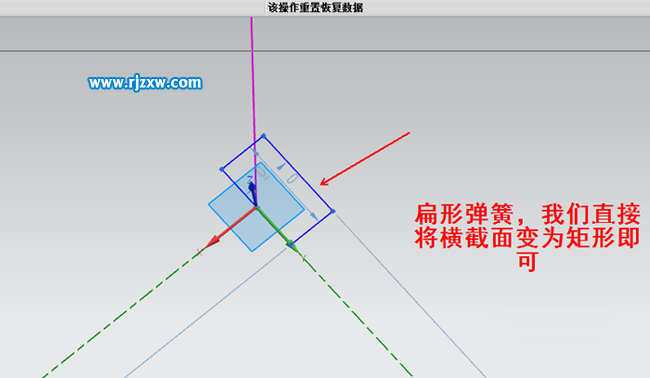

第7步、如果要變成扁形橫截面為扁形彈簧,我們將橫截面變為矩形即可,如圖所示;
