怎么用CAD快速把四條不相交線合成矩形
瀏覽:141日期:2024-07-10 16:53:49
下面給大家介紹怎么用CAD快速把四條不相交線合成矩形,喜歡的朋友可以一起來學習!

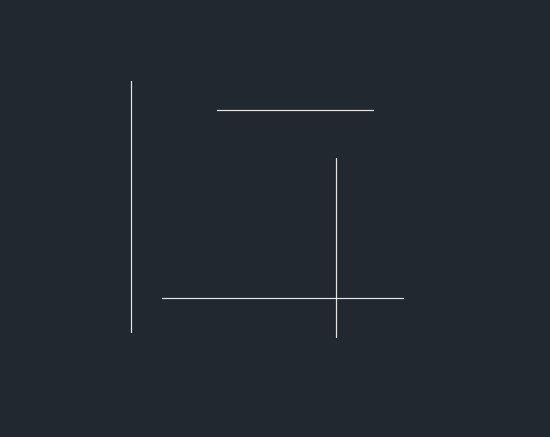

第1步、比如有四條沒有相交的線。你可以自已繪制,有什么不懂的可以加彭老師微信:rjzxwp

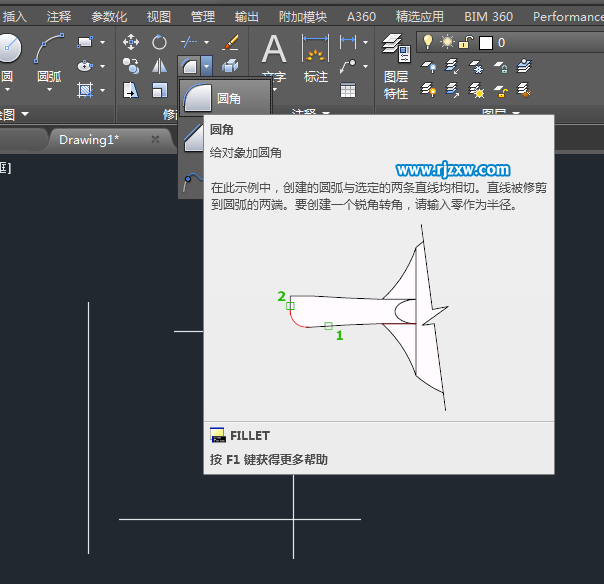

第2步、然后點擊圓角工具,或是輸入F命令進么倒圓。

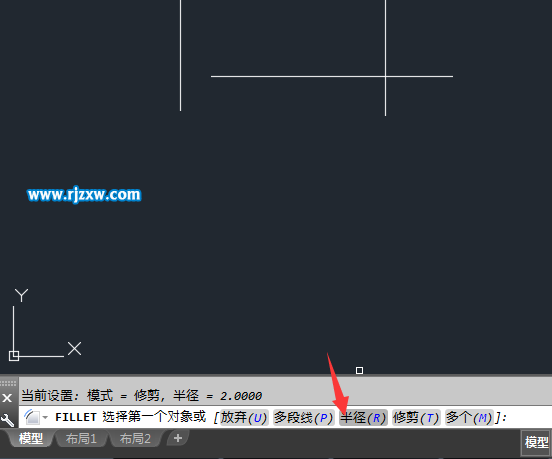

第3步、然后設置R半徑,或是點擊半徑R設置。

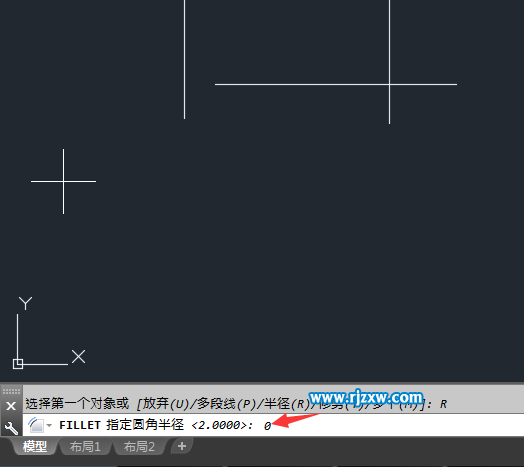

第4步、然后半徑設置為0,表示O為直角。

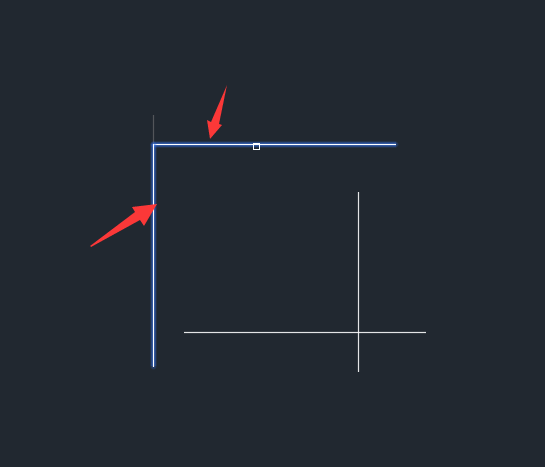

第5步、然后選擇要倒角的二條不同角度的線。

第6步、就這樣同樣的方法把四個角都倒了,就等于是倒角了,這樣就等于是快速修剪了。
