AutoCAD繪制三維機械零件圖
瀏覽:194日期:2024-06-12 18:28:01
機械零件圖
第一步:點擊視圖菜單---三維視圖----頂視圖,繪制以下圖形,
如圖1
提示:以上是著色了
第四步:點擊視圖菜單----三維視圖--右視圖,繪出平面圖,如圖:
第五步:把右視圖中的三個圖,進行面域,兩個圓拉伸高度為12mm 三角形圖拉伸高度為10,進入西南等軸測模式。
以上就是AutoCAD繪制三維機械零件圖,希望大家喜歡,請繼續關注好吧啦網。

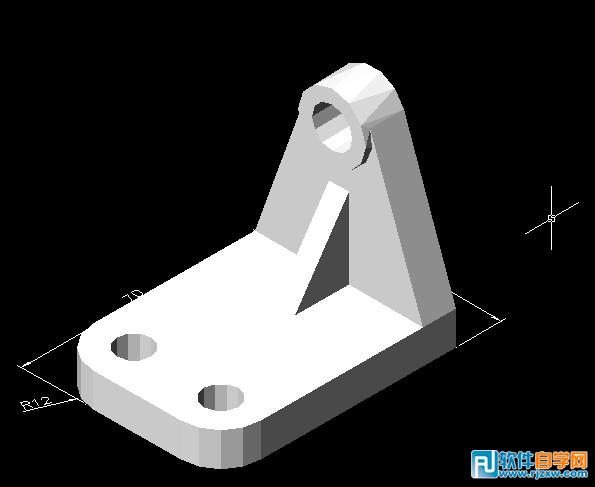

效果圖:

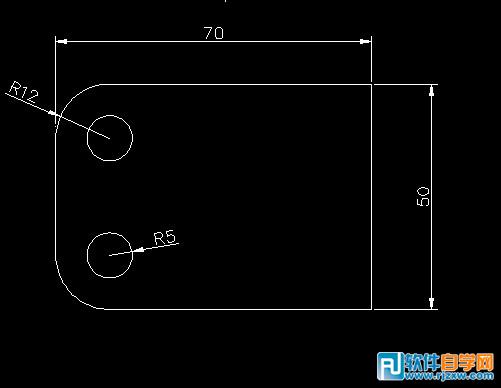

第一步:點擊視圖菜單---三維視圖----頂視圖,繪制以下圖形,

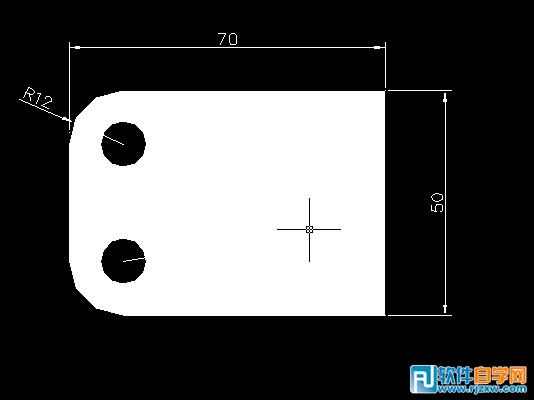

如圖1第二步:用REG面域命令,形成三個面,并用SU差集命令把大圖減去兩個小圓,結果如圖

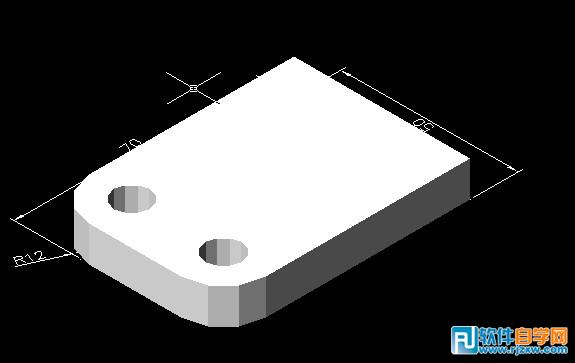

提示:以上是著色了第三步:用EXT拉伸實體命令,拉伸高度為10mm,再點擊視圖菜單--三維視圖----西南等軸測,效果如圖:

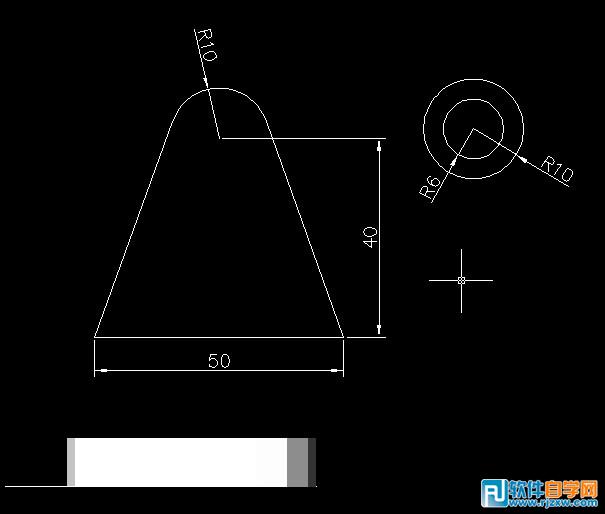

第四步:點擊視圖菜單----三維視圖--右視圖,繪出平面圖,如圖:

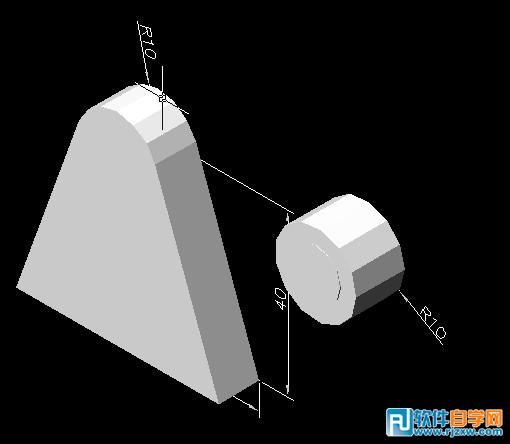

第五步:把右視圖中的三個圖,進行面域,兩個圓拉伸高度為12mm 三角形圖拉伸高度為10,進入西南等軸測模式。
以上就是AutoCAD繪制三維機械零件圖,希望大家喜歡,請繼續關注好吧啦網。上一條:用3DMAX制作高跟鞋建模教程下一條:用CAD繪制水杯效果教程
