在CAD中怎么在三個圓的相切關系進行畫圖呢，為了解決這個問題，我們詳細的給大家寫了2018CAD怎么畫圓切三個小圓的方法與步驟，希望能幫助到大家。

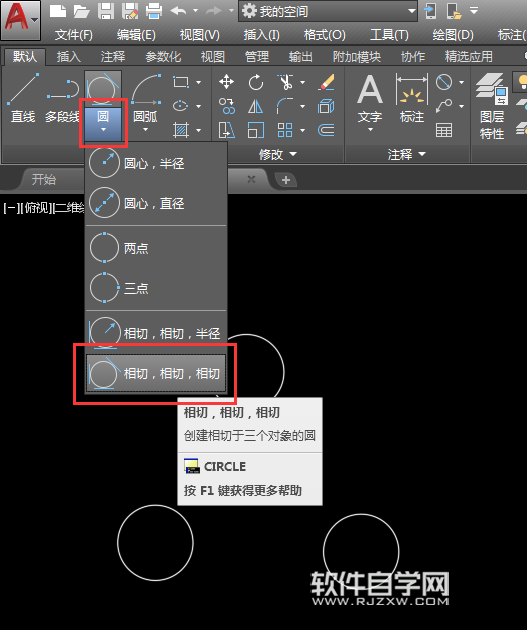

第1步、打開AUTOCAD2018軟件，點擊圓工具里面的相切、相切、相切畫圓選項。

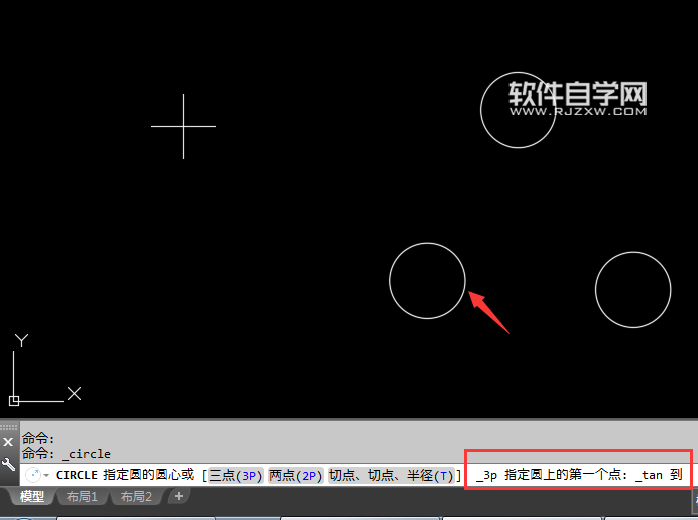

第2步、然后就可以指定圓的第一個切點。選第一個圓上面的切點就好了。

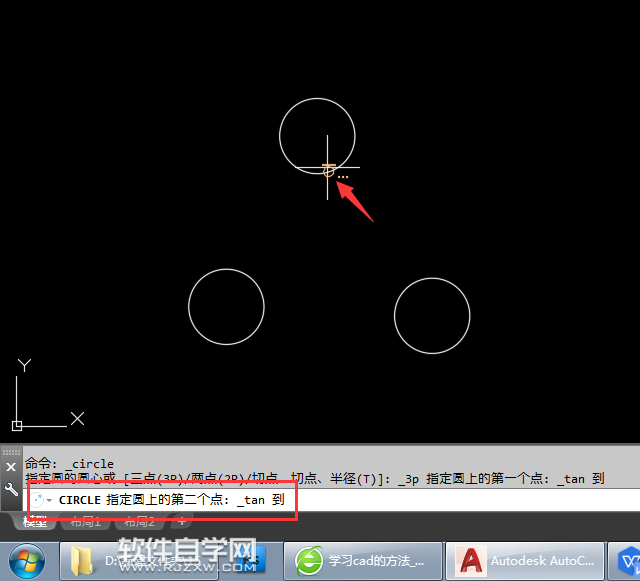

第3步、指定圓上的第二個切點。那就捕捉第二個圓的切點就好了，效果如下：

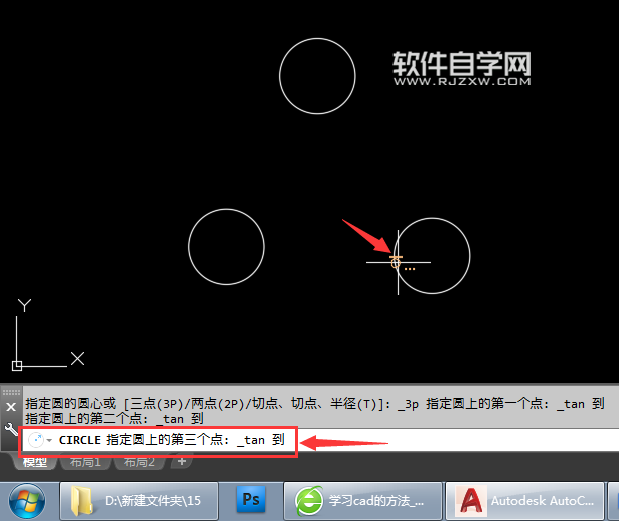

第4步、指定圓的第三個切點，那就捕捉第三個圓的切點就好了。效果如下：

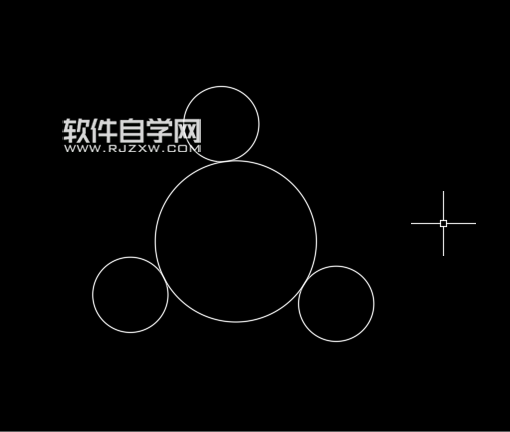

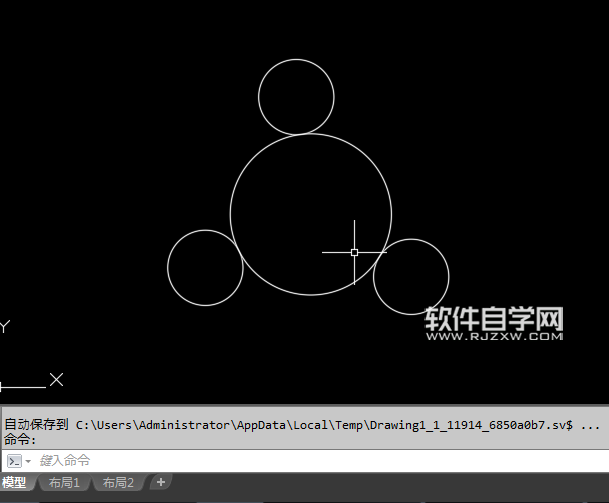

第5步、就這個繪出來的圓就與三個小圓都相切了哦。

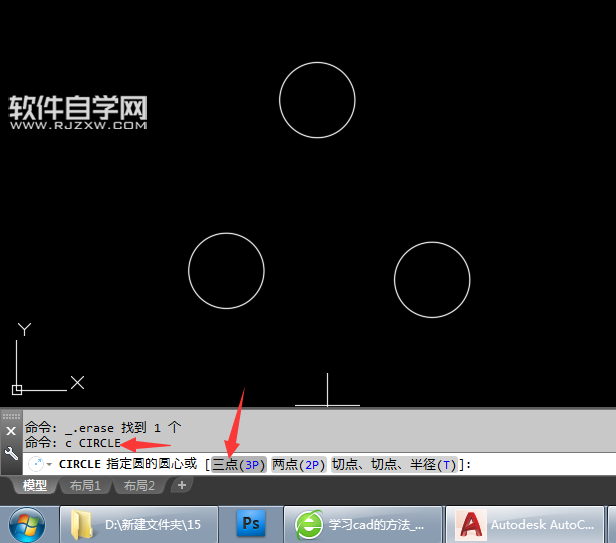

第6步、同樣的的方法，還可以用圓的3點畫圖，在CAD命令欄里面輸入C圓命令后空格。并點擊三點（3P）進入三點畫圓。

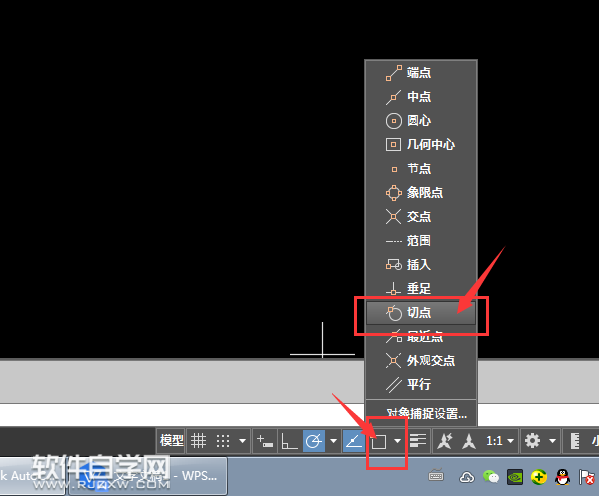

第7步、現在還沒有去捕捉圓，而去對象捕捉設置那里，設置切點前打勾后，再去捕捉圓的切點。

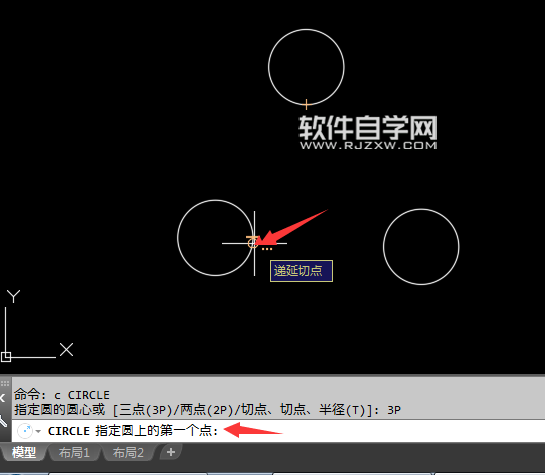

第8步、捕捉對象的以三個小圓的切點為主，每個小圓上面都一一的捕捉一下切點就可以了。

第9步、同樣的方法也可以繪制大圓相切與三個小圓哦。
