下面給大家介紹的是solidworks的兩側對稱繪圖技巧新手必學的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

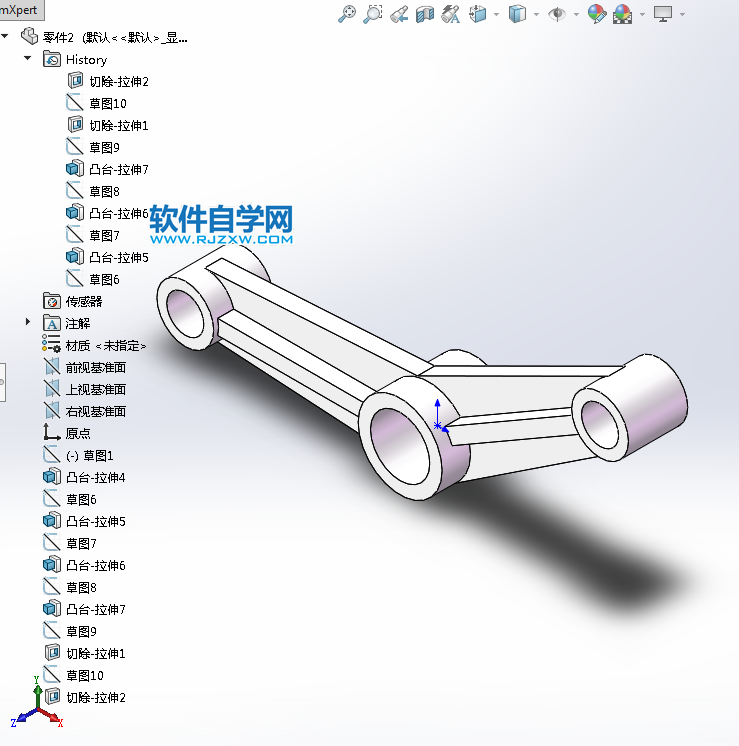

看看兩側對稱拉伸的零件圖。

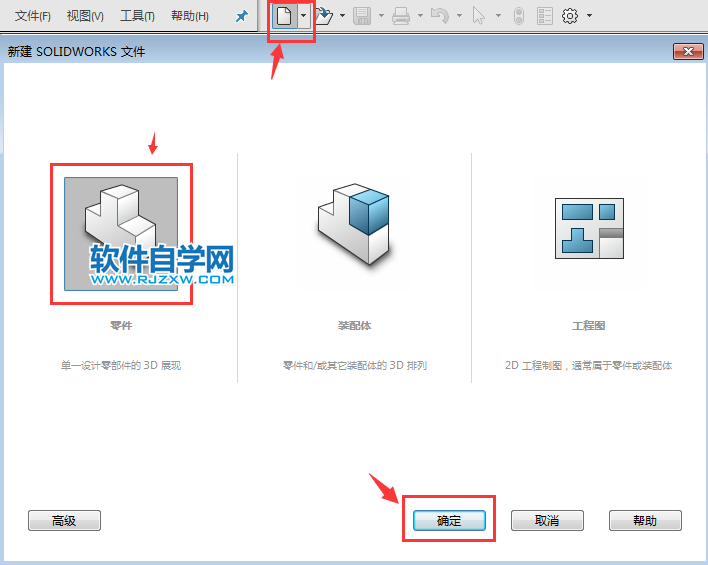

1、打開Solidworks軟件，點擊新建零件，過程如下：

2、點擊特征，點擊凸臺拉伸功能，選擇前視基準面。效果如下：

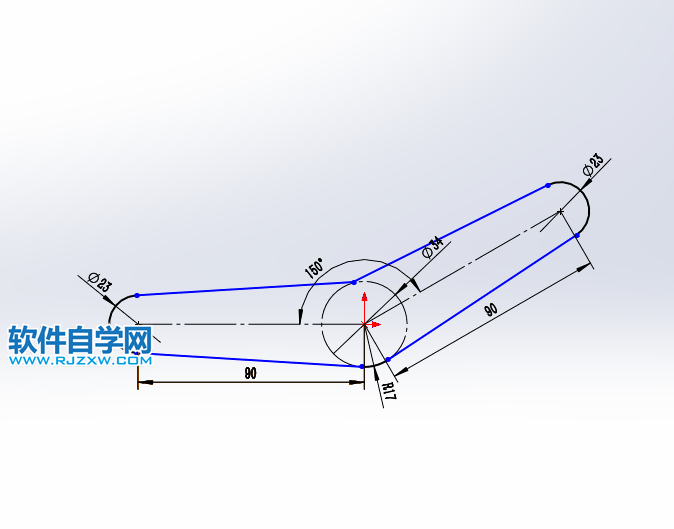

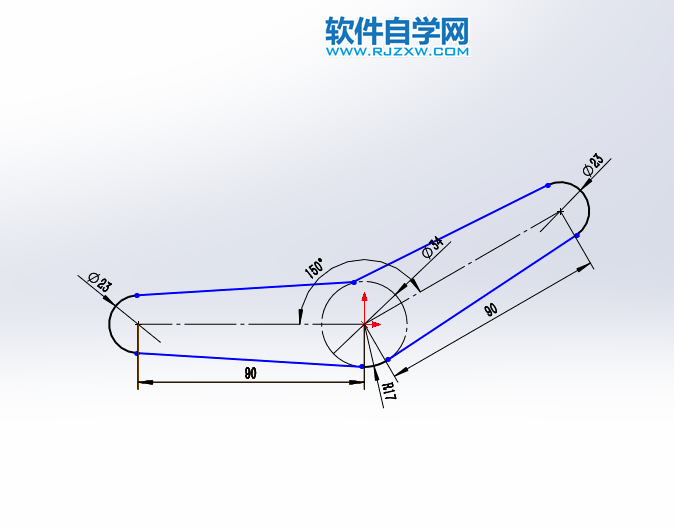

3、在前視基準面里，繪制下面的草圖出來，先繪制二條構造線，再繪制三個圓出來，再繪制相切線，再進行剪裁出來。效果如下：

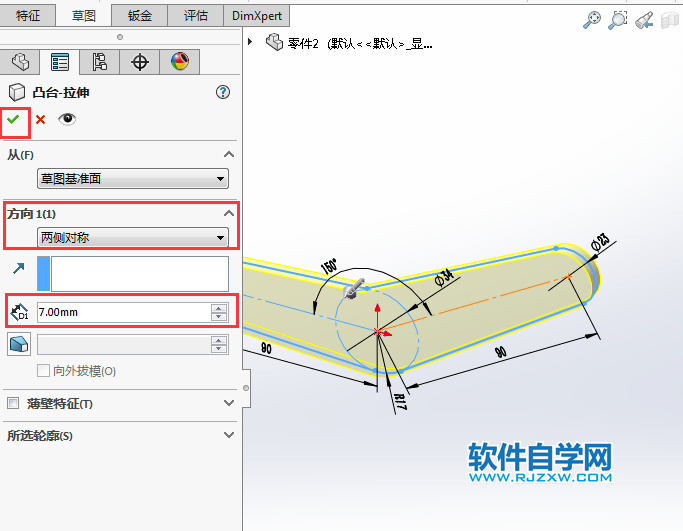

4、繪制好后，退出草圖，進入凸臺拉伸，設置方向為兩側對稱，距離設置為7mm

以上就是solidworks的兩側對稱繪圖技巧新手必學，希望大家喜歡，請繼續關注好吧啦網。
