下面給大家介紹的是solidworks草圖圓怎么指定半徑或直徑的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

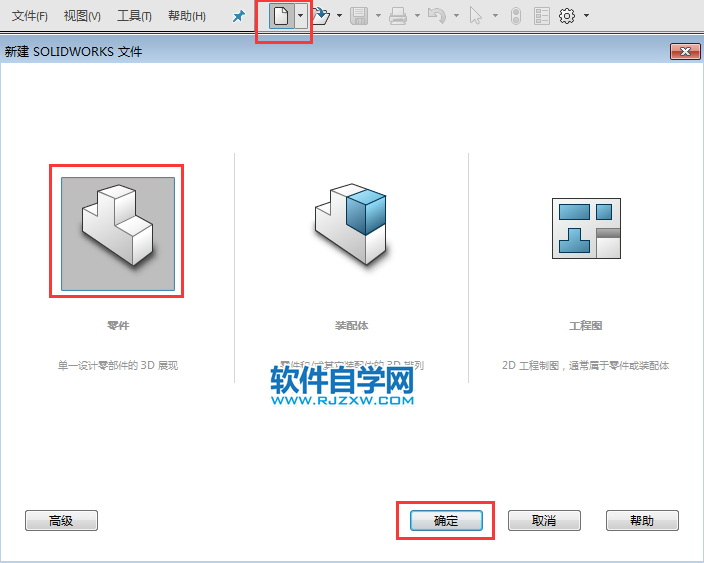

1、打開solidworks2016軟件，點擊新建圖標，點擊零件，點擊確定。

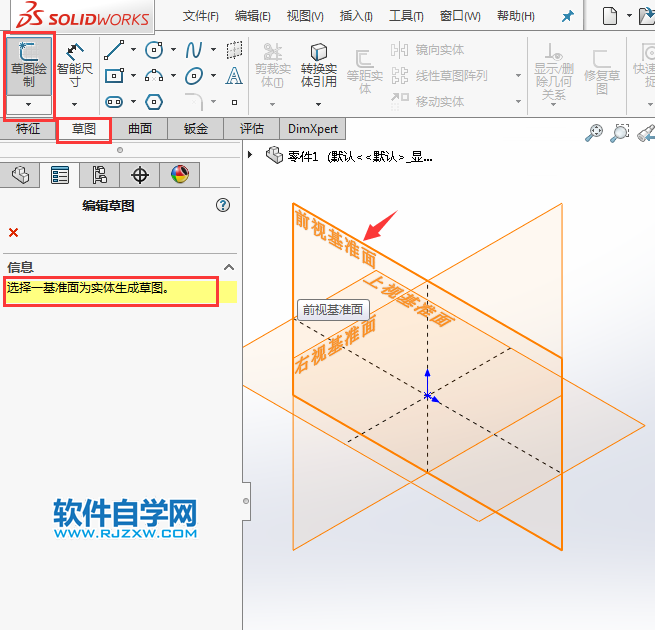

2、點擊草圖選項，點擊草圖繪制，然后選擇前視基準面。效果如下：

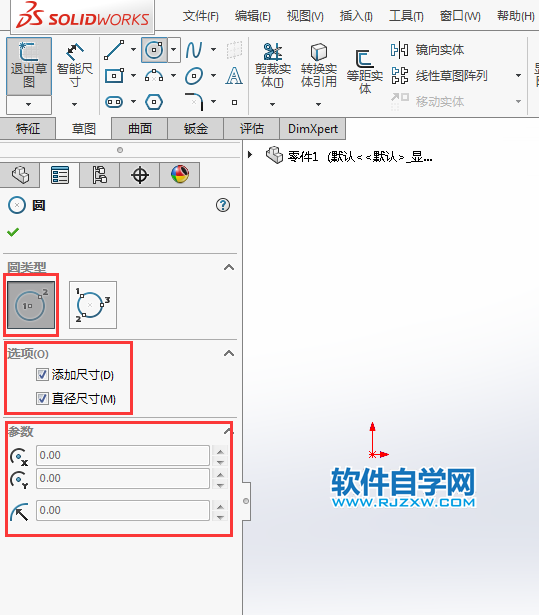

3、點擊圓形，圓有兩個類型，一個以中心點繪繪，一個是周邊圓也可以理解成相切圓。下選項是有添加尺寸，直徑尺寸。下面參數是圓的中心坐標，還有圓的大小參數設置。

4、繪制一個圓出來時，圓自動會標出尺寸出來，這里的20就是指定圓的直徑為20mm。

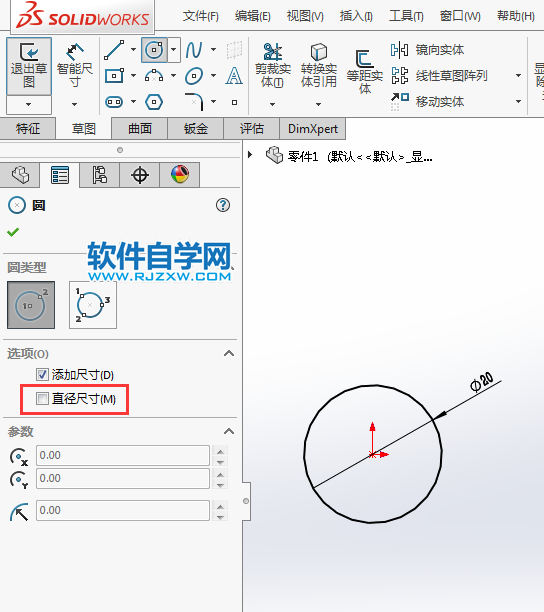

5、如果把直徑尺寸取消，那繪制出來的標注尺寸就是以半徑為主。

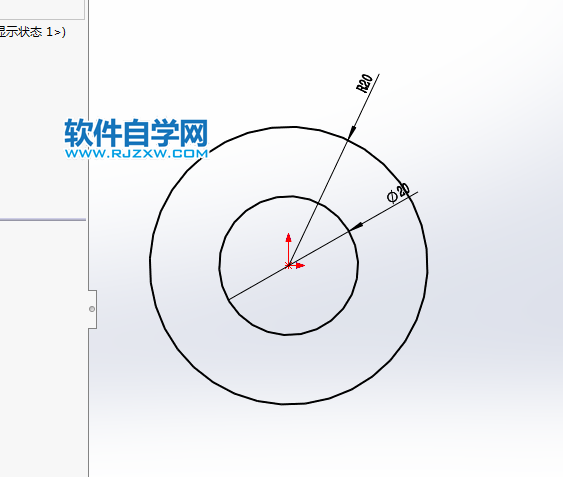

6、在這里我們繪試一下，繪制一個圓形20出來，你會發現標注的是R20, 希望能過兩次的分析，大家明白怎么畫半徑與直徑參數的圓了吧。

以上就是solidworks草圖圓怎么指定半徑或直徑，希望大家喜歡，請繼續關注好吧啦網。
