下面給大家介紹的是cad如何畫倒角和圓角的方法，主要是使用倒角工具與倒圓角工具來完成，下面有詳細步驟。

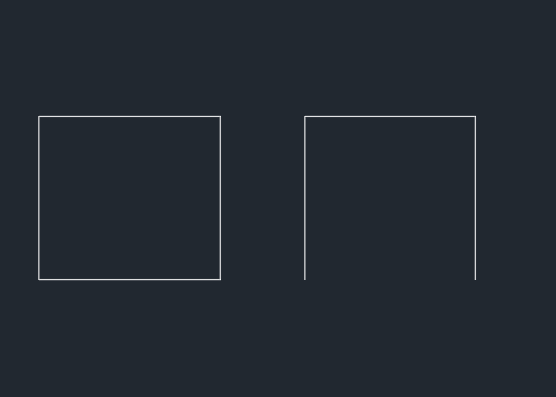

第1步、打開cad2018軟件，繪制一個矩形與三條邊出來，效果如下：

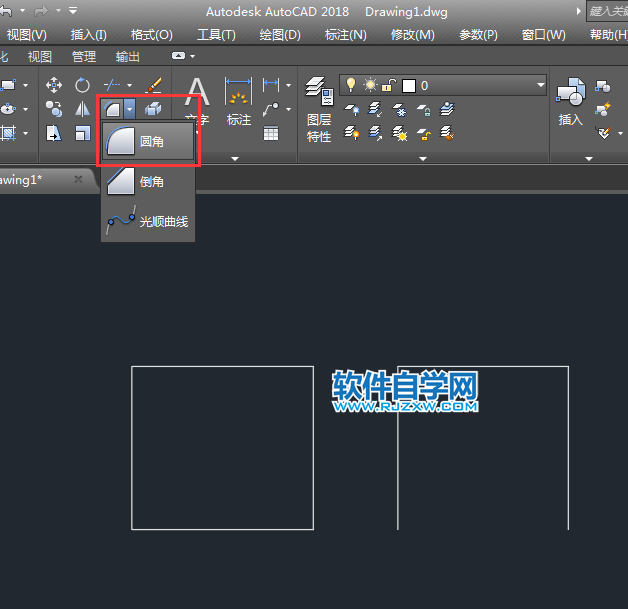

第2步、然后點擊倒圓角工具，

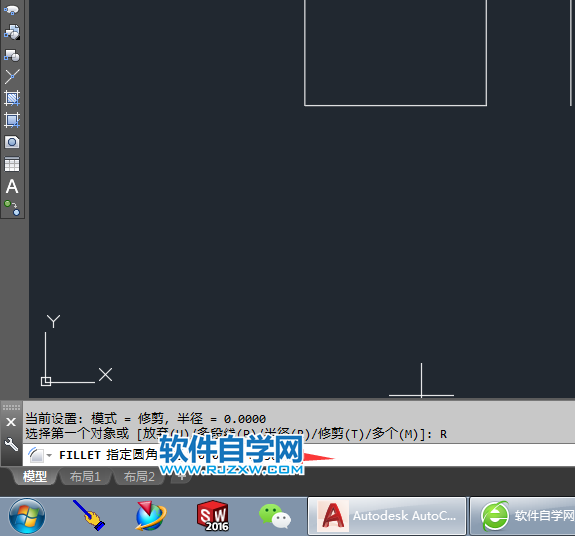

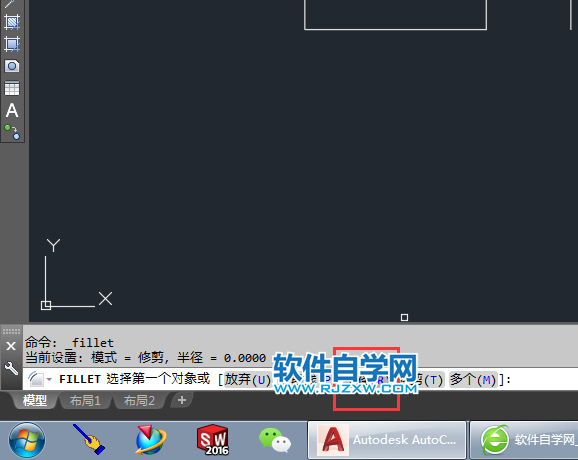

第3步、然后點擊命令欄上面的半徑（R）設置圓角半徑。

第4步、然后輸入指定的圓角半徑，這個看你的要求，比如輸入50后，空格。

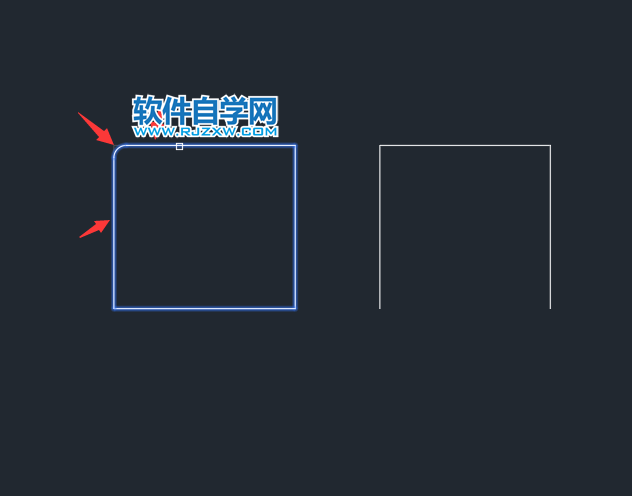

第5步、然后就可以給矩形搞圓角了，效果如下：

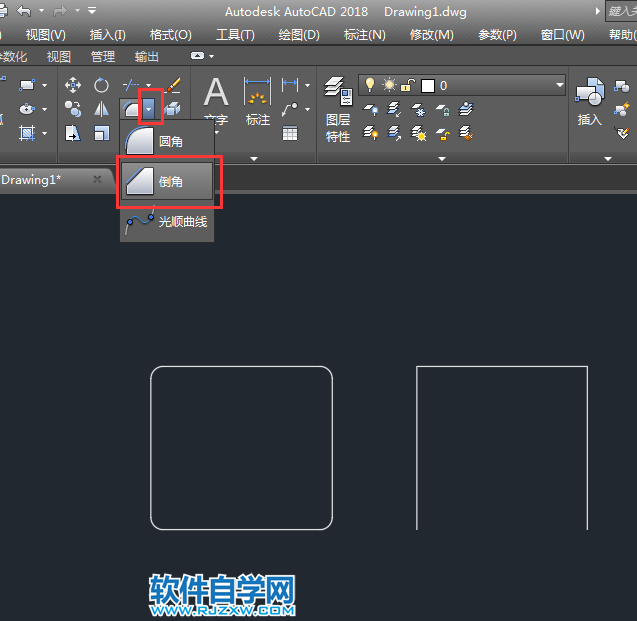

第6步、倒角的話，就是點擊倒角工具。

第7步、同樣的點擊矩離（D）設置。效果如下：

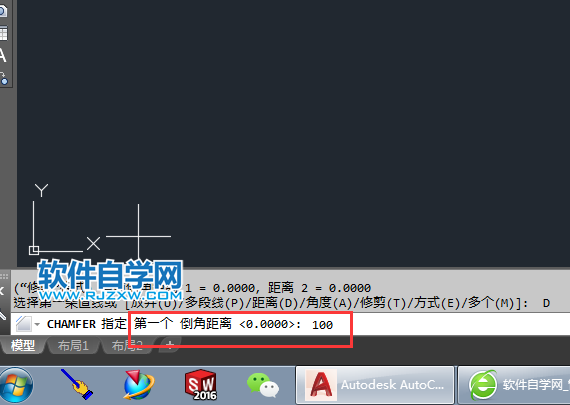

第8步、然后，指定第一個倒角距離，輸100，空格確定設置，效果如下：

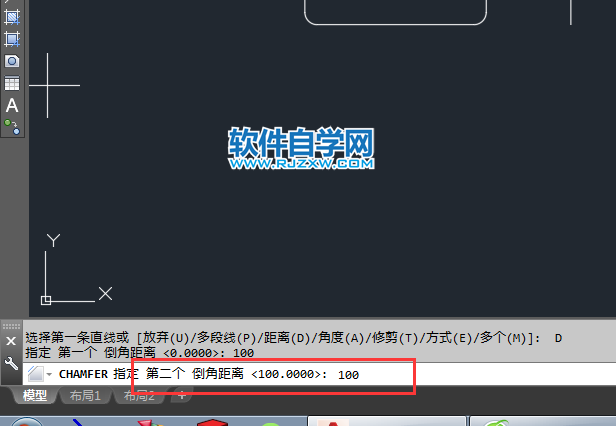

第9步、然后指定第二個倒角距離設置100后，點擊空格，效果如下：

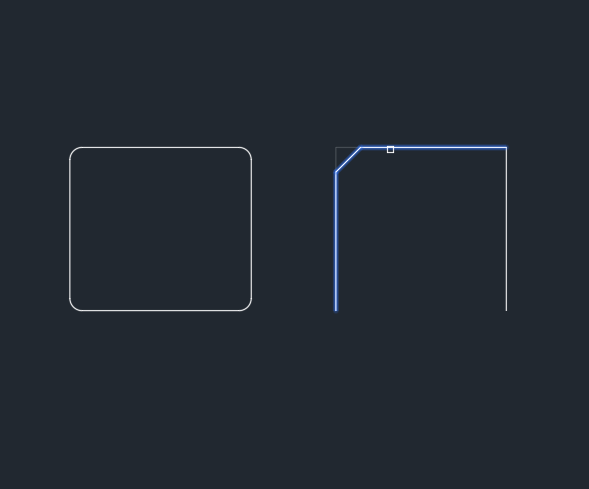

第10步、然后就可以給對象進行倒角設置了，效果如下：

第11步、這就是cad如何畫倒角和圓角的方法，不管是倒圓角還是倒角，設置的半徑或是距離不能超過對象的長與高的尺寸。
