SolidWorks水壺零件的做題步驟
瀏覽:195日期:2023-12-02 11:53:06
下面給大家介紹的是SolidWorks水壺零件的做題步驟,具體操作步驟如下:

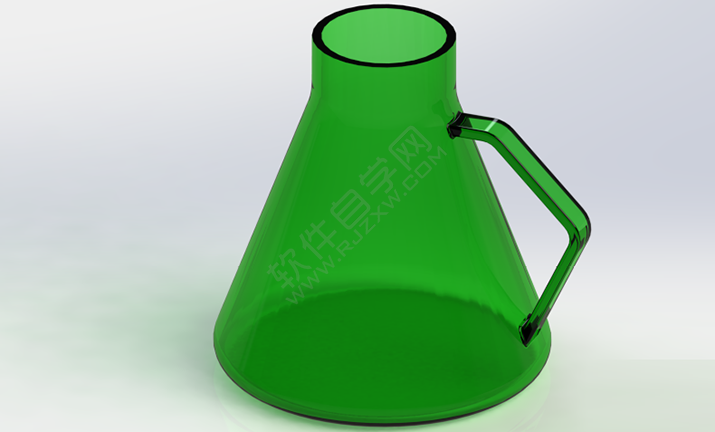

1、SolidWorks經典建模之水杯效果圖:

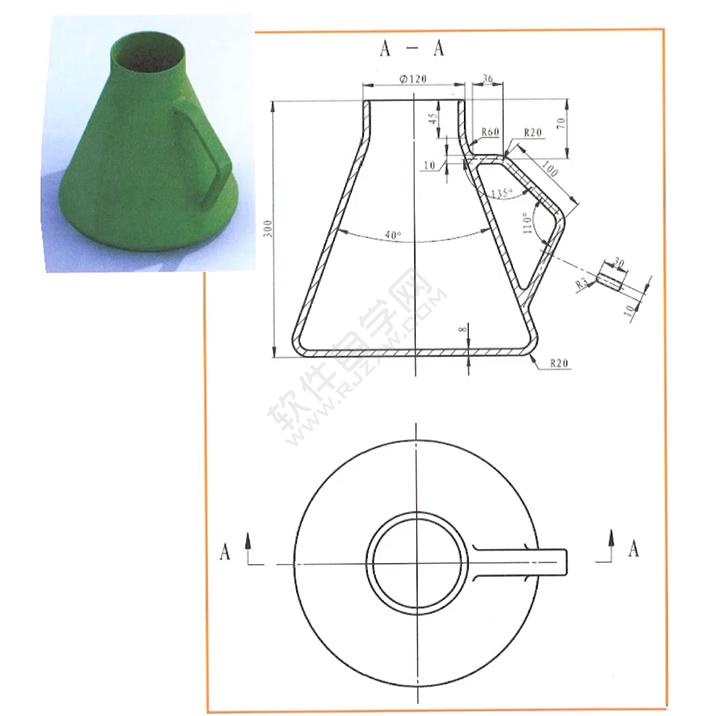

2、SolidWorks經典建模之水杯圖紙:

SolidWorks經典建模之水杯建模步驟:

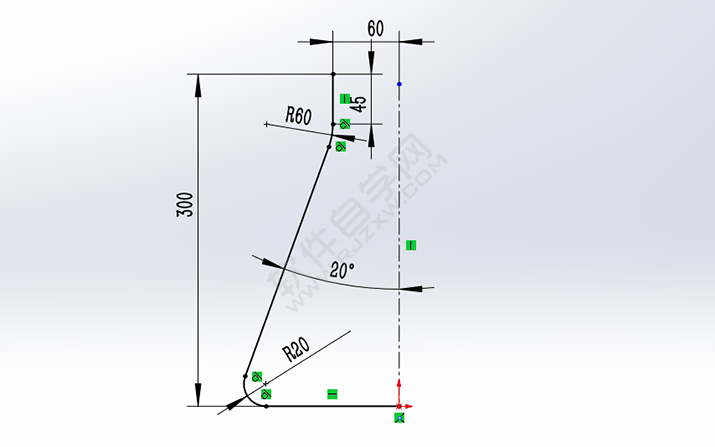

3、打開SolidWorks軟件,新建零件,然后前視基準面-草圖繪制。

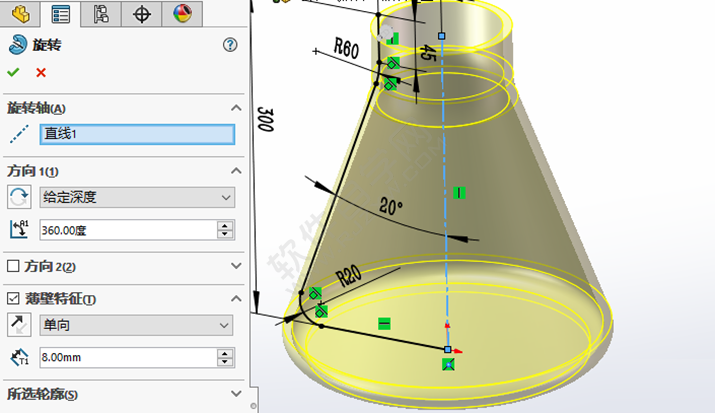

4、特征-旋轉,參數如圖:

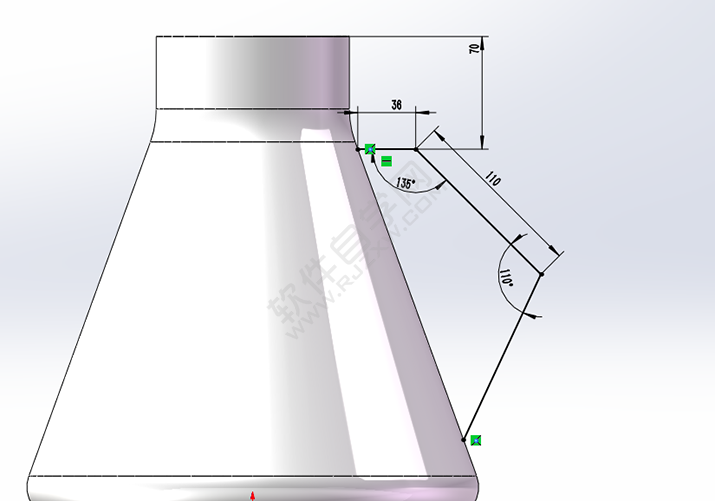

5、前視基準面-草圖繪制。

6、添加圓角,20。

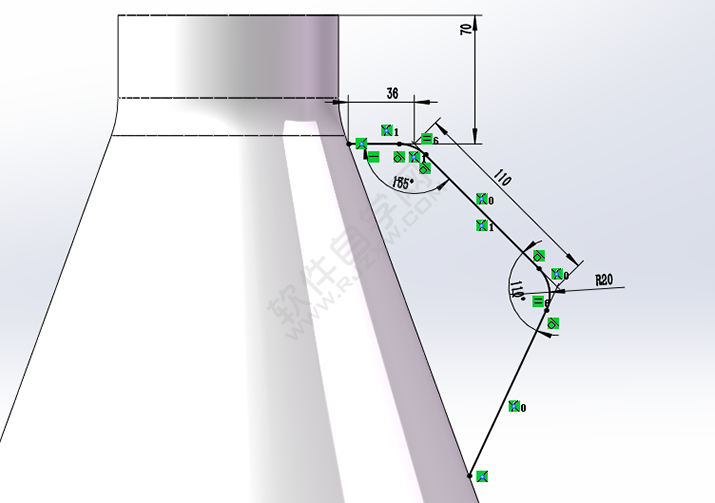

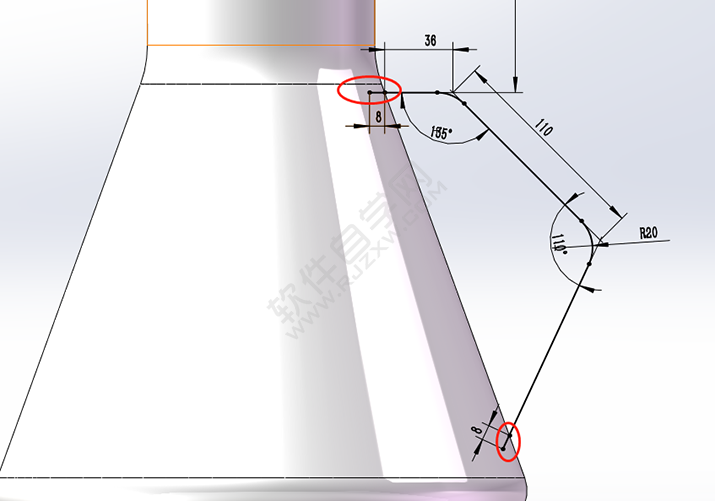

7、兩個端點個延長一部分長度草圖,添加直線段。

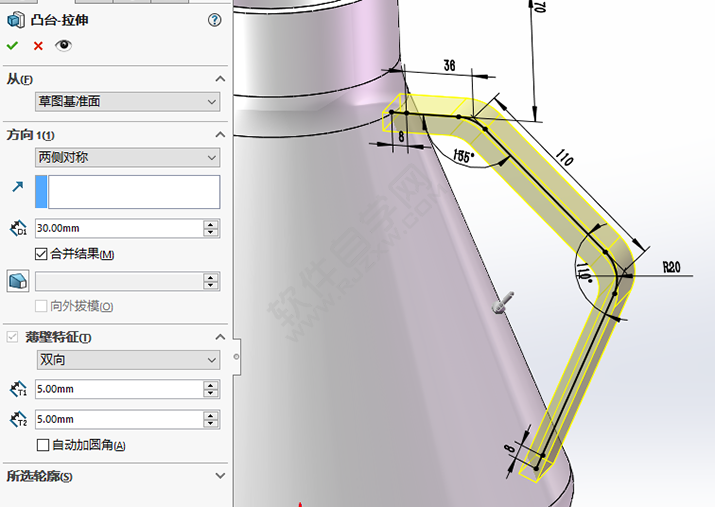

8、特征-拉伸,參數如下:

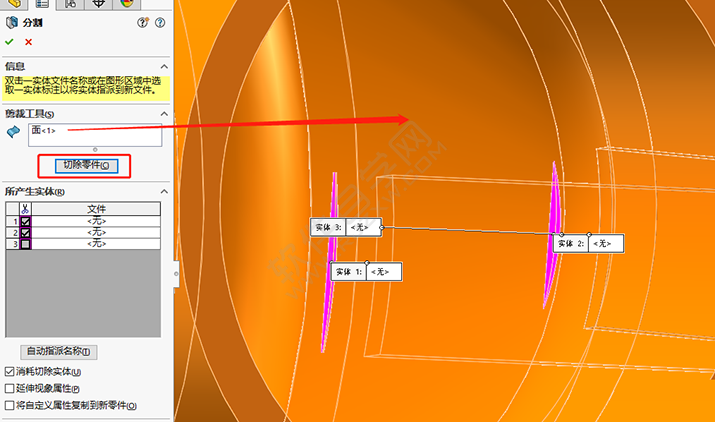

9、插入-特征-分割,選擇內表面,點擊切除零件,然后選擇拉伸多出的部分,點擊對號。

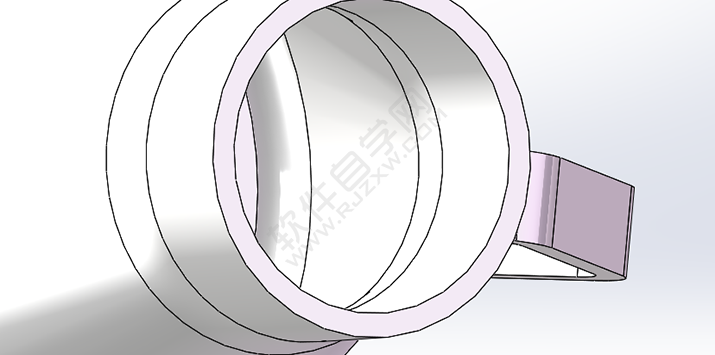

10、完成后效果圖,內側無多余材料。

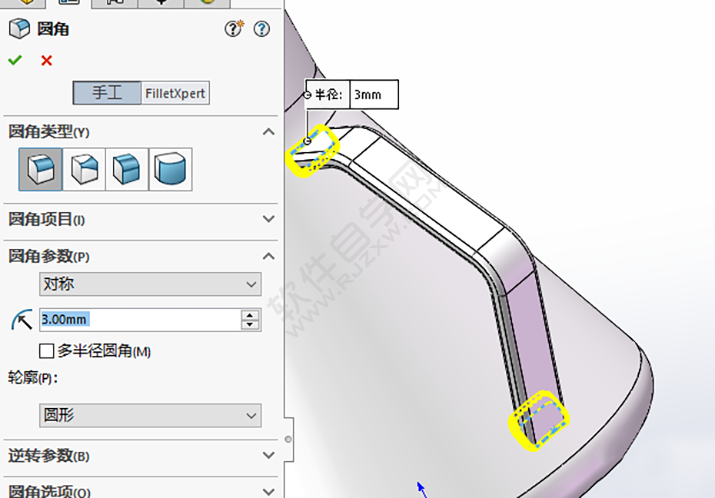

11、然后特征-圓角。

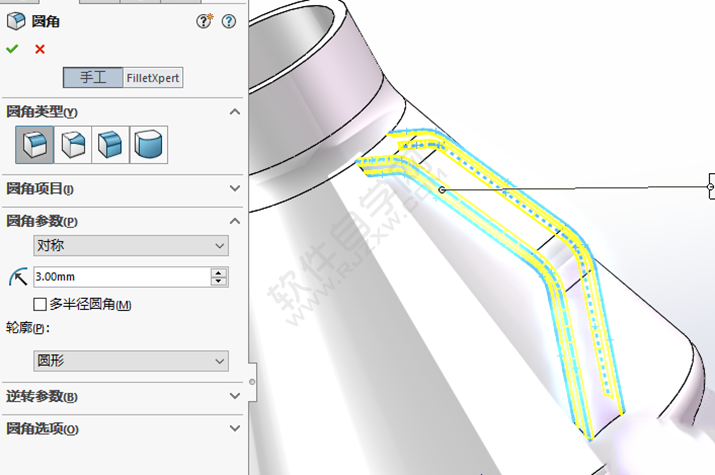

12、特征-圓角。

13、染色,添加玻璃材質,出效果完成。
