solidworks怎樣直接拉伸面
瀏覽:236日期:2023-11-29 15:29:35
下面給大家介紹的是solidworks怎樣直接拉伸面的方法與步驟,主要是把草圖面繪制、或是進行拉伸工具完成,希望能幫助到大家。

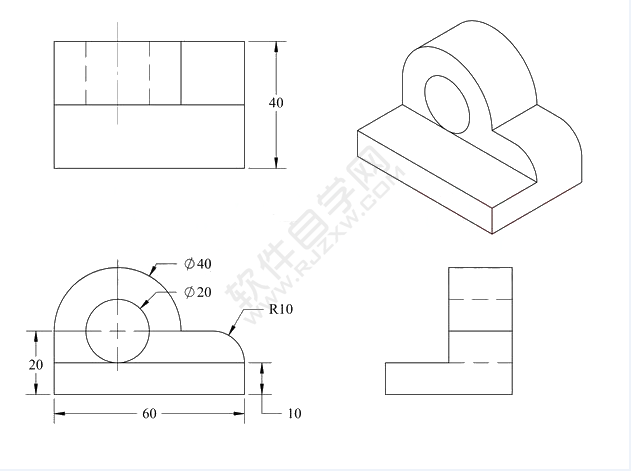

1、看看實體效果圖,

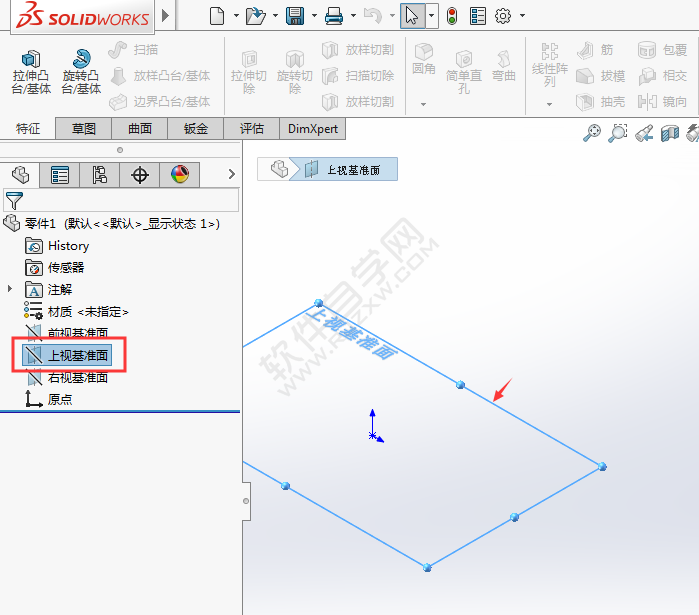

2、點擊上視基準面,進入繪制草圖。

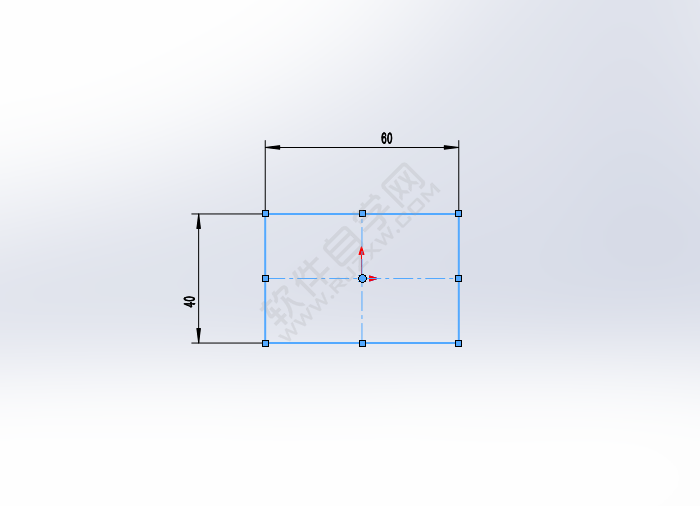

3、繪制一個60x40mm的矩形出來,效果如下:

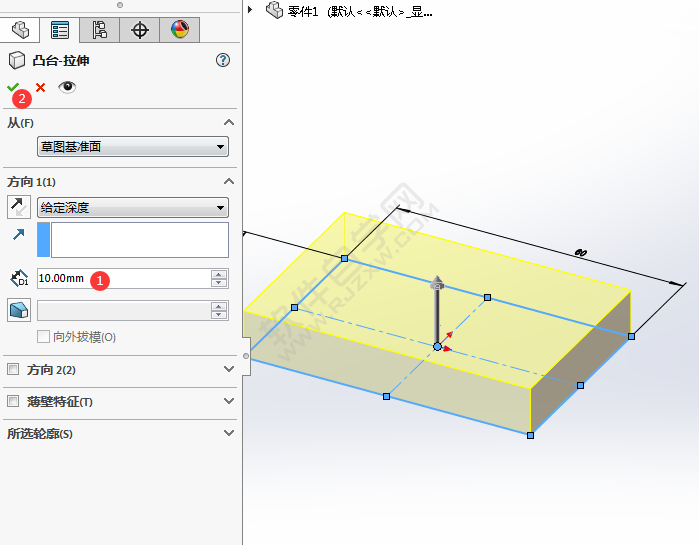

4、退出草圖,點擊凸臺-拉伸設置。設置10mm,點擊確定。效果如下:

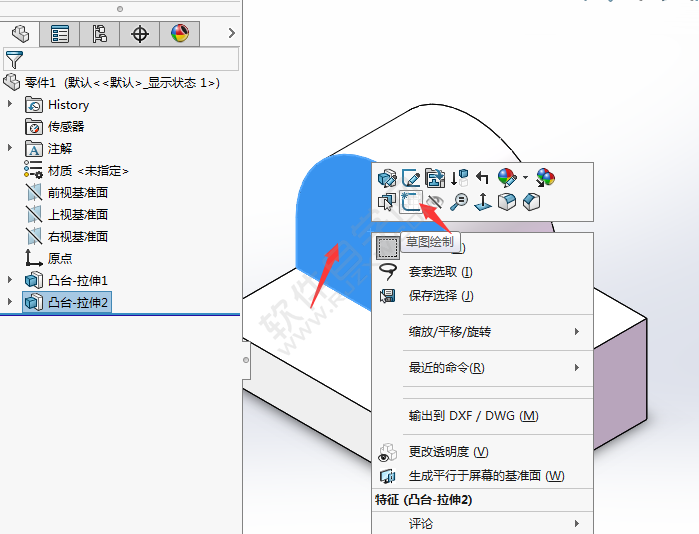

5、然后,選擇實體面,右擊點擊草圖繪制。效果如下:

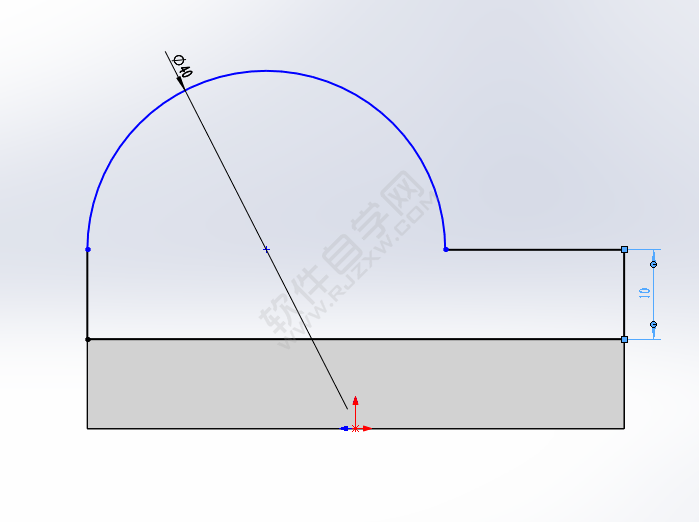

6、進入草圖后,繪制下面的草圖出來。效果如下:

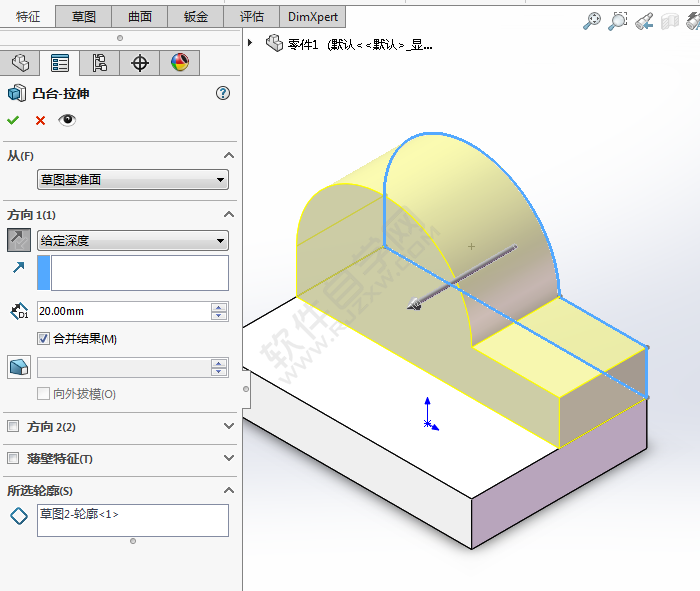

7、退出草圖,設置給定深度20mm,然后就完成了拉伸,效果如下:

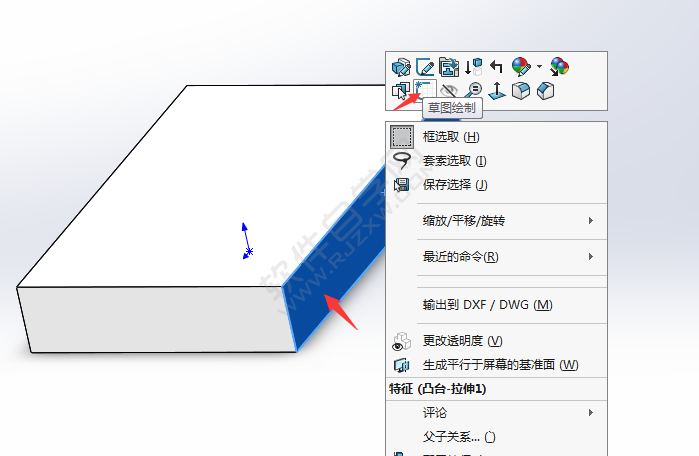

8、再一次選擇實體面,點擊草圖繪制。進入繪制草圖。

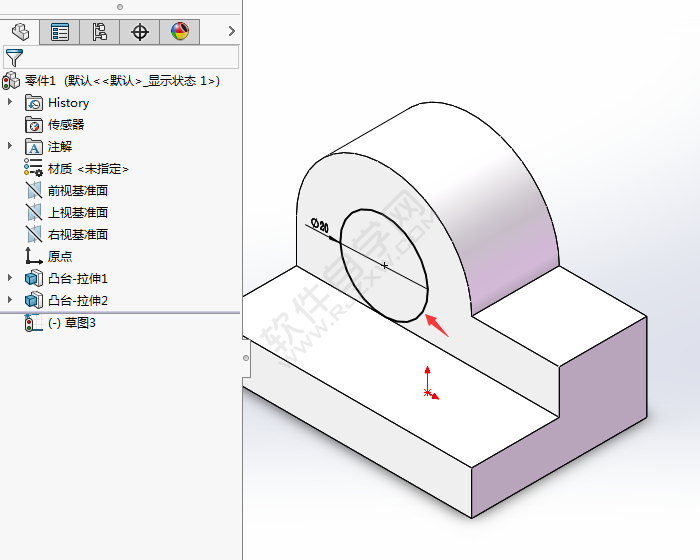

9、然后繪制一個直徑20mm的小圓,效果如下:

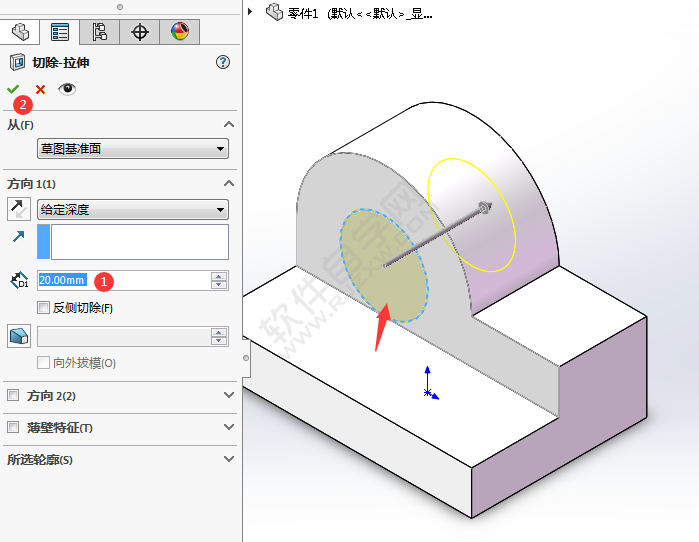

10、點擊切除-拉伸,給定深度為20mm,確定后。就可以完成了。

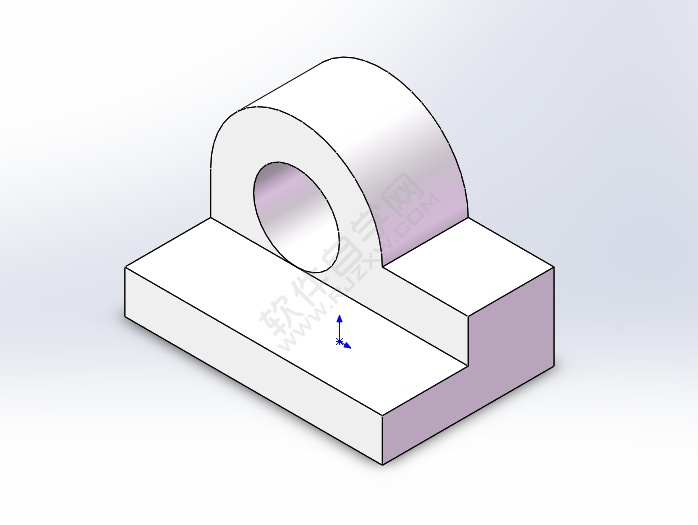

11、這樣就完成了直接拉伸面。效果如下:
