solidworks怎么生成通風口
瀏覽：302日期：2023-11-27 13:20:49
下面給大家介紹的是solidworks怎么生成通風口的方法，只要先繪制好草圖，然后再創建通風口，具體操作步驟如下：

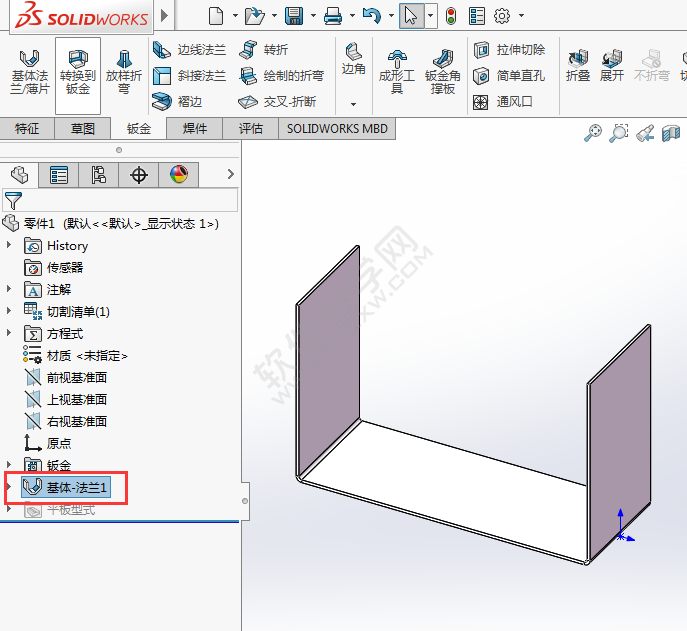

1、打開Solidworks軟件，繪制基體法蘭。效果如下：

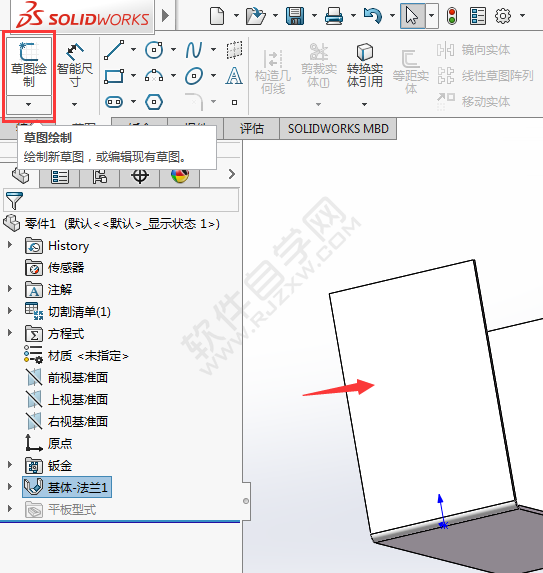

2、然后，再點擊草圖繪制，效果如下：

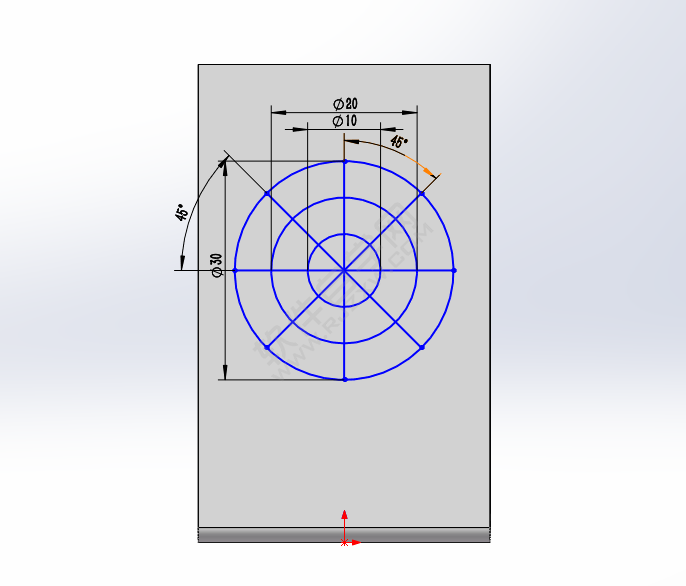

3、繪制下面的草圖出來，效果如下：

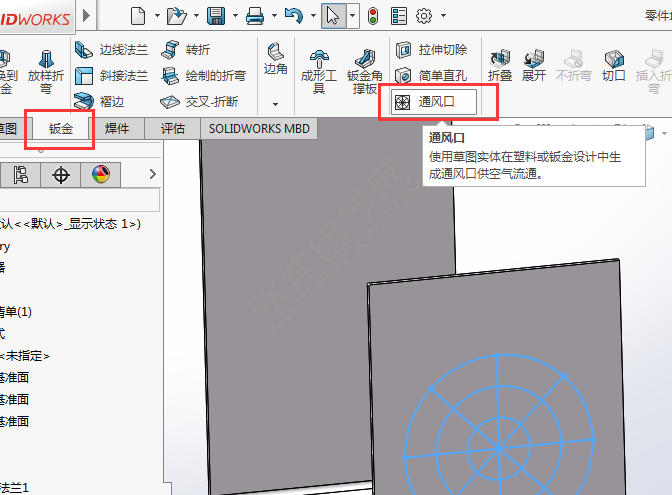

4、繪制好了草圖，點擊鈑金的通風口工具。效果如下：

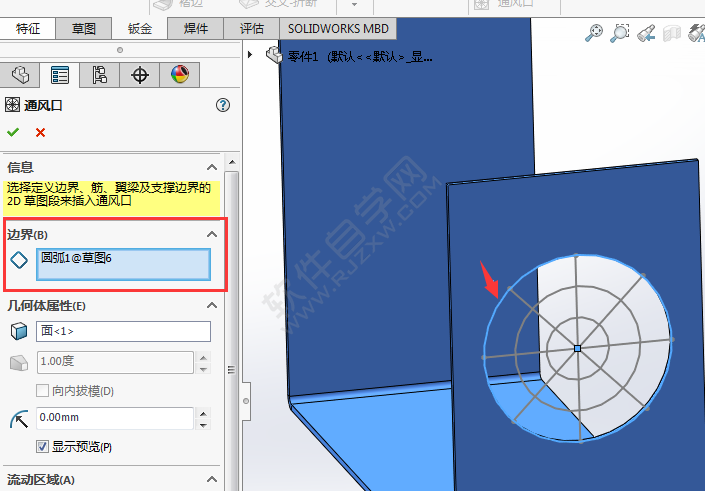

5、邊界選擇外面的大圓。效果如下：

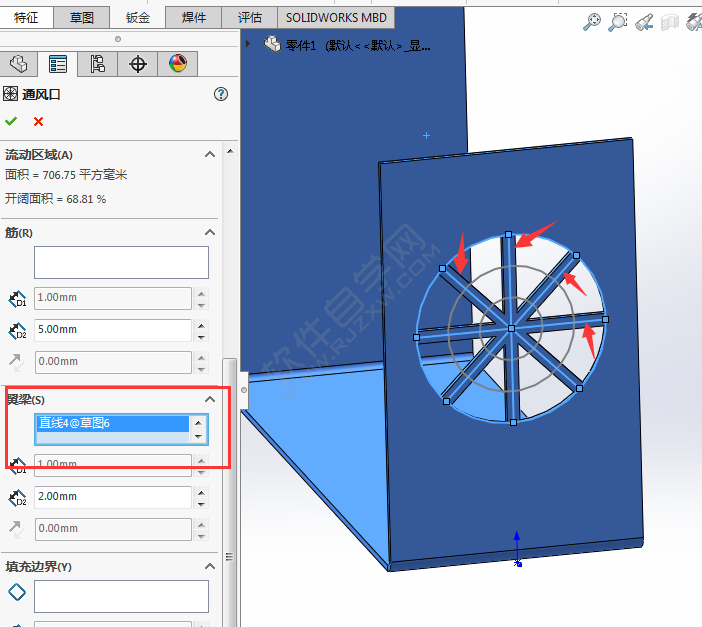

6、翼梁選擇里面的四條直線，效果如下：

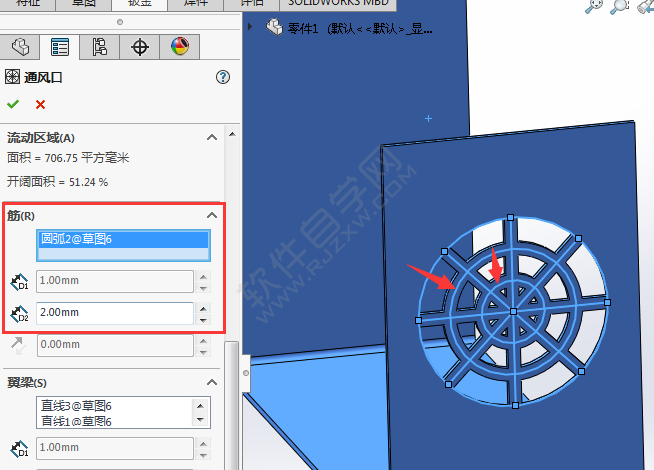

7、筋要選擇二個小圓，效果如下：

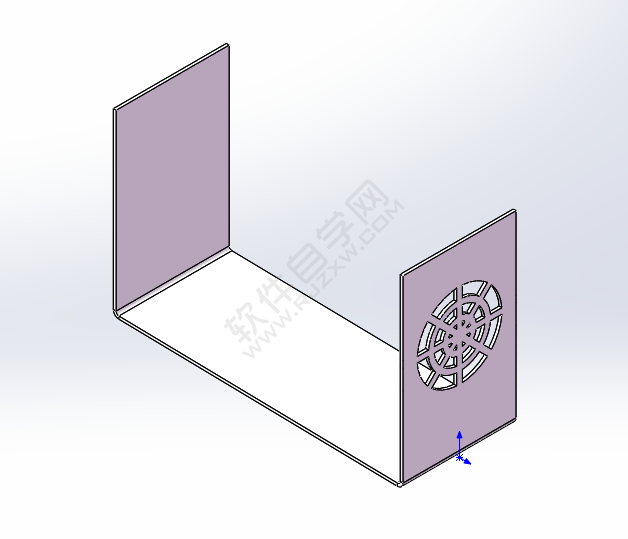

8、這樣就在鈑金上就加了通風口，效果如下：
以上介紹的是solidworks怎么生成通風口的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。
