solidworks繪制透明收納盒
瀏覽:276日期:2023-11-26 08:17:12
下面給大家介紹的是solidworks繪制透明收納盒的方法,具體步驟操作如下:

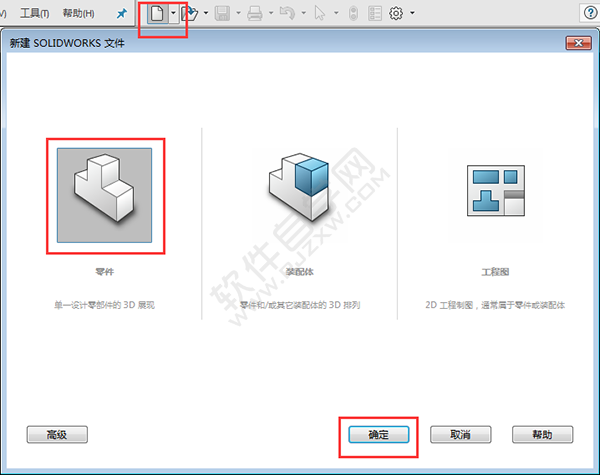

1、打開solidworks2016軟件,點擊新建,選擇零件,點擊確定。

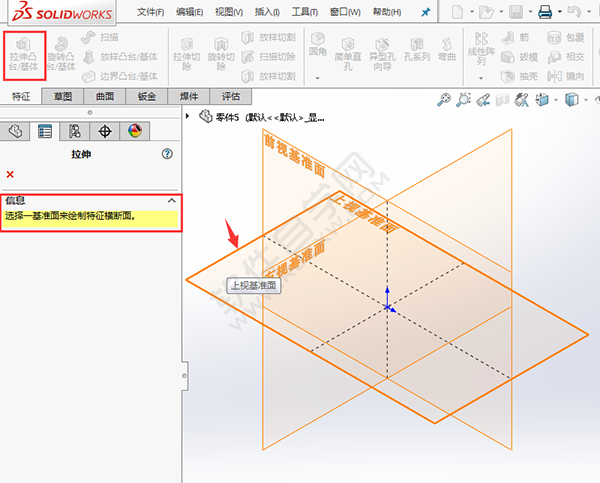

2、點擊拉伸凸臺,選擇上視基準面。

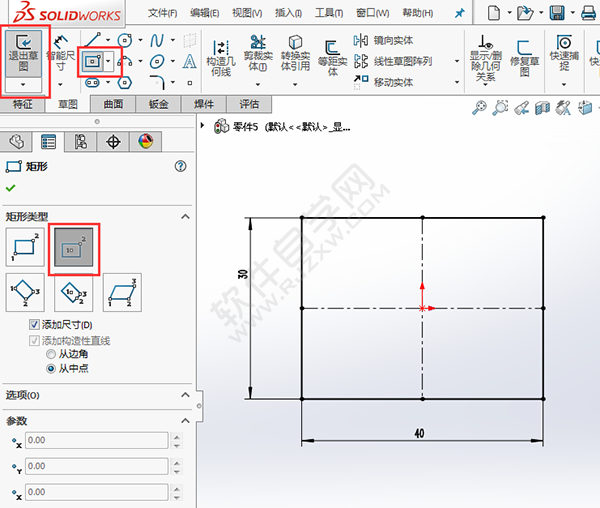

3、點擊中心矩形工具,捕捉坐標,繪制一個40x30mm矩形出來,退出草圖。

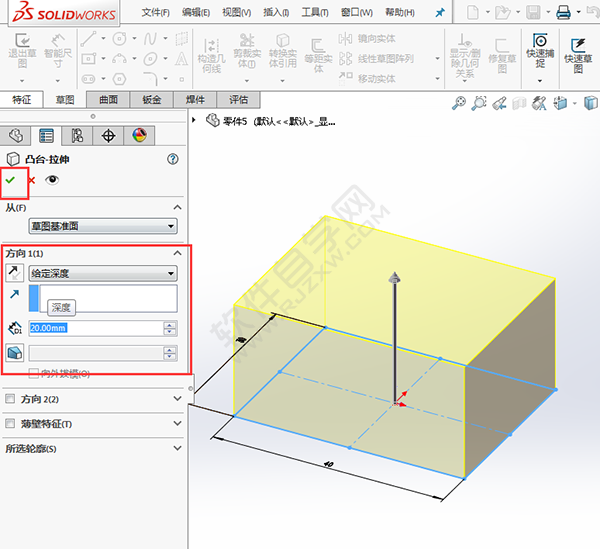

4、設置凸臺拉伸參數為20mm,點擊確定。

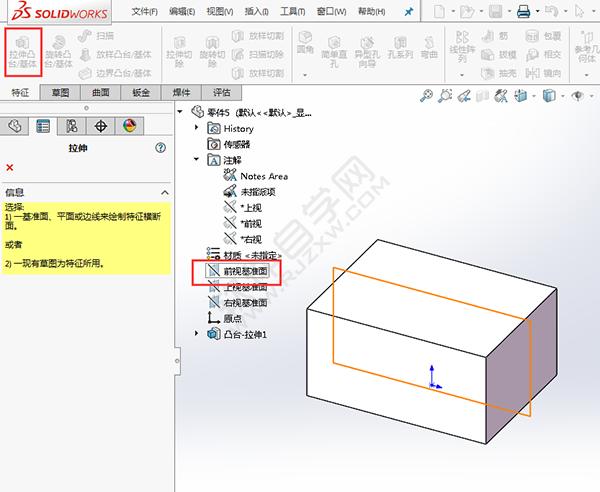

5、然后點擊拉伸凸臺,選擇前視基準面。效果如下:

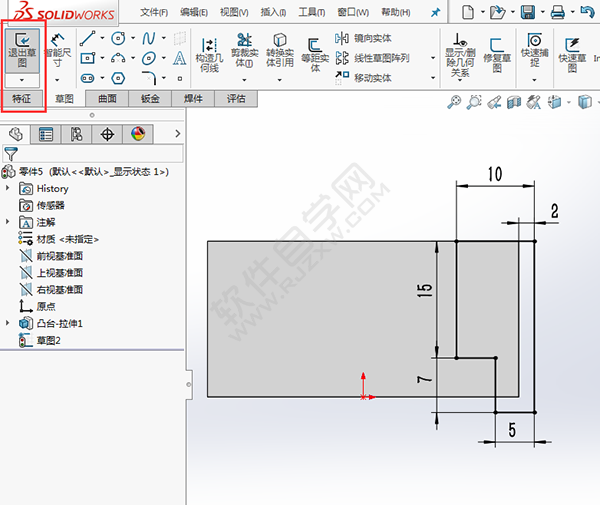

6、然后繪制下面的草圖出來,退出草圖。

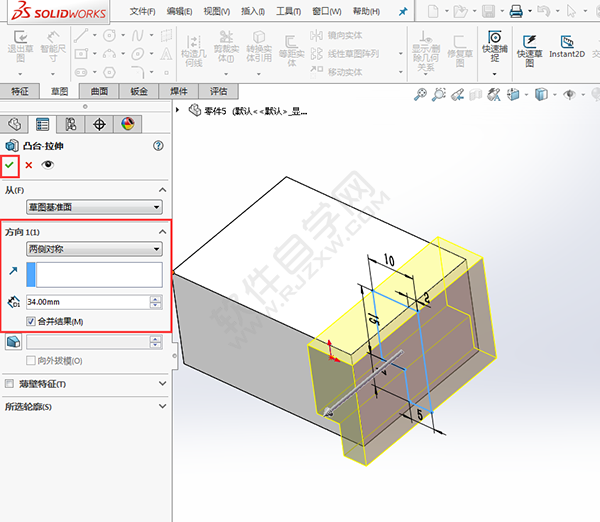

7、設置拉伸凸臺,兩側對稱,參數為34mm。點擊確定。

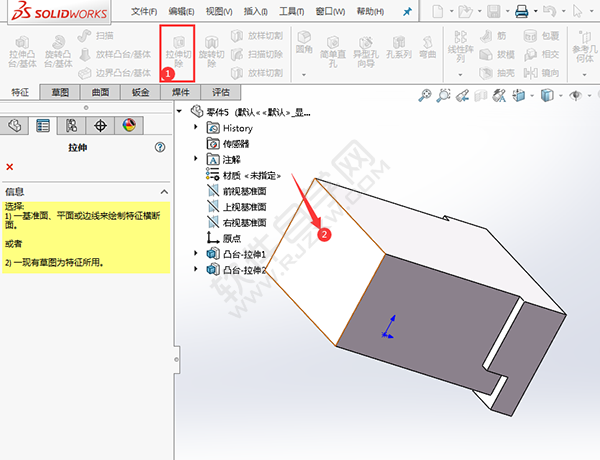

8、點擊拉伸切伸,選擇實體表。

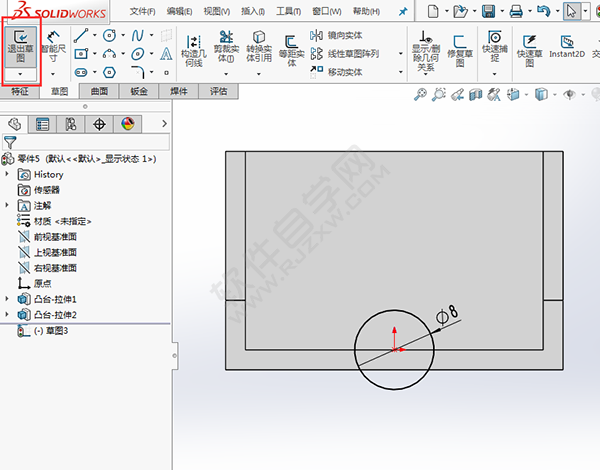

9、使用圓工具,繪制一個直徑為8mm的圓出來,效果如下:

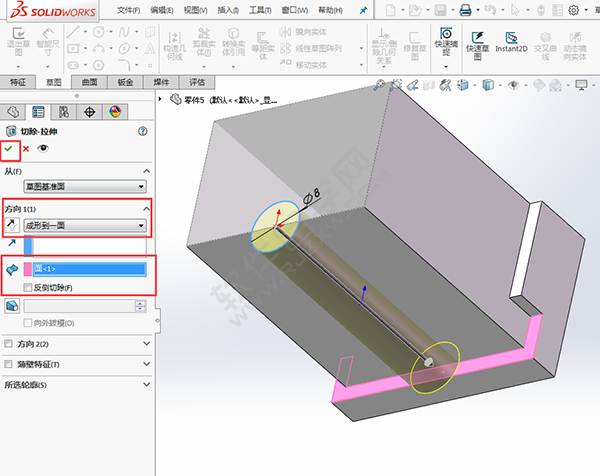

10、切除拉伸設置,成形到一面,選擇后面的面,效果如下:

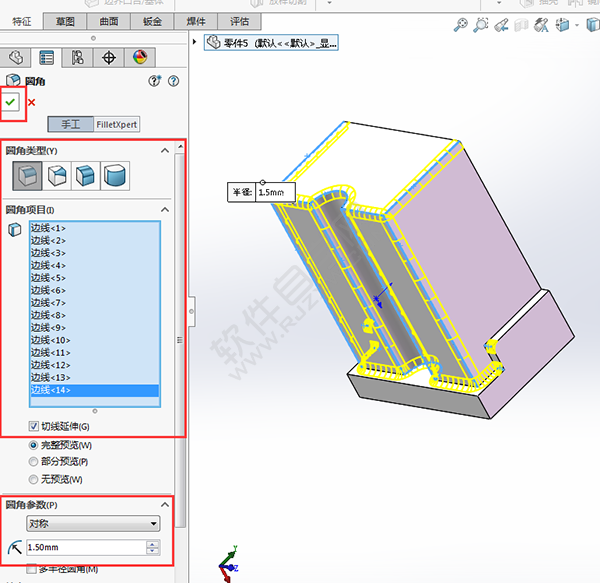

11、使用倒圓角工具,圓角參數為1.5mm,選擇倒圓的邊。效果如下:

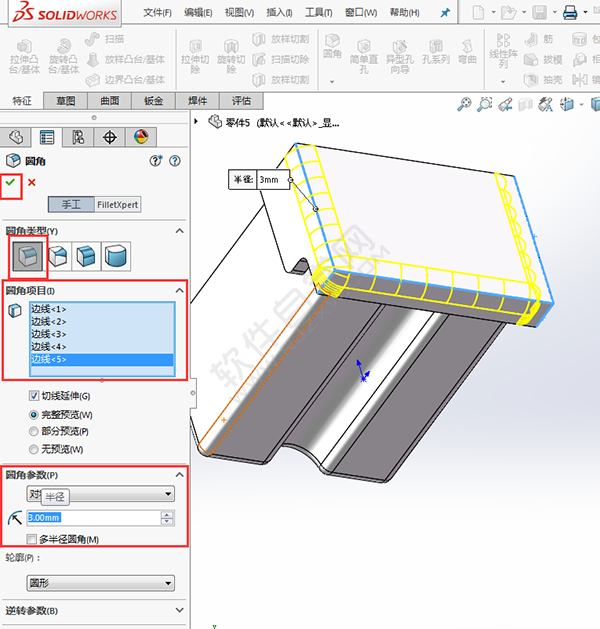

12、設置倒角參數為3mm,選擇邊,效果如下:

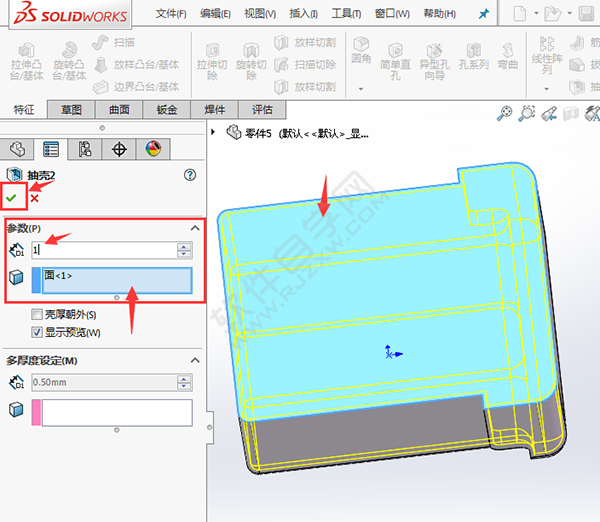

13、點擊抽殼工具,選擇要刪除的面,設置厚度為1。點擊確定。

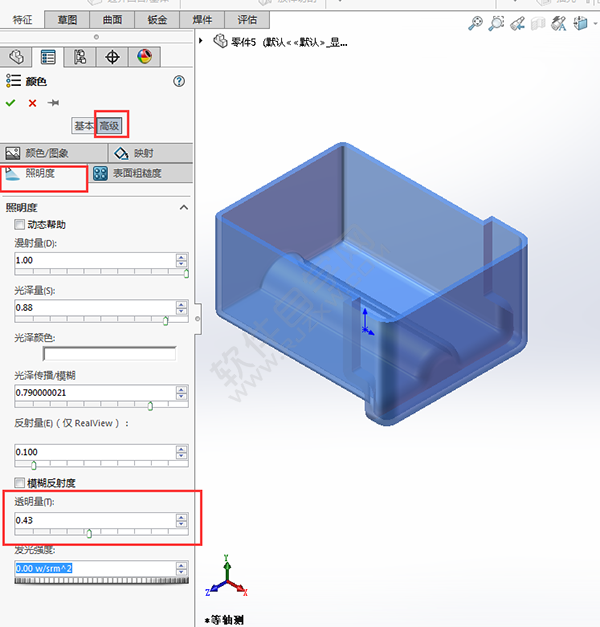

14、設置外形顏色,高級中設置透明度。

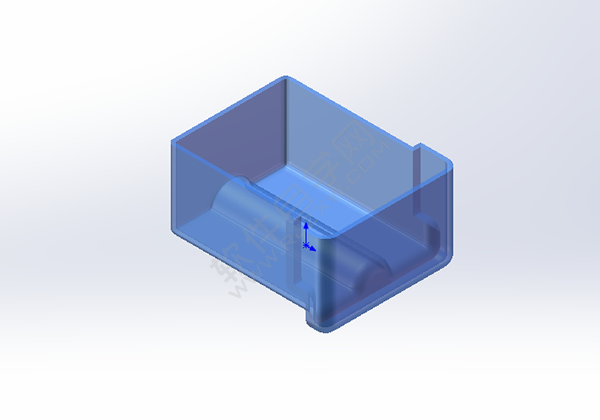

15、透明收納盒就制作出來,效果如下:
