先繪制中心線，再繪制二個大圓，再繪制多條斜線，通修剪工具修剪不要的部分。再繪一個小圓進行陣列，具體操作步驟如下：

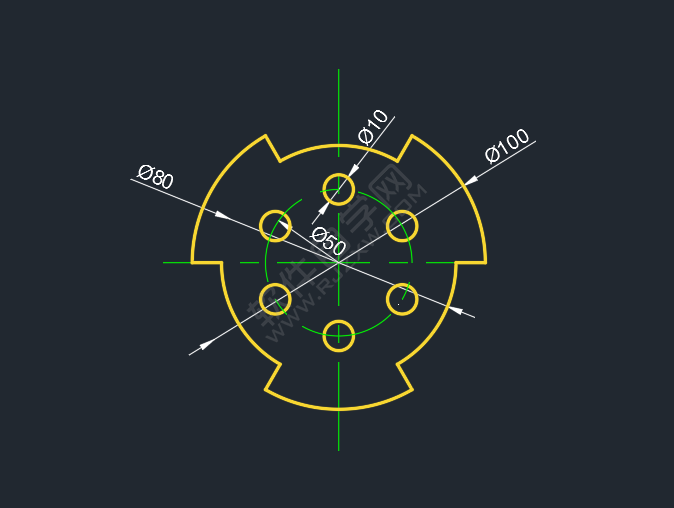

效果圖：

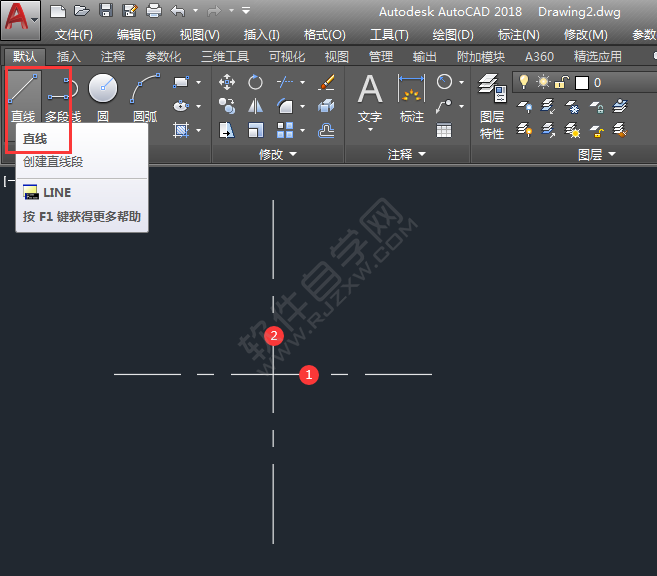

1、點擊直線，繪制二條直線作為中心線。

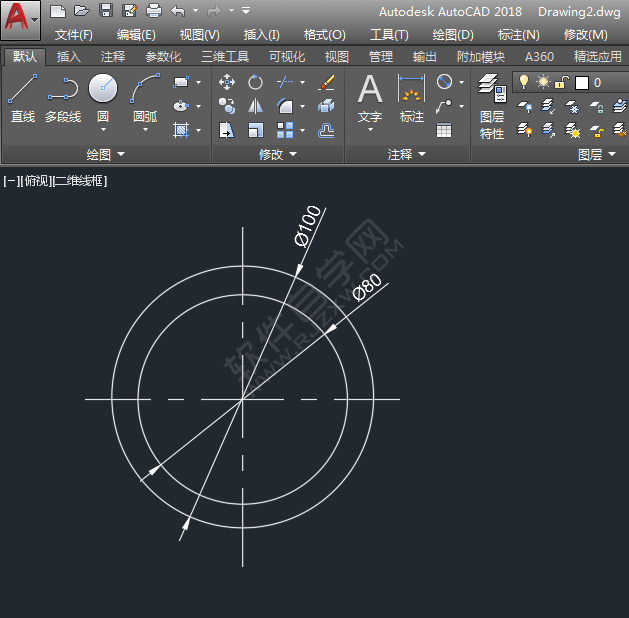

2、然后使用圓形工具，捕捉交點，繪制直徑為100與80mm的圓形出來。

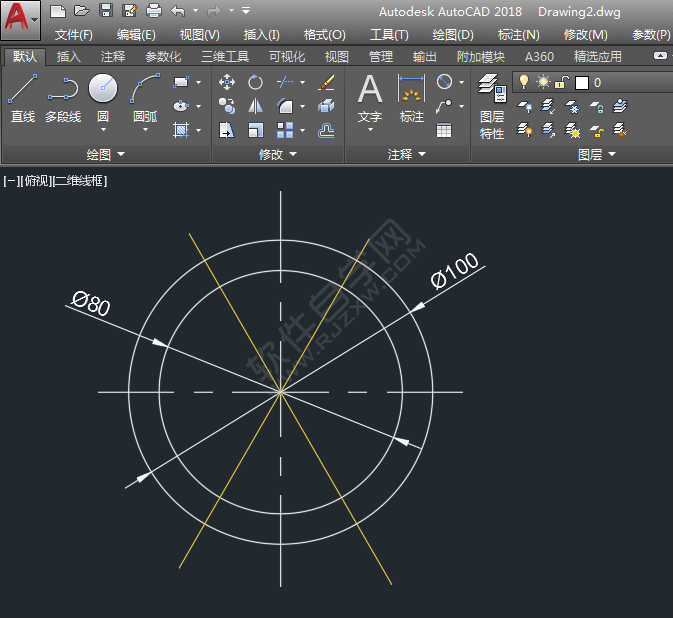

3、然后再繪制二條角度為60或是負60度的斜線出來，效果如下：

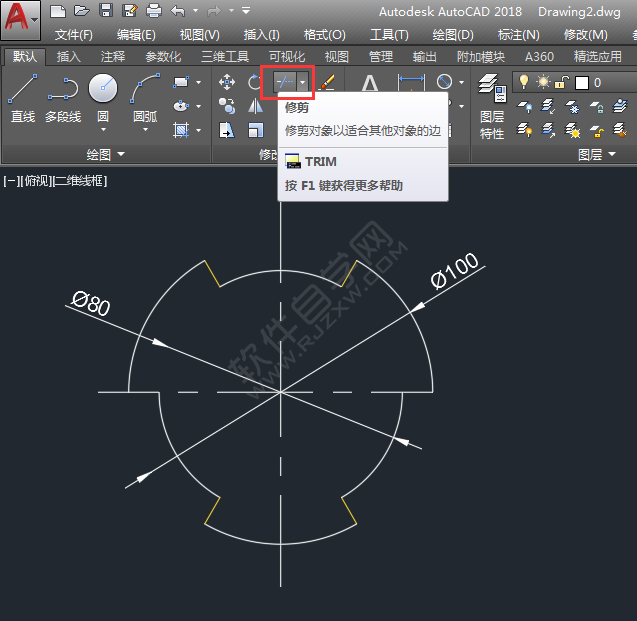

4、然后再使用修剪修工具，把不要的部分進行修剪掉。

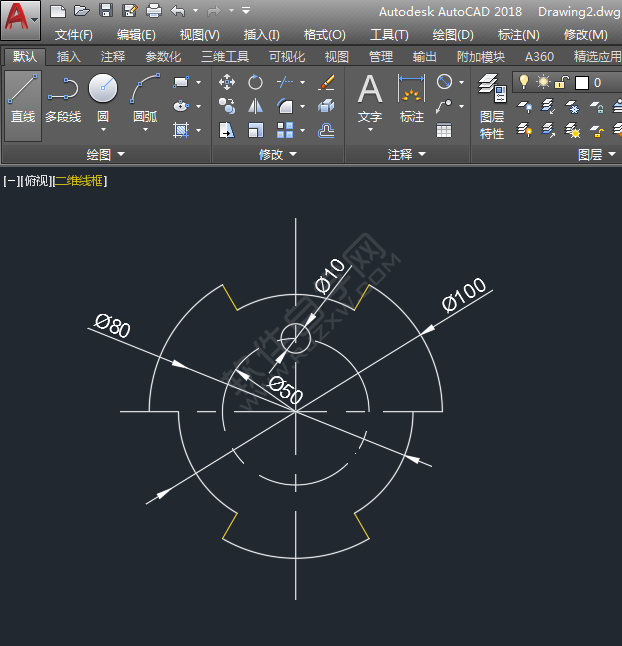

5、然后再繪一個直徑50的小圓，再小圓與直線的交點上，繪制一個直徑為10mm的小圓。

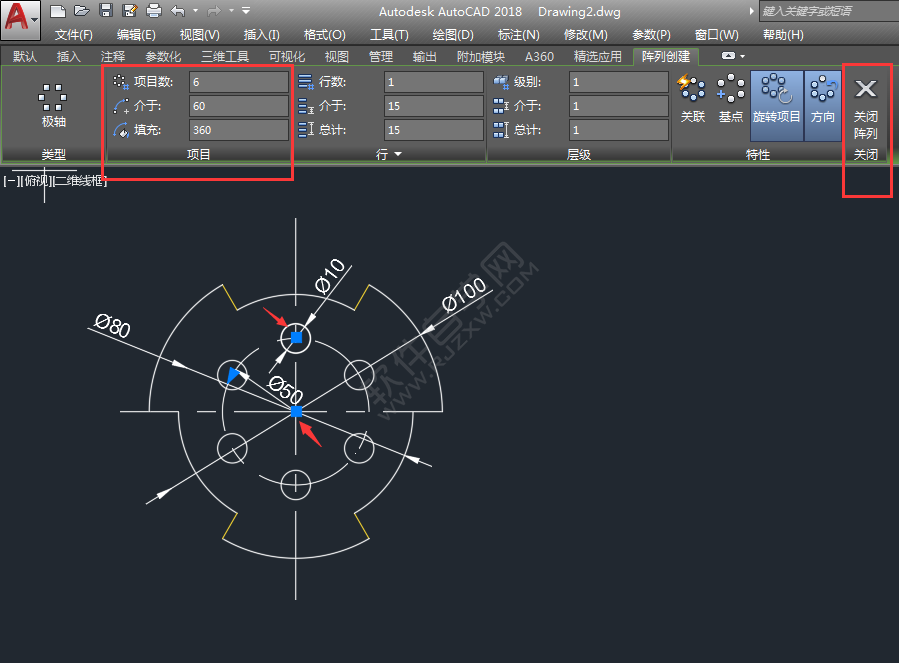

6、最后給小圓通過環形陣列6個出來，效果如下：

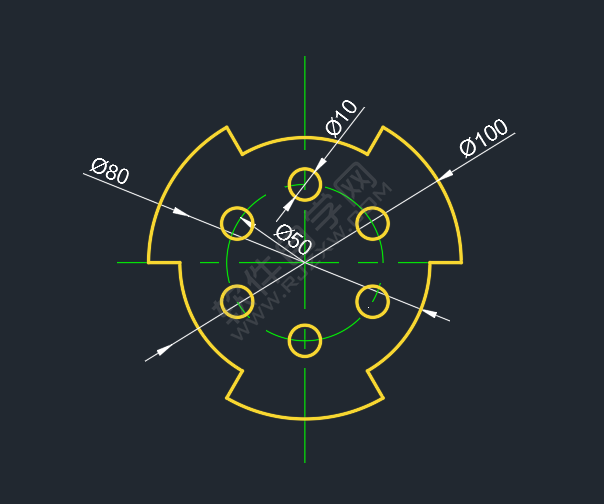

7、然后分別設置樣式。效果如下：

以上就是CAD使用修剪與環形陣列畫圖練習，希望大家喜歡，請繼續關注好吧啦網。
