下面給大家介紹CAD怎么畫延遲開關符號的方法，主要是使用圓與直線工具來繪制，具體繪制步驟如下：

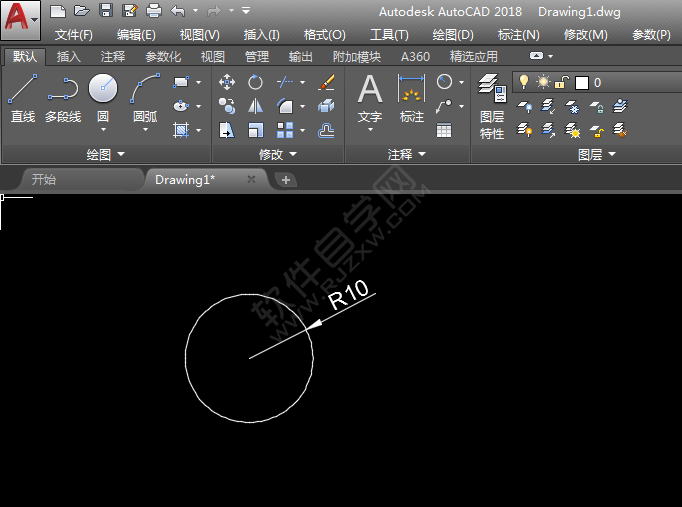

1、打開CAD軟件，點擊圓工具，繪制一個R10的圖出來。效果如下：

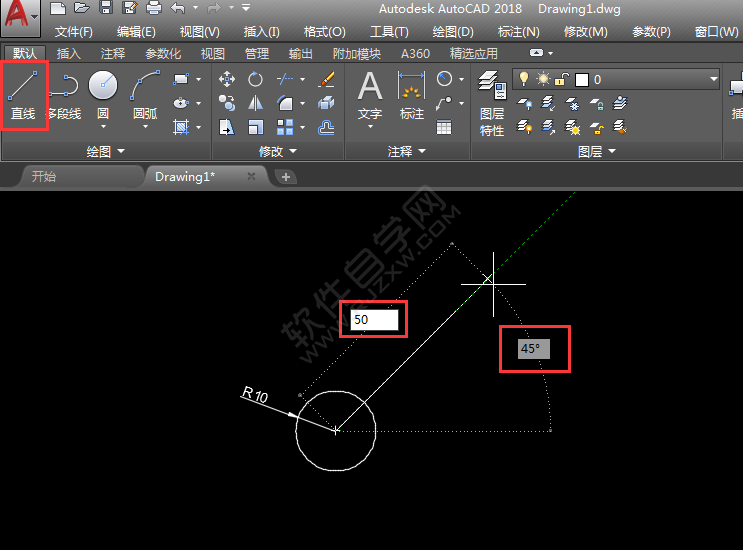

2、點擊直線工具，向45度的方向繪制一條長度為50的斜線出來。效果如下：

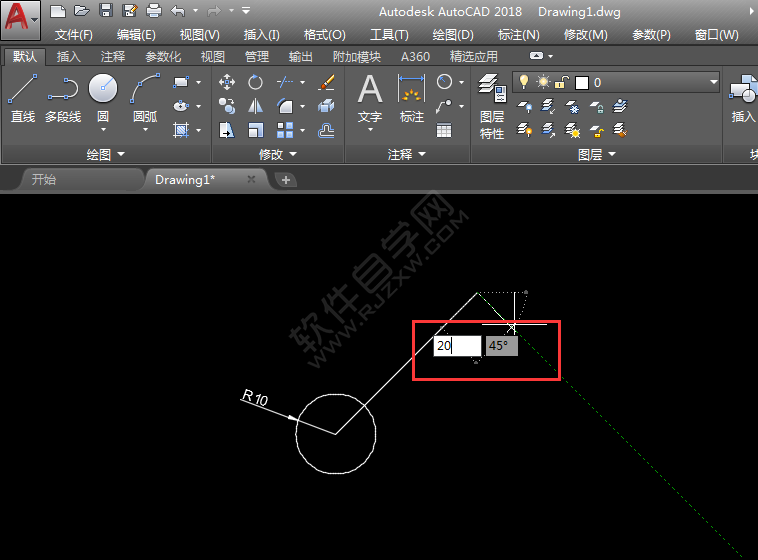

3、然后再45度的方向，繪制一條長20mm的斜線。

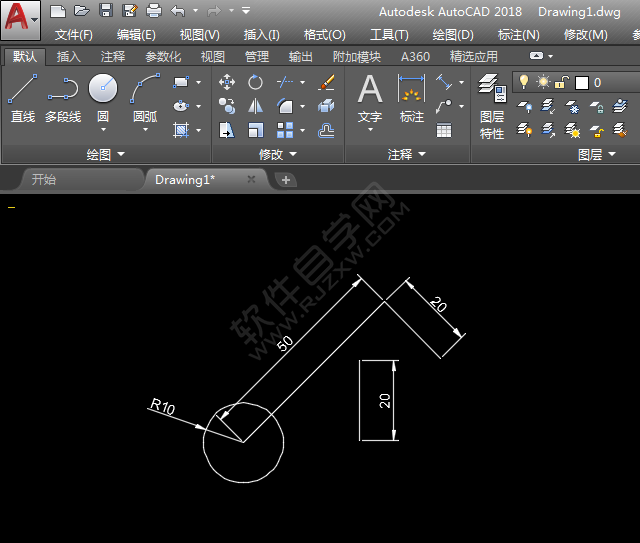

4、然后再繪制另一條垂直線出來，效果如下：

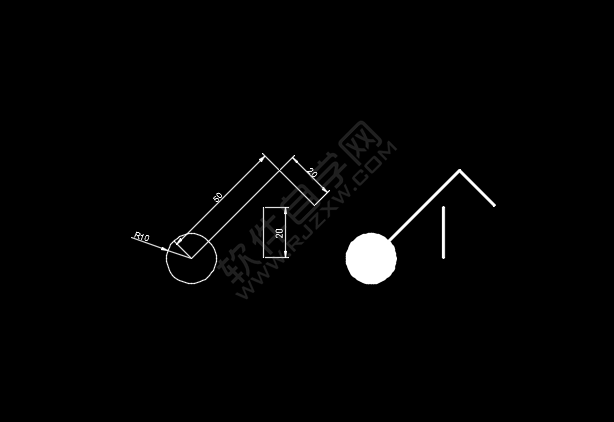

5、然后給圖形進行填充與加粗線條，就完成延遲開關符號的繪制。
