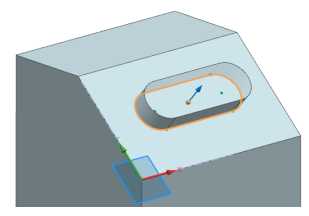

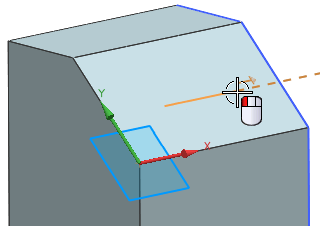

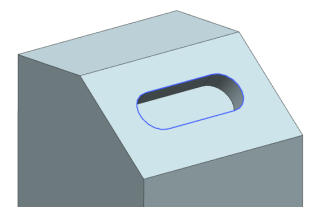

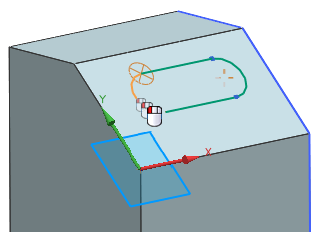

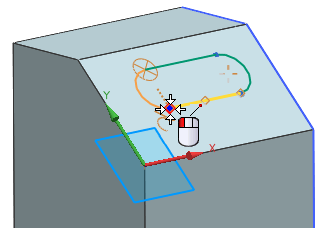

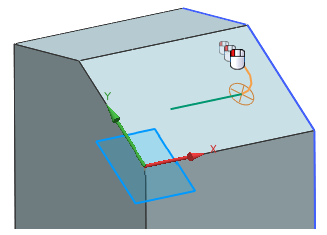

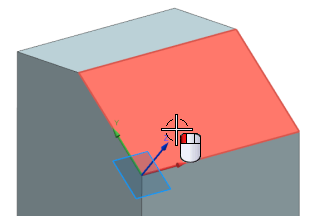

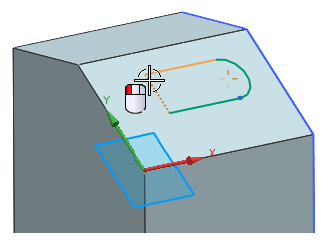

本教程說明如何基于平的面創建草圖，以及如何動態地： 選擇草圖： （1）平面（2）方位（3）原點（4）在直線輪廓模式和圓弧輪廓模式之間切換。基于平的面繪制草圖：1.選擇主頁選項卡→直接草圖組→輪廓。2.單擊面以定義草圖平面、方位及原點。將光標移動到平面上后，可以在離將對草圖原點進行約束所在的最近端點處預覽草圖原點。3.向右移動鼠標。看到帶箭頭的虛線輔助線時，單擊面上的位置，以創建一條水平線。4.向直線右側拖動，以從直線切換到圓弧創建模式。5.在直線上方移動鼠標。當看到一條通過圓弧中心點的點線輔助線時，單擊鼠標。將創建一條與水平線相切的 180 度圓弧。6.平行于第一條直線，向左側移動鼠標。當看到點線輔助線時，單擊鼠標，以創建一條水平線。7.向直線左側拖動，以從直線切換到圓弧創建模式。8.選擇第一條直線的端點以完成輪廓。9.在草圖處于活動狀態時，選擇主頁選項卡→特征組→拉伸。10.在結束屏顯輸入框中，鍵入5。可能需要單擊反向，以將草圖拉伸到實體中。11.選擇另一命令或單擊鼠標中鍵，以創建拉伸，并完成草圖。以上就是UG10.0基于平的面繪制草圖方法，希望大家喜歡，請繼續關注好吧啦網。
