下面給大家介紹的是一個框架用SolidWorks畫法，具體操作步驟如下：

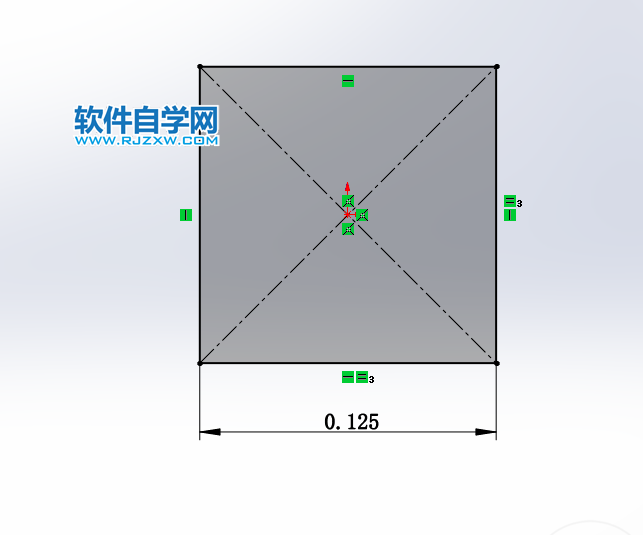

1.在【前視基準面】畫中心矩形，添加相等幾何關系。

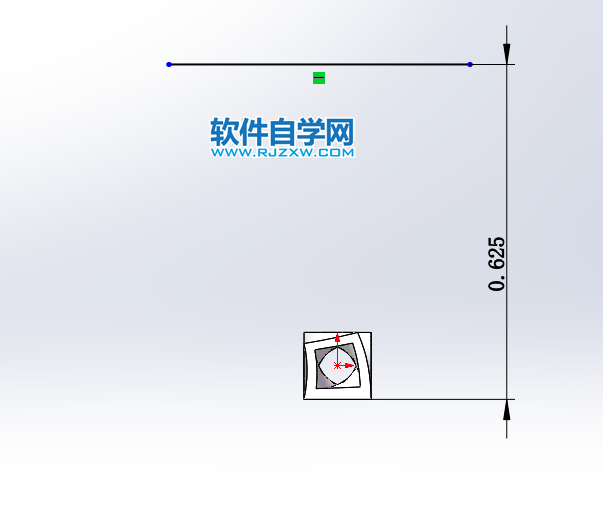

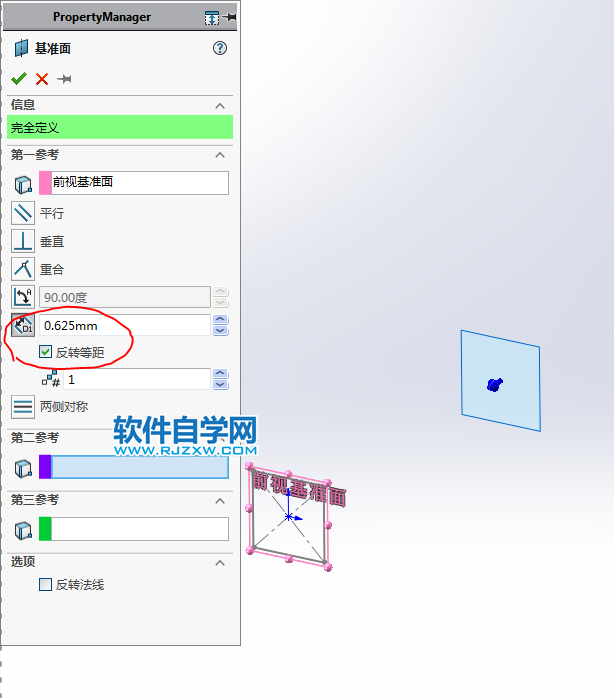

2.【基準面】距離前視基準面：0.625 ，反轉等距。

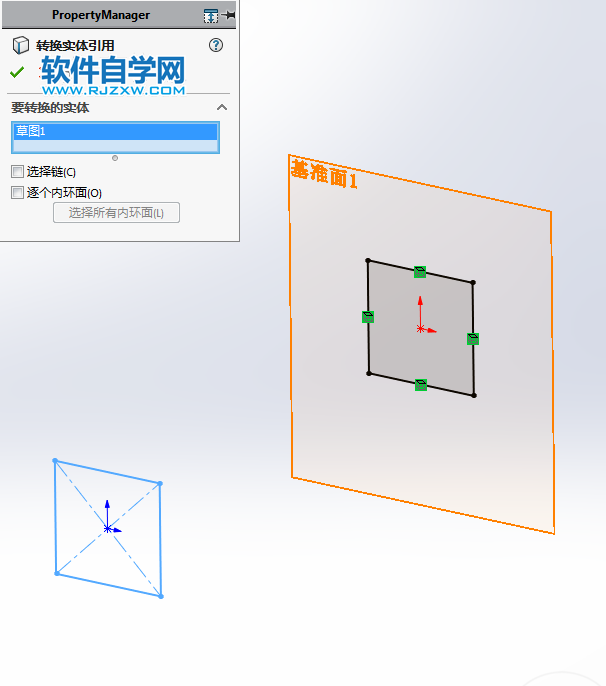

3.在【基準面1】上草繪，【轉換實體引用】草圖1 。

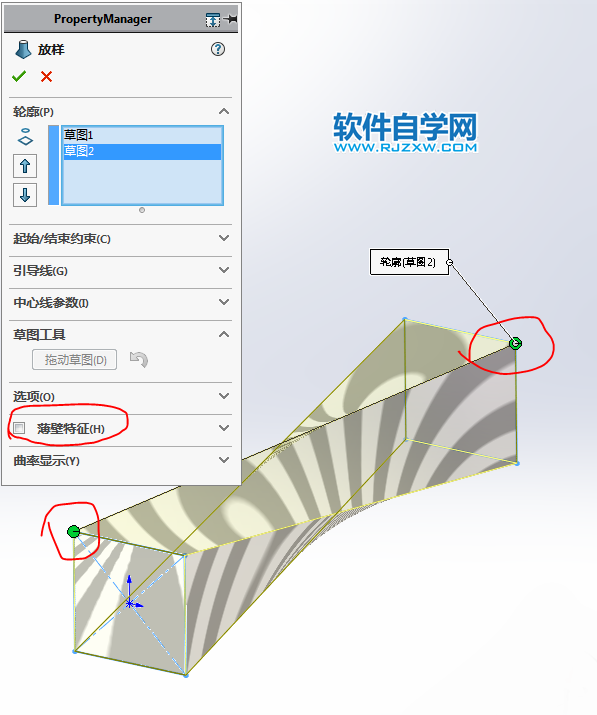

4.【放樣】。（也可以使用薄壁特征，但體積不一樣）

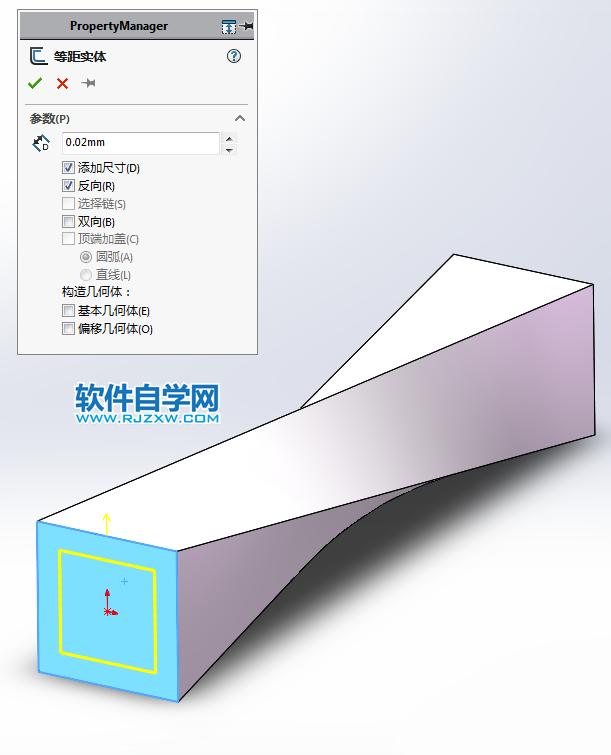

5.在左側面上草繪，【等距實體】0.02 。

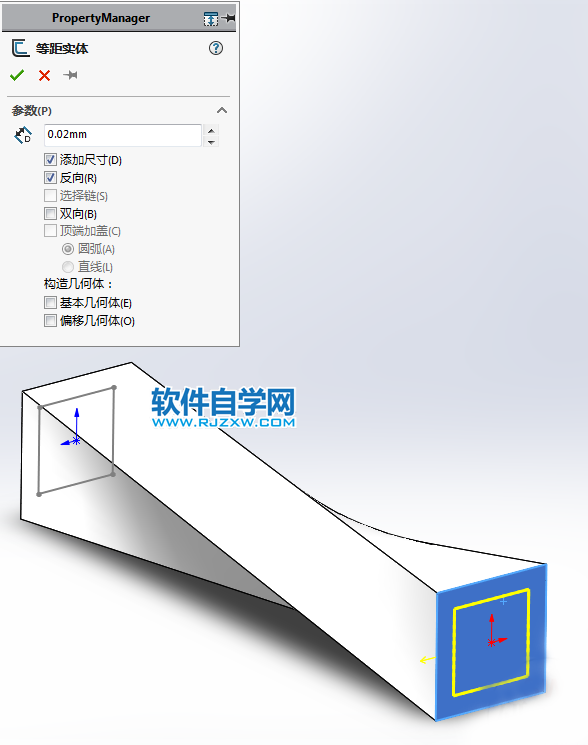

6.在右側面上草繪，【等距實體】0.02 。

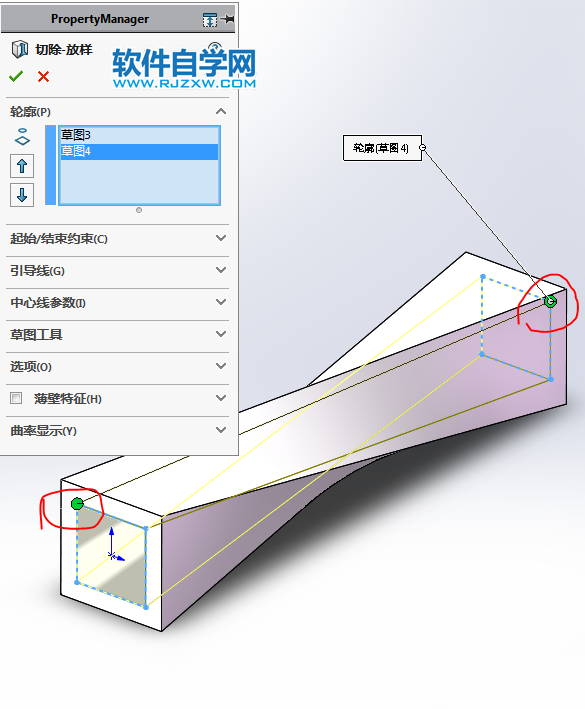

7.【放樣切除】。

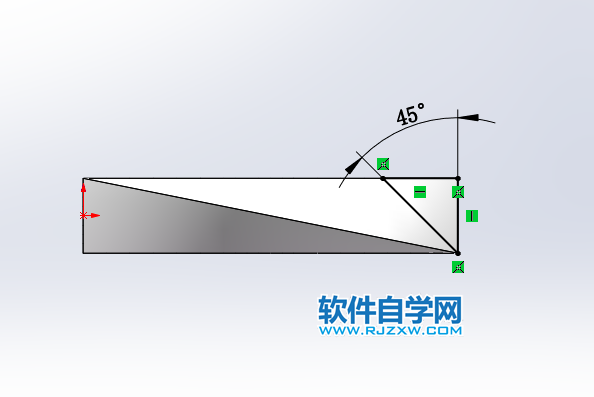

8.在【右視基準面】畫草圖。

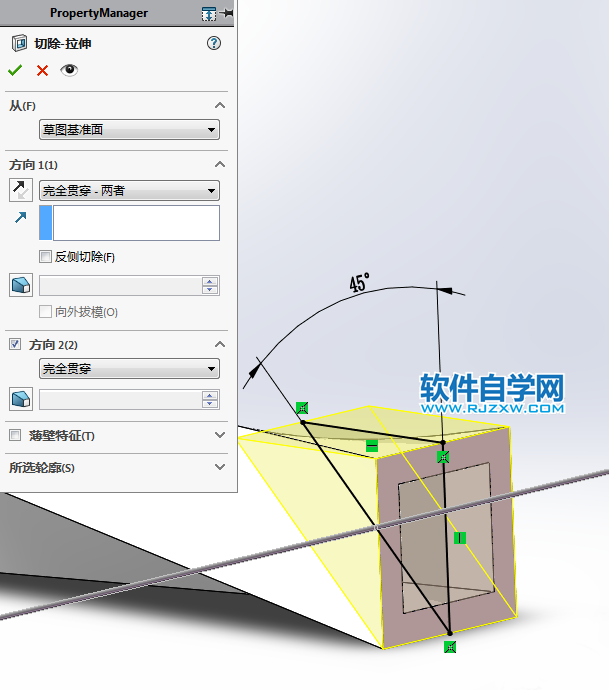

9.【拉伸切除】完全貫穿兩者。

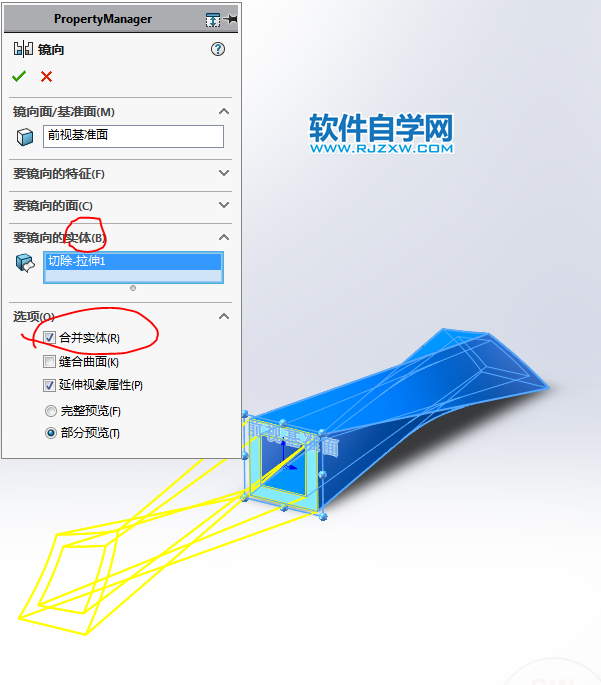

10.【鏡像】實體，勾選：合并結果。

11.在【前視基準面】畫一個直線。

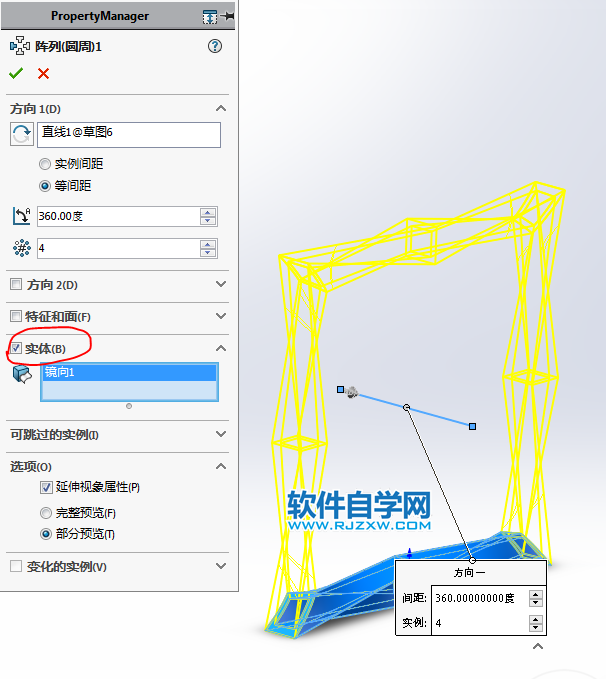

12.【圓周陣列】實體：4個 。

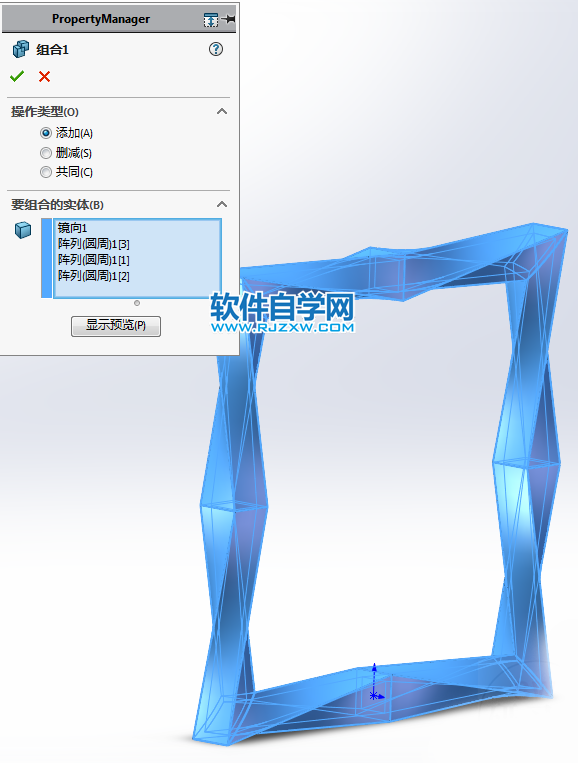

13.【組合】。

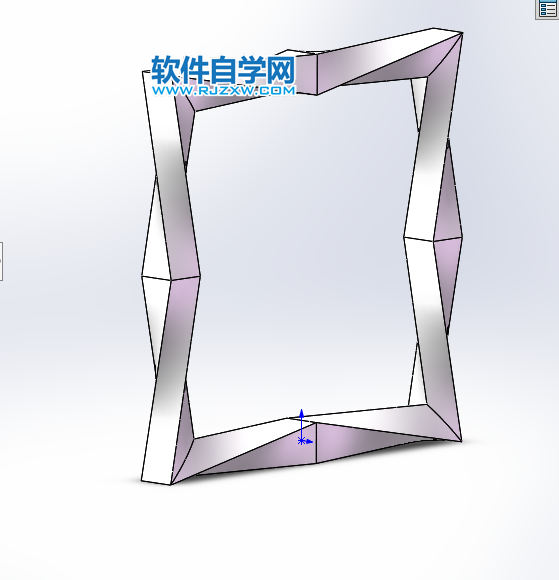

14.完成。
