下面給大家介紹的是solidworks怎么格式化零件和草圖中的尺寸方法，希望能幫助到大家！

您可以更改零件和草圖中尺寸的外觀。

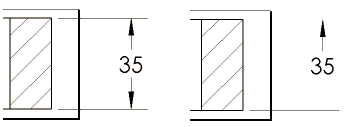

顏色和括號您可在工具 > 選項 > 系統選項 > 顏色中為各種類型尺寸指定顏色，并在工具 > 選項 > 文檔屬性 > 尺寸中指定添加默認括號。箭頭尺寸被選中時尺寸箭頭上出現圓形控標。當您單擊箭頭控標時（如果尺寸有兩個控標，可以單擊任一個控標），箭頭向外或向內反轉。隱藏和顯示直線若要隱藏一尺寸線或延伸線，用右鍵單擊直線，然后選擇隱藏尺寸線或隱藏延伸線。要顯示隱藏線，請用右鍵單擊尺寸或可見直線，然后選擇顯示尺寸線或顯示延伸線。直徑、半徑或線性顯示您可將尺寸更改為直徑、半徑或線性顯示。 在屏幕上，右鍵單擊直徑、半徑或線性尺寸，然后單擊顯示選項。 選擇： 顯示為直徑。 該范例無第二箭頭而顯示。 單擊使用文檔第二箭頭顯示兩個箭頭。顯示成半徑 顯示為線性。 將尺寸設定為線性樣式（只對于直徑尺寸。）您只可在首先生成尺寸時用右鍵單擊并選擇以上選項。 如果您在以后編輯尺寸，用右鍵單擊尺寸并選擇顯示選項，然后選擇一以上選項。 以上就是solidworks怎么格式化零件和草圖中的尺寸，希望大家喜歡，請繼續關注好吧啦網。
