Python使用UDP實現720p視頻傳輸的操作
視頻傳輸: 在一臺電腦上播放視頻（捕捉攝像頭畫面），同局域網內另一臺電腦上實時播放，盡量不卡頓。

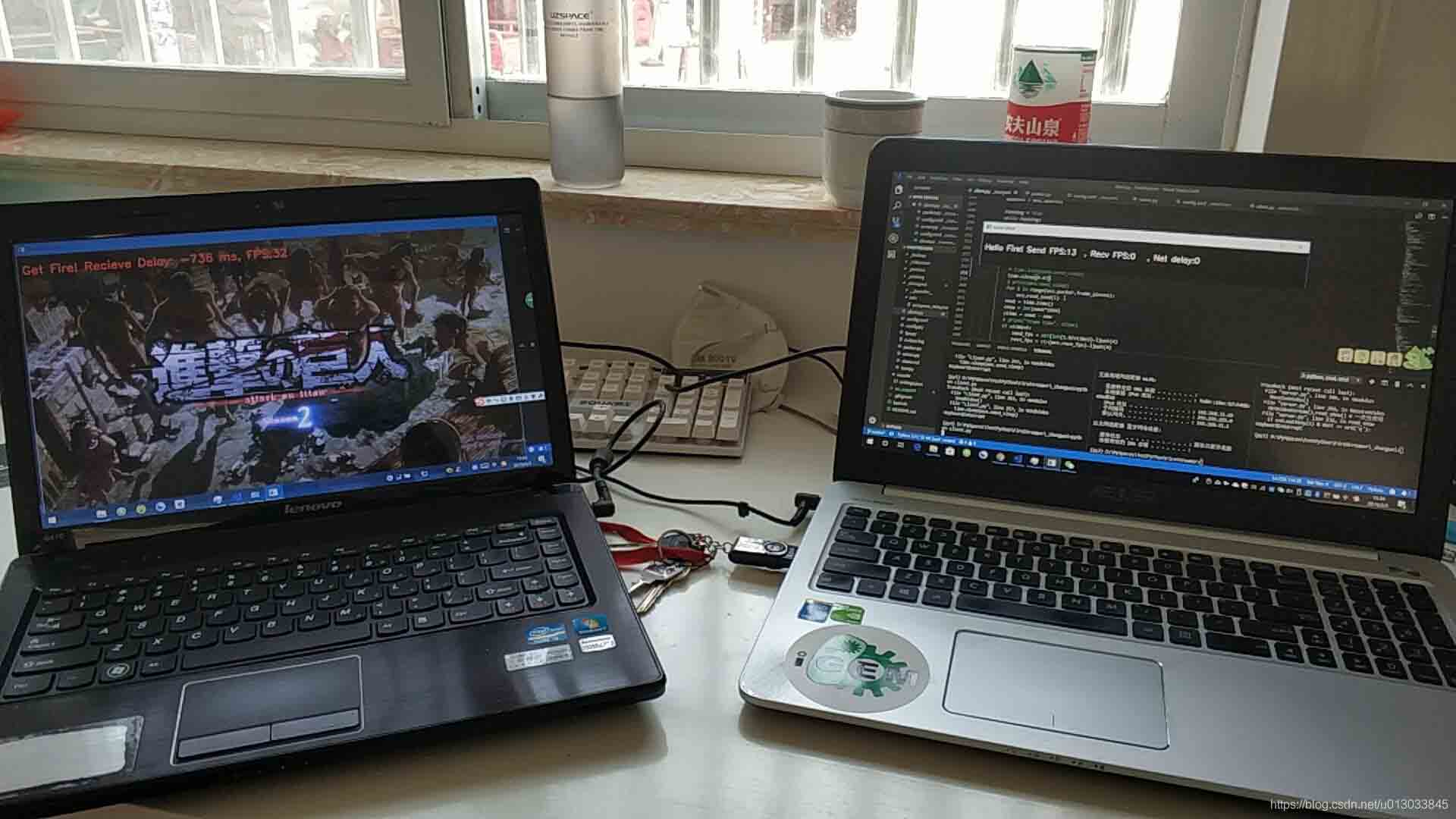

先放最后的照片，和用gif展示一下視頻效果。
傳輸視頻可以采取圖片或者流的形式，本文采取傳輸圖片的形式，在1s之內顯示多張圖片從而形成連續的視頻畫面。
經費有限，所有實驗均基于筆記本電腦。
使用的視頻源是本機攝像頭，以及進擊的巨人720p資源。
2. 解決方案1. 使用Python的Socket，使用opencv捕捉攝像頭/視頻的畫面。
2. 原始的圖片很大（720p的大小是1920*1080*3），整圖就算壓縮成jpg格式其大小也非常大。而UDP最大只能傳輸65535字節大小的數據區，故對圖片進行分塊，分塊過后的數據壓縮成jpg格式，并對圖片分塊數據進行編號。
3. 實驗檢測表明，本文實驗環境發送端不需要使用發送隊列，基本上新生成的幀很快就能被socket傳輸掉。
4. 接收端使用多線程接收，每個線程是一個socket，接收過后的數據存儲于數據片池。
5. 接收端另開一個線程，用于反復從數據片池 讀取數據片，根據數據片的編號更新幕布，這里幕布是專門用于圖像顯示的一個數組，其維度是720p（1920*1080*3）。更新過后的結果暫存于圖片池
6. 主線程反復從圖片池讀取圖片，并顯示。
3. 實現細節3.1 TCP/UDP的選擇為了實現低延遲，毫無疑問選取無連接的UDP傳輸。
3.2 圖片分片算法這里其實也談不上什么算法，就是將圖片水平分割。這種做法的好處在于，分割后圖片的編號可以和區域一一對應。本文沒有探索更為復雜的圖片分片算法。
經過處理，圖片變為一個個分片，如下：
對上述圖片進行編號，很顯然可以編號0,1,2,3，對于任意分塊（例如2）在圖像數組中對應的區域是frame[2*piece_size:(2+1)*piece_size]，其中piece_size表示一片數據的大小。
這種對應關系方便解壓后的圖像還原操作。
3.3 JPG壓縮這其實是個很小的技術點，因為使用的壓縮算法都是現成的。但是值得一提的是，JPG的壓縮率是真的高，在實驗數據上實現了10-20倍的壓縮率。
使用了多線程壓縮，壓縮完過后，更新對應的桶，這里的桶實際上就是數據片。

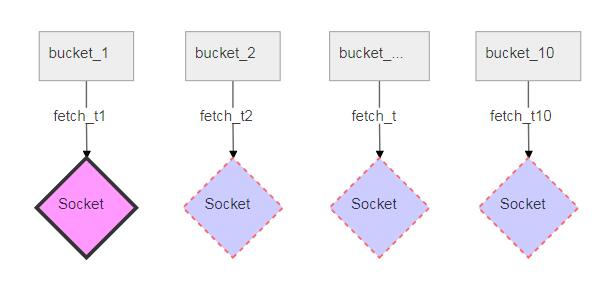

由主線程Main Thread反復從桶里取數據片(t1)，每取1片發送一次，然后再取下一片（t2），直到所有桶都被取了一次（例子中有10片）。
至此，一張圖片的分片數據被全部取完，于是開始統計一些FPS相關信息。
3.4 接收隊列接收端開了10個線程用于異步socket接收數據片。

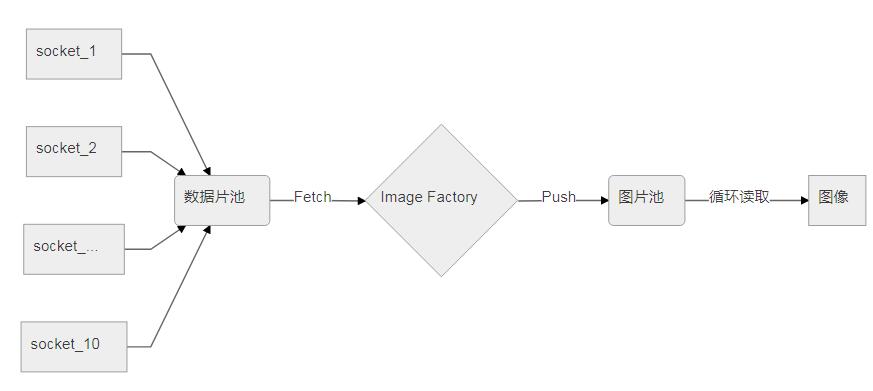

為了保證接收端產生絲滑的視頻效果，使用接收隊列是個不錯的選擇。本文使用了2個隊列的設計。實現數據接收的二級緩沖。示意圖如下：
這樣一來，視頻效果明顯絲滑了很多。

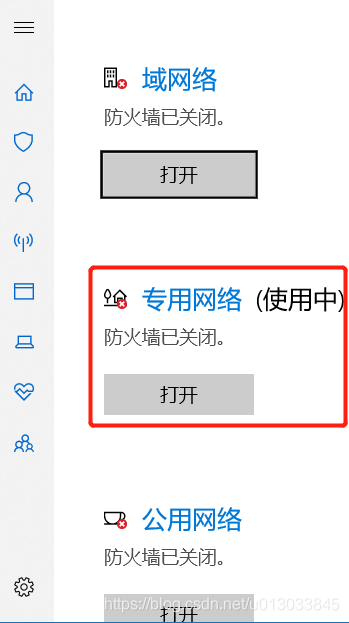

4. 遇到的坑及解決辦法4.1. Windows防火墻巨坑，最好都關了。
同一臺路由器的5G和2.4G頻段有時候不能互相ping通，要確保兩個電腦連接在同一頻段上。

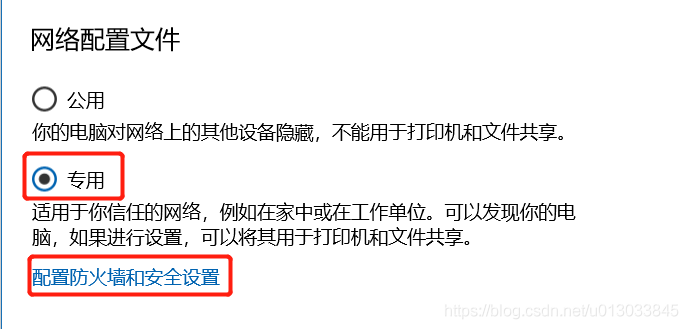

4.3. Wifi配置如果上述設置都對了，但是還是ping不通。將wifi連接設置成專用網絡，也許就能解決問題。

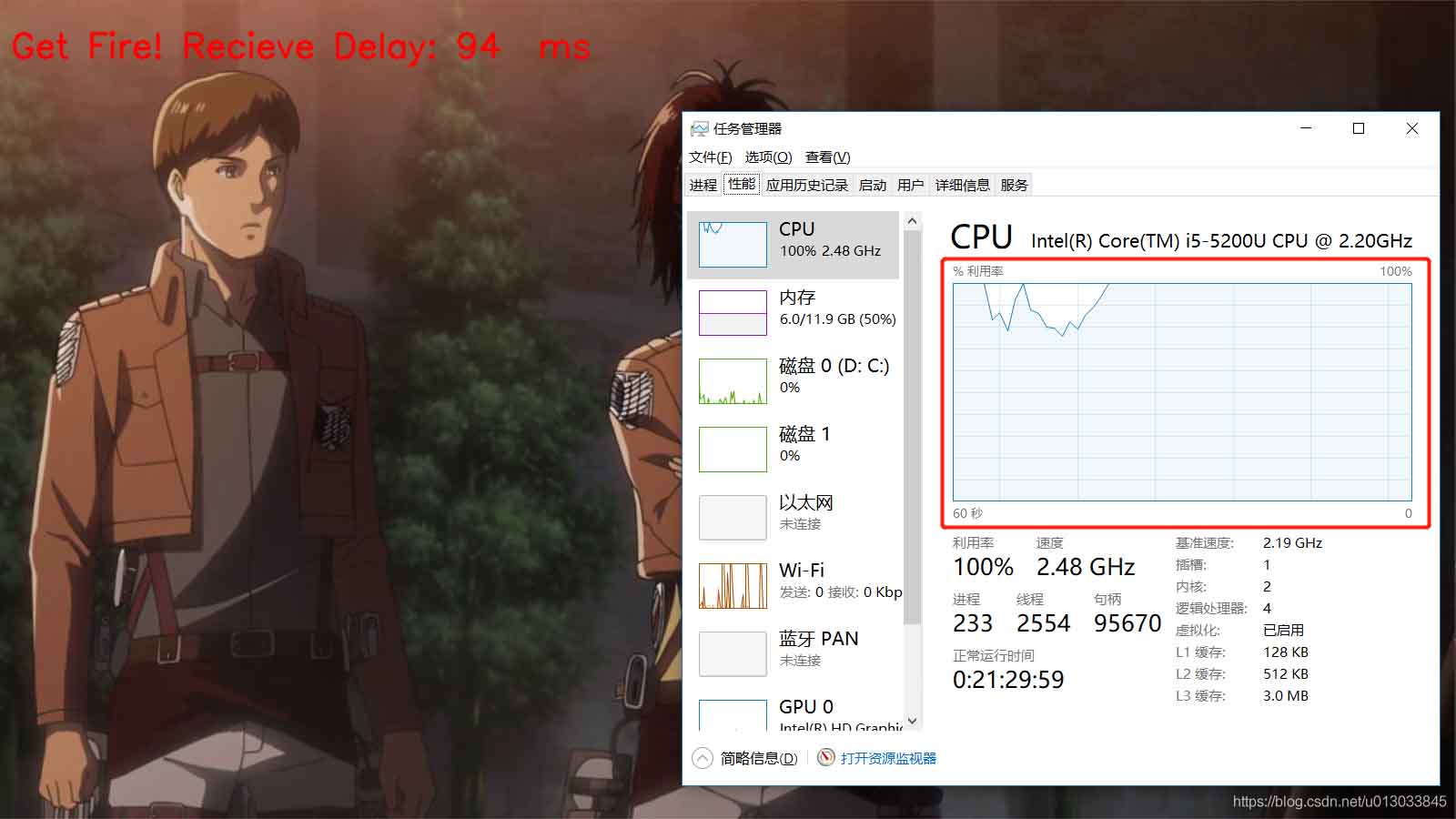

個人PC的性能是較大瓶頸，尤其是單機測驗的時候（本地兩個終端，一個發送、一個接收），CPU使用率分分鐘到100%。聽某個技術大哥說要使用GPU壓縮。
用兩臺電腦，一臺接收一臺發送之后，效果要好很多。
4.5. OpenCV讀取攝像頭大坑由于攝像頭驅動的關系，在我的電腦上需要設置以下兩個變量，才能成功啟用外置的720p攝像頭。
os.environ['OPENCV_VIDEOIO_DEBUG'] = '1'os.environ['OPENCV_VIDEOIO_PRIORITY_MSMF'] = '0'
即使如此，如果不做額外的設置，讀出來的圖片將是480p的（看起來很像是720p被壓縮過后的）。所以如果要傳輸真·720p，還需要設置讀出的圖像大小，如下：
self.stream = cv2.VideoCapture(1) # 讀取第一個外置攝像頭self.stream.set(cv2.CAP_PROP_FRAME_WIDTH, 1280) # floatself.stream.set(cv2.CAP_PROP_FRAME_HEIGHT, 720) # float4.6. Socket卡頓
不知道是不是我寫的有問題，感覺多線程的socket會爭搶資源（發送和接收的線程間，對應5.1節功能），造成接收端的畫面顯示將變得卡頓。
5. 尚未Bug Free的功能5.1 使用TCP回傳幀率信息為了計算網絡時延，采取類似伽利略測光速的方法。從數據包打包之前，到對方收到數據包之后，再將這個數據回傳到發送方。
這樣就不存在兩臺機器時間差校準的問題。

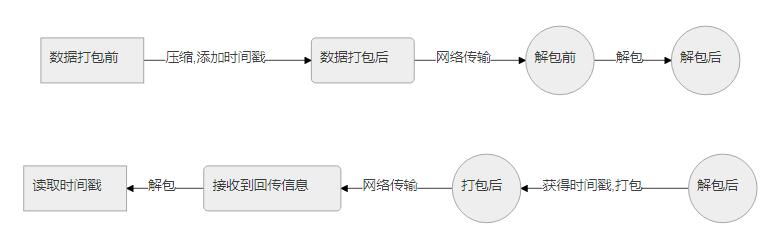

該算法的大致流程如下圖所示。

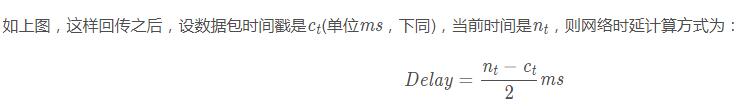

這種計算方式應該是自己的實驗環境下比較準確的方法了。
時延信息的反饋不需要特別快（比如200-500ms發送一次），所以使用TCP技術
其實TCP和UDP在使用Python編程的時候代碼差距可以說極小…
但是！??！
自己目前在實現信息回傳的時候，會莫名卡頓起來。
接收端建立回傳的socket之后，甚至還沒傳輸數據，整個程序運行起來就變得非常卡頓，這個讓我比較苦惱，目前正在找bug.
5.2 擁塞控制 （流量控制）的算法這部分的思想是流量控制，感謝評論區指正。
5.1節如果一并回傳接收端隊列狀態信息。如果接收端隊列太滿，說明來不及處理視頻幀了，從而對發送端的發送速度進行控制，才是“擁塞控制”
這個本來是想著和5.1綜合起來用的，已經寫好了，但是還沒能真正展現價值，設計是否合理也值得商榷。
控制的是發送端的發送頻率，從而實現接收端的流暢播放
思想和TCP的擁塞控制一樣慢增長，快下降。如果接收端的隊列一直處于較空的狀態，則表明還有一定的性能剩余，此時可以緩慢加快發送的頻率；如果檢測到接收端隊列中數據較多，表明發送速度太快來不及顯示，這時候就大幅下降發送的頻率。
這個擁塞控制的算法基于幾個假設：
1.網絡情況良好，丟包率比較低；
2接收端電腦的性能足夠高，來得及處理解包、顯示圖像。
如果5.1能夠正確實現，則應該根據網絡時延
的大小來控制發送的頻率。
這個項目是一周的時間內完成的，目前還有點bug。小組內的成員分別在不同技術方向上進行了探索，收獲都還挺大的。這篇博客就當一個項目總結吧，寫的難免有紕漏之處。
github地址：https://github.com/820fans/UDP-Video-Transfer
以上為個人經驗，希望能給大家一個參考，也希望大家多多支持好吧啦網。如有錯誤或未考慮完全的地方，望不吝賜教。
